介质带通滤波器 (BP-R) 产品简介

< >
  • 介质带通滤波器 - DF 多腔型系列

微波介质带通滤波器 BP-R 系列具有高介电常数,是最佳的微波滤波和振荡器。

德键 BP-R 系列介质滤波器稳定的温度系数,小尺寸高稳定性,插入损耗低,可焊性好。符合 RoHS 标准。

德键生产的微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,采用高介质系数材料,及高级微波介质陶瓷材料,可满足特殊的设计要求。

介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。

下载 PDF 版本: 介质带通滤波器 (DF)。

特性 :
  1. 低插入损耗性。
  2. 小体积,贴片封装。
  3. 温度补偿性,选择性高。
应用范围 :
  1. 无线广播系统。
  2. 蜂窝电话,无绳电话。
  3. 军事领域,无线电基站。

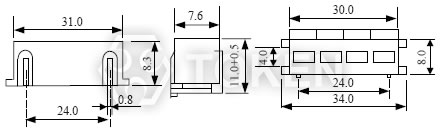

BP-R 系列 介质滤波器尺寸 (单位: mm)

介质滤波器 BP-R 系列 尺寸图介质滤波器 BP-R 系列 尺寸图

BP-R 系列 介质滤波器技术特性

型号 中心频率
(MHz)
带宽
(MHz)
插入损耗
(dB)max.
带内波动
(dB)max.
驻波比
max.
衰减值
(dB)min. (MHz)
BP63R915-01 915 fo±5 2.5 0.5 1.5 45 at fo±100
BP64R881-02 881 fo±10 2.0 0.5 2.0 60 at fo±100
BP84R650-01 650 fo±5 2.5 0.5 1.5 70 at fo±55
BP84R1200-03 1200 fo±15 2.0 0.5 2.0 70 at fo±60
BP74R959-02 959 fo±10 2.0 0.5 2.0 70 at fo±80
BP75R836-01 836 fo±5 3.5 0.5 1.5 80 at fo±50
BP76R1220-02 1220 fo±10 2.5 0.5 2.0 80 at fo±50

BP-R 系列 介质滤波器料号标识

BP 3 4R 1765 - 01

介质带通滤波器
厚度
腔体数
中心频率 (MHz)

带宽
S 贴片式
01 10MHz
02 20MHz
03 30MHz
