介质带通滤波器 (DF-B)
选择分页 : 2 / 7

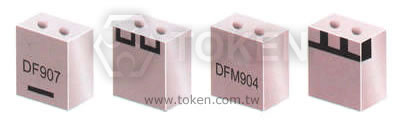

介质带通滤波器 - (DF-B) 产品简介
<
>
DF 系列介质滤波器有高介电常数，是最佳的微波滤波和振荡器。
德键的陶瓷介质有着高介电常数及高Q值和高温稳定性，特别适合于设计稳定的微波振荡和滤波功能。
德键陶瓷介质适用于 CT1，CT2，900MHz，1.8GHz，2.4GHz，5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品，可满足特殊的设计要求。
下载 PDF 版本: 介质带通滤波器 (DF)。
DF-B 系列 带通滤波器尺寸(单位: mm)
 介质带通滤波器 - DF-B 系列 尺寸图 |
DF-B 系列 带通滤波器技术特性
| 型号 | 中心频率 (MHz) |
带宽 (MHz) |
插入损耗 (dB)max. |
带内波动 (dB)max. |
驻波比 max. |
衰减值 (dB)min. (MHz) |
| DF650S30B | 650 | fo±15 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
| DF700S20B | 700 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
| DF710S08B | 710 | fo±4 | 5.0 | 0.5 | 1.5 | 35 at fo+100; 28 at fo+50 |
| DF746S20B | 746 | fo±10 | 2.5 | 0.5 | 1.5 | 12 at fo-20 |
| DF758S16B | 758 | fo±8 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
| DF794S20B | 794 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
| DF800S08B | 800 | fo±4 | 5.0 | 0.5 | 1.5 | 35 at fo+100; 28 at fo+50 |
| DF836S20B | 836 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo+52 |
| DF850S08B | 850 | fo±4 | 5.0 | 0.5 | 1.5 | 30 at fo+100; 40 at fo-200 |
| DF863S22B | 863 | fo±11 | 2.0 | 0.5 | 1.5 | 50 at fo-90; 20 at fo+90 |
| DF875S24B | 875 | fo±12 | 2.3 | 0.5 | 1.5 | 30 at fo-70 |
| DF903S09B | 903 | fo±4.5 | 3.5 | 0.5 | 1.5 | 34 at fo-64; 41 at fo+64 |
| DF906S20B | 906 | fo±10 | 2.5 | 0.5 | 1.5 | 19 at fo±64 |
| DF916S30B | 916 | fo±15 | 2.7 | 0.5 | 1.5 | 20.5 at fo±70 |
DF-B 系列 微波滤波器波形特性
 DF-B 系列 I - (Center 915.000MHz Span 400.000MHz) 波形特性 |
 DF-B 系列 II - (Center 904.000MHz Span 300.000MHz) 波形特性 |
 DF-B 系列 III - (Center 927.000MHz Span 200.000MHz) 波形特性 |
介质带通滤波器 - DF-B 系列 料号标识
| DF | 836 | S | 20 | B | |||||||||||||||||
 | | | | | |||||||||||||||||
|
|
|
|
|
|||||||||||||||||
