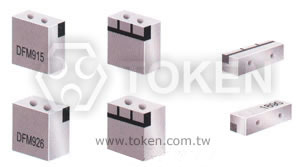

介质带通滤波器 - (DF-A) 产品简介

< >
  • 介质带通滤波器 - DF-A 系列
  • 微波介质滤波器 - DF-A Series
  • 介质滤波器 - DF-A Series

介质带通滤波器系列有高介电常数,是最佳的微波滤波和振荡器。

德键的陶瓷介质 (Ceramic Dielectric) 有着高介电常数及高Q值和高温稳定性,特别适合于设计稳定的微波振荡和滤波功能。德键陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品,可满足特殊的设计要求。

德键电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,符合 RoHS 标准。介质滤波器稳定的温度系数,小尺寸高稳定性,插入损耗低,可焊性好。

高介质系数材料及相关产品,可满足特殊的设计要求,介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。

下载 PDF 版本: 介质带通滤波器 (DF)。

特性 :
  • 适用于表面安装和回流焊接。
  • 良好的机械结构和温度稳定性。
  • 高Q值谐振器,一致性好,插入损耗低。

DF-A 系列 带通滤波器尺寸 (单位: mm)

介质带通滤波器 - DF-A 系列 尺寸图介质带通滤波器 - DF-A 系列 尺寸图

DF-A 系列 带通滤波器技术特性

型号 中心频率
(MHz)
带宽
(MHz)
插入损耗
(dB)max.
带内波动
(dB)max.
驻波比
max.
衰减值
(dB)min. (MHz)
DF457S30A 457 fo±15 3.0 1.0 2.0 17 at fo+50;   30 at fo-50
DF522S10A 522 fo±5 3.0 0.5 1.6 23 at fo+40;   40 at fo-40
DF683S30A 683 fo±15 2.5 1.0 2.0 20 at fo+64;   30 at fo-64
DF740S30A 740 fo±15 2.0 0.5 1.8 14 at fo+64;   20 at fo-64
DF864S10A 864 fo±5 2.5 0.5 1.5 15 at fo+24;   17 at fo-24
DF915S25A 915 fo±12.5 2.0 1.0 2.0 20 at fo+100;   35 at fo-100
DF903S6A 903 fo±3 3.5 0.5 1.5 32 at fo+24
DF927S6A 927 fo±3 3.5 0.5 1.5 32 at fo-24
DF1890S80A 1890 fo±40 1.5 1.0 2.0 15 at fo+200;   35 at fo-200
DF2403S20A 2403 fo±10 3.0 0.5 1.5 35 at fo+75
DF2475S20A 2475 fo±10 3.0 0.5 1.5 35 at fo-75

DF-A 系列 带通滤波器波形特性

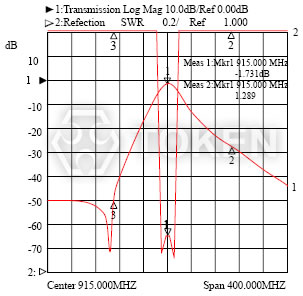

DF-A 系列 I - (Center 915.000MHz Span 400.000MHz) 波形特性DF-A 系列 I - (Center 915.000MHz Span 400.000MHz) 波形特性
DF-A 系列 II - (Center 904.000MHz Span 300.000MHz) 波形特性DF-A 系列 II - (Center 904.000MHz Span 300.000MHz) 波形特性
DF-A 系列 III - (Center 927.000MHz Span 200.000MHz) 波形特性DF-A 系列 III - (Center 927.000MHz Span 200.000MHz) 波形特性

DF-A 系列 介质带通滤波器料号标识

DF 864 S 10 A
介质滤波器
中心频率(MHz)
封装样式
S 贴片式
带宽
尺寸
A 7.3 × 3.6 mm
B 6.0 × 3.0 mm
C 4.5 × 2.0 mm
D 3.6 × 1.8 mm
