多腔型介质带通滤波器 - (DF) 产品简介

< >
  • 介质带通滤波器 - DF 多腔型系列

微波介质带通滤波器 DF 多腔型系列有高介电常数,是最佳的微波滤波和振荡器。

德键的陶瓷介质 (Ceramic Dielectric) 有着高介电常数及高 Q 值和高温稳定性,特别适合于设计稳定的微波振荡和滤波功能。

德键陶瓷介质适用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 无绳电话、无线耳机、无线麦克风。高介质系数材料及相关产品,可满足特殊的设计要求。

德键电子生产微波介质滤波器、多层滤波器、腔体滤波器、带通滤波器、军用滤波器、高频滤波器等,符合 RoHS 标准。介质滤波器稳定的温度系数,小尺寸高稳定性,插入损耗低,可焊性好。

DF 多腔型系列介质带通滤波器使用于微波通讯,数据传送雷达,电子对抗,军事,航空航天等领域。

下载 PDF 版本: 介质带通多腔滤波器 (DF)。

微波介质滤波器特性 ( 与村田 DFC 系列相容 ) :
  • 适用于 CT1, CT2, 900MH, 1.8GHz, 2.4GHz 无绳电话。

DF 多腔型系列 带通滤波器尺寸 (单位: mm)

介质带通滤波器 - DF 多腔型系列 尺寸图介质带通滤波器 - DF 多腔型系列 尺寸图

DF 多腔型系列 带通滤波器技术特性

型号 中心频率
(MHz)
带宽
(MHz)
插入损耗
(dB)max.
带内波动
(dB)max.
驻波比
max.
衰减值
(dB)min. (MHz)
DF43R860S20A 860 fo±10 3.0 0.8 2.0 -25 at fo+30;   -22 at fo-30
DF43R1855S10A 1855 fo±5 3.5 1.0 2.0 -30 at fo+100;   -28 at fo-100
DF43R950S20A 950 fo±10 3.5 0.8 2.0 -40 at fo+30;   -35 at fo-30
DF44R3120S60A 3120 fo±30 3.0 1.0 1.5 -58 at fo+355;   -55 at fo-375
DF45R1120S40A 1120 fo±20 2.5 1.0 2.0 -50 at fo+50;   -50 at fo-50
DF33R815S20B 815 fo±10 2.5 0.8 2.0 -18 at fo+40;   -25 at fo-40
DF33R1880S50B 1880 fo±25 3.5 1.0 2.0 -40 at fo+150;   -40 at fo-150
DF23R1480S40C 1480 fo±20 2.5 1.0 2.0 -20 at fo+150;   -20 at fo-150
DF23R1960S60C 1960 fo±30 2.0 1.0 2.0 -20 at fo+200;   -20 at fo-200
DF23R2480S30C 2480 fo±15 2.5 1.0 2.0 -20 at fo+250;   -20 at fo-250
DF23R5800S200D 5800 fo±100 2.0 1.0 2.0 -5 at fo+400;   -15 at fo-400

DF 多腔型系列 介质滤波器波形特性

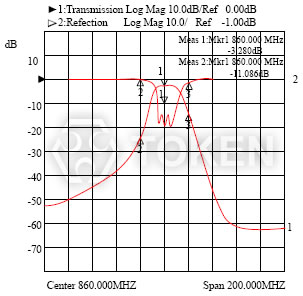

DF 多腔型系列 I - Center 860.000MHz (-3.280dB) & (-11.086dB) Span 200.000MHz 波形特性DF 多腔型系列 I - Center 860.000MHz (-3.280dB) & (-11.086dB) Span 200.000MHz 波形特性

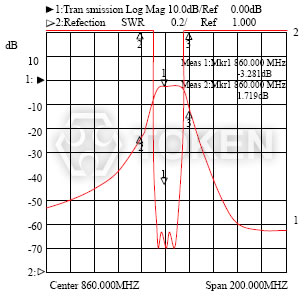

DF 多腔型系列 II - Center 860.000MHz (-3.281dB) & (1.719dB) Span 200.000MHz) 波形特性DF 多腔型系列 II - Center 860.000MHz (-3.281dB) & (1.719dB) Span 200.000MHz) 波形特性

DF 多腔型系列 介质带通滤波器料号标识

DF 3 3R 815 S 20 B
介质滤波器
厚度
4 3.8mm
3 3.0mm
2 2.0mm
腔体数
中心频率(MHz)
封装形式
S 贴片式
带宽 (MHz)
尺寸 (W×H) (mm)
A 11.8 × 3.8
B 8.6 × 3.0 mm
C 5.8 × 2.0 mm
