介質帶通濾波器 (LJ) 產品簡介

< >
  • 介質濾波器 LJ 系列

德鍵電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,採用高介質系數材料及介質陶瓷,可滿足特殊的設計要求,符合 RoHS 標準。

LJ 系列介質濾波器具有穩定的溫度系數,小尺寸,高穩定性,低插入損耗,可焊性好。介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。

下載 PDF 版本: 介質帶通濾波器 (DF)。

特性 :
  1. 小體積,貼片封裝。
  2. 溫度補償性,選擇性高。
  3. 低插入損耗性。
應用範圍 :
  1. 無線廣播系統。
  2. 蜂窩電話,無蠅電話。
  3. 軍事領域,無線電基站。

LJ 系列 介質濾波器尺寸 (單位: mm)

介質濾波器 LJ 系列 尺寸圖介質濾波器 LJ 系列 尺寸圖

LJ 系列 介質濾波器技術特性

型號 中心頻率
(MHz)
帶寬
(MHz)
插入損耗
(dB)max.
帶內波動
(dB)max.
駐波比
max.
衰減值
(dB)min. (MHz)
LJ900-C-A 900 fo±10 2.5 0.5 1.5 50 at fo±100
LJ1200-C-B 1200 fo±15 2.0 0.8 2.0 50 at fo±110
LJ950-D-B 950 fo±10 2.5 0.5 1.5 60 at fo±100
LJ1250-D-B 1250 fo±15 2.0 0.8 2.0 60 at fo±110

LJ 系列 波形特性

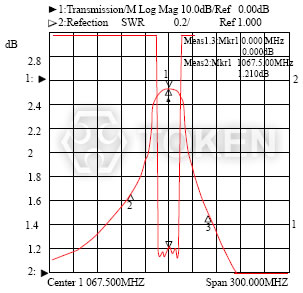

LJ 系列 I - Center 1067.500MHz (0.000dB) & (1.210dB) Span 300.000MHz 波形特性LJ 系列 I - Center 1067.500MHz (0.000dB) & (1.210dB) Span 300.000MHz 波形特性
LJ 系列 II - Center 1067.500MHz (0.000dB) & (-20.456dB) Span 300.000MHz) 波形特性LJ 系列 II - Center 1067.500MHz (0.000dB) & (-20.456dB) Span 300.000MHz) 波形特性

LJ 系列 帶通濾波器料號標識

LJ 900 - C - A

介質濾波器
中心頻率(MHz)

腔體數
C 3
D 4

帶寬
A 10MHz
B 20MHz
