德鍵電子 DF-C/D 系列微波介質帶通濾波器,有高介電常數,是最佳的微波濾波和振蕩器。
德鍵的陶瓷介質 (Ceramic Dielectric) 有著高介電常數及高 Q 值和高溫穩定性,特別適合于設計穩定的微波振蕩和濾波功能。
德鍵陶瓷介質適用于 CT1,CT2,900MHz,1.8GHz,2.4GHz,5.8GHz 無繩電話、無線耳機、無線麥克風。高介質系數材料及相關產品,可滿足特殊的設計要求。德鍵電子生產微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,符合 RoHS 標準。
DF-C/D 系列微波介質濾波器具有穩定的溫度系數、小尺寸、高穩定性、低插入損耗、可焊性好。介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。
下載 PDF 版本: 介質帶通濾波器 (DF)。
介質帶通濾波器 - DF-C/D 系列 尺寸圖
|
型號 | 中心頻率 (MHz) |
帶寬 (MHz) |
插入損耗 (dB)max. |
帶內波動 (dB)max. |
駐波比 max. |
衰減值 (dB)min. (MHz) |
DF1575S40C | 1575 | fo±20 | 2.0 | 0.7 | 2.0 | 20 at fo-100; 18 at fo+100 |
DF1855S70C | 1855 | fo±35 | 2.0 | 0.7 | 2.0 | 20 at fo+300; 20 at fo-300 |
DF1890S80C | 1890 | fo±40 | 2.0 | 0.7 | 2.0 | 15 at fo+250; 35 at fo-250 |
DF1950S90C | 1950 | fo±45 | 3.0 | 0.7 | 2.0 | 45 at fo+975; 45 at fo-975 |
DF2332S100C | 2332 | fo±50 | 2.5 | 0.7 | 2.0 | 25 at fo+500; 40 at fo-500 |
DF2450S100C | 2450 | fo±50 | 2.0 | 0.7 | 2.0 | 12 at fo+250; 15 at fo-250 |
DF3066S170D | 3066 | fo±85 | 2.0 | 1.0 | 2.0 | 10 at fo+300; 15 at fo-300 |
DF3480S120D | 3480 | fo±60 | 2.0 | 1.0 | 2.0 | 10 at fo+500; 20 at fo-500 |
DF3650S150D | 3650 | fo±75 | 2.0 | 1.0 | 2.0 | 15 at fo+750; 25 at fo-750 |
DF4880S160D | 4880 | fo±80 | 2.0 | 1.0 | 2.0 | 5 at fo+350; 15 at fo-350 |
DF5800S200D | 5800 | fo±100 | 2.0 | 1.0 | 2.0 | 5 at fo+400; 15 at fo-400 |

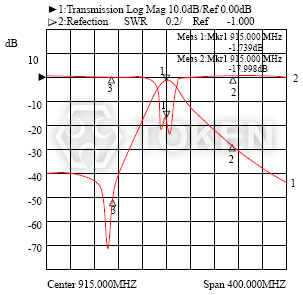

DF-C/D 系列 I - Center 915.000MHz (-1.739dB) & (-17.998dB) Span 400.000MHz 波形特性
|

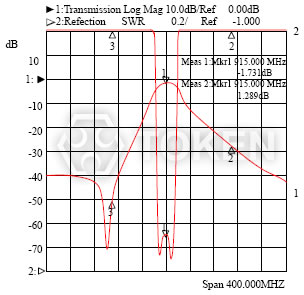

DF-C/D 系列 II - Center 904.000MHz (-1.731dB) & (1.289dB) Span 300.000MHz) 波形特性
|
DF | 1950 | S | 90 | C | |||||||||||||||||
|
|
|
|
|
