介質帶通濾波器 (BP-R) 產品簡介

< >
  • 介質帶通濾波器 - DF 多腔型系列

微波介質帶通濾波器 BP-R 系列具有高介電常數,是最佳的微波濾波和振蕩器。

德鍵 BP-R 系列介質濾波器穩定的溫度系數,小尺寸高穩定性,插入損耗低,可焊性好。符合 RoHS 標準。

德鍵生產的微波介質濾波器、多層濾波器、腔體濾波器、帶通濾波器、軍用濾波器、高頻濾波器等,採用高介質系數材料,及高級微波介質陶瓷材料,可滿足特殊的設計要求。

介質帶通濾波器使用于微波通訊,數據傳送雷達,電子對抗,軍事,航空航天等領域。

下載 PDF 版本: 介質帶通濾波器 (DF)。

特性 :
  1. 低插入損耗性。
  2. 小體積,貼片封裝。
  3. 溫度補償性,選擇性高。
應用範圍 :
  1. 無線廣播系統。
  2. 蜂窩電話,無繩電話。
  3. 軍事領域,無線電基站。

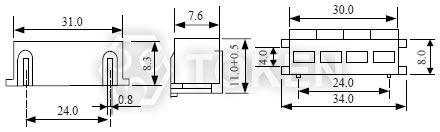

BP-R 系列 介質濾波器尺寸 (單位: mm)

介質濾波器 BP-R 系列 尺寸圖介質濾波器 BP-R 系列 尺寸圖

BP-R 系列 介質濾波器技術特性

型號 中心頻率
(MHz)
帶寬
(MHz)
插入損耗
(dB)max.
帶內波動
(dB)max.
駐波比
max.
衰減值
(dB)min. (MHz)
BP63R915-01 915 fo±5 2.5 0.5 1.5 45 at fo±100
BP64R881-02 881 fo±10 2.0 0.5 2.0 60 at fo±100
BP84R650-01 650 fo±5 2.5 0.5 1.5 70 at fo±55
BP84R1200-03 1200 fo±15 2.0 0.5 2.0 70 at fo±60
BP74R959-02 959 fo±10 2.0 0.5 2.0 70 at fo±80
BP75R836-01 836 fo±5 3.5 0.5 1.5 80 at fo±50
BP76R1220-02 1220 fo±10 2.5 0.5 2.0 80 at fo±50

BP-R 系列 介質濾波器料號標識

BP 3 4R 1765 - 01

介質帶通濾波器
厚度
腔體數
中心頻率 (MHz)

帶寬
S 貼片式
01 10MHz
02 20MHz
03 30MHz
