超薄型高电流电感器 - TPSRH-2D/3D/4D/5D/6D/8D 闭磁式系列

Token 继续扩展延伸高电流电感器(TPSRH-D)系列,具有更薄厚度,更低直流电阻,和大电流的特性。

< >
  • 贴片大功率线绕电感器 TPSRH-2D/3D/4D/5D/6D/8D 系列

贴片高电流功率电感器 (TPSRH-63R/103R/104R/105R) 的优异在于其极其紧凑外形设计的特点,具有优越性能及高饱和度,适用于表面安装。贴片厚度仅有 1.1 mm 到 6.0 mm,电感值从 1.0 μH 到 180 μH,额定电流可达 7.0A,低直流阻抗 DCR 从 0.008Ω 到 2.05Ω。

德键电子增强芯片功率电感,使得 (TPSRH) 家族系列涵盖完整底板尺寸,贴片厚度仅有 3.0 mm 到 10.8 mm,电感值从 1.00 μH 到 1000.00 μH,直流阻抗 DCR 从 0.008Ω 到 21.6Ω,额定电流可达 10.0A。

SMT (TPSRH) 家族系列与 Vishay 大电流电感兼容,采用闭磁路构造设计,轻便薄小,低直流阻抗,性能优异,是低功耗解决方案。(TPSRH) 家族系列提供功率电感范围宽广的参数,以供客户选择最佳化,从电感值和公差,直流阻抗 DCR,额定电流,封装尺寸 footprint等。

(TPSRH) 电感家族系列,基于优化的铁氧体磁芯和扁平线绕组设计技术,实现低磁心损耗,紧凑小巧体积,及极好的储能密度。适合在各种电源拓扑结构中的输出和储能应用,包括大电流开关电源和 xEV 应用、新一代行动终端、小型通信机器、负载点 (POL) 转换器、DC-DC 变换器、直流转换器、桌上型电脑、电脑周边设备、伺服器、显示卡、电视游乐器、笔记型电脑、可携式游戏设备、个人导航系统等。

德键可以生产超出这些规格的电感器,可根据要求提供定制。(TPSRH) 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 超薄型高电流电感器 (TPSRH)

特性 :
  1. 磁屏蔽结构。
  2. 良好的可焊性。
  3. 高功率,高饱和电流,适用于表面贴装。
用途 :
  1. 录像机、笔记本电脑、OA 仪器。
  2. 小型通讯设备、DC-DC 转换器等。
  3. 数码相机、液晶电视、逻辑 IC 电源。

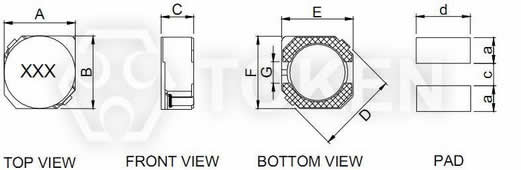

绕线功率型 (TPSRH-2D11~3D14) 结构图及规格尺寸

贴片功率绕线电感器 (TPUME) 尺寸图
型号 A±0.3 B±0.3 C±0.3 D ( Ref ) E ( Ref ) F ( Ref ) G ( Ref )
TPSRH2D11 2.9 2.9 1.1 4.2 2.1 1.0
TPSRH2D14 2.9 1.3 4.2 2.1 1.0 1.3
TPSRH2D16 2.9 2.9 1.8 4.2 2.1 1.0
TPSRH2D18 2.9 2.9 1.8 4.2 2.1 1.0
TPSRH3D14 3.7 3.7 1.6 5.2 2.8 1.1

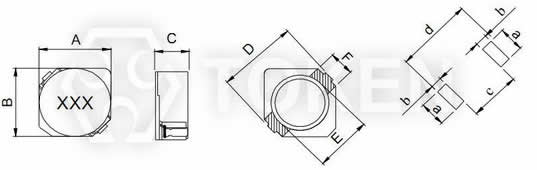

绕线功率型 (TPSRH-3D16~6D38) 结构图及规格尺寸

绕线功率型 (TPSRH-3D16~6D38) 尺寸图
型号 A±0.3 B±0.3 C ( Max ) D ( Max ) E ( Red ) G ( Red ) a b c d
TPSRH3D16 3.9 3.9 2.0 5.6 3.5 1 1.6 1.6 1.4 4.6
TPSRH3D18 3.9 3.9 2.1 5.6 3.7 1 1.6 1.6 1.4 4.6
TPSRH3D28 3.9 3.9 3.2 5.6 3.7 1 1.6 1.6 1.4 4.6
TPSRH4D18 4.9 4.9 2.0 6.9 4.5 1.5 1.9 1.9 1.5 5.3
TPSRH4D28 4.9 4.9 3.0 6.9 4.5 1.5 1.9 1.9 1.5 5.3
TPSRH5D18 5.9 5.9 2.0 8.2 5.5 2.0 2.15 2.15 2.0 6.3
TPSRH5D28 5.9 5.9 3.0 8.2 5.5 2.0 2.15 2.15 2.0 6.3
TPSRH6D28 6.9 6.9 3.0 9.5 6.5 2.0 2.65 2.65 2.0 7.0
TPSRH6D38 6.9 6.9 4.0 9.5 6.5 2.0 2.65 2.65 2.0 7.3

绕线功率型 (TPSRH-8D28~8D58) 结构图及规格尺寸

绕线功率型 (TPSRH-8D28~8D58) 尺寸图
型号 A±0.3 B±0.3 C ( Max ) D ( Red ) E ( Red ) F ( Red ) a ( Red ) b ( Red ) c ( Red ) d ( Red )
TPSRH8D28 8 8 3.0 6.3 1.2 2.5 10.1 6.1 2.8 2.0
TPSRH8D38 8 8 4.0 6.3 1.2 2.5 10.1 6.1 2.8 2.0
TPSRH8D43 8 8 4.5 6.3 1.2 2.5 10.1 6.1 2.8 2.0
TPSRH8D58 8 8 6.0 6.3 1.2 2.5 10.1 6.1 2.8 2.0

绕线功率型 (TPSRH2D/TPSRH3D) 特性规格

Inductance (µH) TPSRH2D11 TPSRH2D14 TPSRH2D16 TPSRH2D18 TPSRH3D14
标识 电感值 (µH) 直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
1R2 1.2 0.056 1.000 0.057 2.00 0.045 2.150
1R5 1.5 0.068 0.900 0.073 1.800
1R8 1.8 0.075 1.650
2R2 2.2 0.098 0.780 0.094 1.550 0.047 0.860 0.041 0.850 0.069 1.600
2R5 2.5 0.103 0.700
2R7 2.7 0.117 1.350 0.061 0.820 0.088 1.450
3R3 3.3 0.130 0.630 0.067 0.720 0.054 0.750 0.100 1.350
4R7 4.7 0.177 0.500 0.222 1.000 0.101 0.620 0.078 0.630 0.150 1.100
5R6 5.6 0.187 0.500 0.240 0.950 0.123 0.570
6R8 6.8 0.27 0.450 0.330 0.850 0.158 0.500 0.106 0.520
8R2 8.2 0.300 0.400 0.350 0.800 0.171 0.450 0.238 0.820
100 10 0.400 0.430 0.400 0.700 0.195 0.420 0.180 0.430 0.262 0.750
120 12 0.394 0.620 0.223 0.390 0.350 0.670
150 15 0.248 0.350 0.220 0.350 0.488 0.600
180 18 0.316 0.320
220 22 0.418 0.280 0.320 0.300 0.575 0.520
270 27 0.466 0.260
330 33 0.460 0.240
470 47 0.660 0.200
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

开放式贴片功率型 (TPSRH3D/TPSRH4D) 特性规格

Inductance (µH) TPSRH3D16 TPSRH3D18 TPSRH3D28 TPSRH4D18 TPSRH4D28
标识 电感值 (µH) 直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
1R0 1.0 0.03 2.00 0.056 2.50 0.027 2.70
1R2 1.2 0.027 1.68 0.024 2.56
1R5 1.5 0.04 1.60 0.073 2.30 0.034 1.65 0.030 2.46
1R8 1.8 0.046 1.4 0.083 2.00 0.031 2.2
2R2 2.2 0.054 1.30 0.096 1.90 0.043 1.32 0.035 2.04
2R7 2.7 0.069 1.10 0.124 1.70 0.055 1.28 0.038 1.80
3R3 3.3 0.075 1.00 0.127 1.50 0.072 2.00 0.066 1.01 0.043 1.57
3R9 3.9 0.090 0.90 0.162 1.40 0.074 0.88 0.059 1.44
4R7 4.7 0.112 0.85 0.188 1.35 0.088 1.65 0.089 0.845 0.062 1.32
5R6 5.6 0.118 0.800 0.230 1.2 0.118 0.80 0.074 1.17
6R8 6.8 0.141 0.700 0.270 1.10 0.119 1.24 0.143 0.76 0.087 1.12
8R2 8.2 0.184 0.650 0.155 0.68 0.10 1.04
100 10 0.230 0.600 0.390 0.90 0.145 1.05 0.179 0.61 0.125 1.00
120 12 0.250 0.540 0.400 0.800 0.216 0.56 0.136 0.84
150 15 0.310 0.500 0.480 0.75 0.213 0.90 0.240 0.50 0.173 0.76
180 18 0.380 0.420 0.530 0.65 0.338 0.48 0.208 0.72
220 22 0.500 0.380 0.74 0.70 0.335 0.76 0.397 0.41 0.222 0.70
270 27 0.570 0.350 0.810 0.500 0.441 0.35 0.261 0.58
330 33 0.750 0.300 1.090 0.45 0.481 0.58 0.570 0.32 0.331 0.56
390 39 1.190 0.40 0.709 0.30 0.384 0.50
470 47 1.680 0.35 0.599 0.48 0.78 0.28 0.380 0.48
560 56 0.970 0.26 0.480 0.41
680 68 1.30 0.22 0.66 0.35
820 82 1.35 0.22 0.66 0.41
101 100 0.970 0.26 0.480 0.41
121 120 1.95 0.18 0.950 0.27
151 150 2.12 0.15 0.180 0.41
181 180 2.50 0.14 1.330 0.22
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

开放式贴片功率型 (TPSRH5D/TPSRH6D) 特性规格

Inductance (µH) TPSRH5D18 TPSRH5D28 TPSRH6D28 TPSRH6D38
标识 电感值 (µH) 直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
2R7 2.7 0.033 2.60
3R0 3.0 0.053 0.230 0.024 3.00
3R3 3.3 0.035 2.30 0.026 3.5
3R9 3.9 0.065 2.0 0.044 2.2 0.027 2.60 0.028 3.00
4R1 4.1 0.077 1.95
6R8 6.8 0.109 1.50 0.039 2.30
8R2 8.2 0.069 1.60
100 10 0.139 1.20 0.091 1.30 0.065 1.70 0.053 2.00
120 12 0.195 1.10 0.098 1.20 0.070 1.55 0.060 1.70
150 15 0.220 0.97 0.115 1.10 0.084 1.40 0.073 1.60
180 18 0.270 0.85 0.138 1.00 0.095 1.32 0.086 1.50
220 22 0.350 0.80 0.160 0.90 0.128 1.20 0.099 1.30
270 27 0.380 0.75 0.203 0.85 0.142 1.05 0.117 1.2
330 33 0.480 0.65 0.238 0.75 0.165 0.97 0.146 1.10
390 39 0.60 0.57 0.270 0.70 0.210 0.86 0.187 1.00
470 47 0.70 0.54 0.330 0.62 0.238 0.80 0.217 0.95
560 56 0.84 0.50 0.400 0.58 0.277 0.73 0.230 0.85
680 68 0.95 0.43 0.510 0.50 0.304 0.65 0.270 0.75
820 82 1.24 0.41 0.570 0.46 0.390 0.60 0.330 0.70
101 100 1.34 0.36 0.69 0.42 0.535 0.54 0.420 0.65
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

开放式贴片功率型 (TPSRH8D) 特性规格

Inductance (µH) TPSRH8D28 TPSRH8D38 TPSRH8D43 TPSRH8D58
标识 电感值 (µH) 直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
直流阻抗
(Ω)Max.
额定电流
(A)
1R8 1.8 0.015 7.00
2R0 2.0 0.22 5.00 0.22 7.00
2R5 2.5 0.024 4.5 0.017 6.50
3R3 3.3 0.027 6.00
3R5 3.5 0.031 4.00 0.024 5.00
3R9 3.9 0.030 4.50 0.016 4.10
4R7 4.7 0.040 3.40 0.029 4.60 0.033 4.30
5R0 5.0 0.017 3.80
6R2 6.2 0.049 3.00 0.036 4.00 0.02 3.30
6R8 6.8 0.045 4.40
7R3 7.3 0.060 2.80
100 10 0.079 2.50 0.048 3.00 0.059 3.08 0.026 2.6
150 15 0.109 1.90 0.067 2.75 0.083 2.24 0.037 2.30
220 22 0.157 1.60 0.105 2.30 0.118 2.00 0.046 1.70
330 33 0.205 1.30 0.157 1.75 0.160 1.50 0.065 1.50
470 47 0.310 1.15 0.189 1.52 0.230 1.33 0.091 1.20
680 68 0.430 0.92 0.290 1.30 0.280 1.12 0.13 1.00
101 100 0.56 0.75 0.410 1.05 0.440 0.91 0.18 0.80
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

绕线功率型 (TPSRH-2D/3D/4D/5D/6D/8D) 料号标识

TPSRH2D11 - 1R2 N

型号
TPSRH2D11 TPSRH3D28 TPSRH8D28
TPSRH2D14 TPSRH4D18 TPSRH8D38
TPSRH2D16 TPSRH4D28 TPSRH8D43
TPSRH2D18 TPSRH5D18 TPSRH8D58
TPSRH3D14 TPSRH5D28 TPSRH3D18
TPSRH3D16 TPSRH6D28 TPSRH6D38

电感值
1R2 1.20µH
100 10.00µH
470 47.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
