SMT 大电流功率电感 (TPSRH-124/125/127) 产品简介

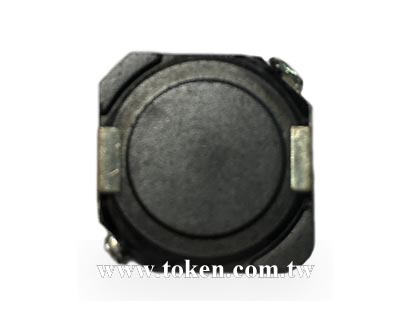

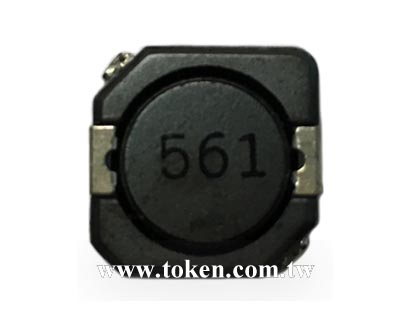

SMT 大电流功率电感
TPSRH-124/125/127 系列
德键电子生产的 SMT 大电流功率电感 (与 Vishay 大电流系列兼容)、闭磁式系列采用闭磁路构造设计，轻便薄小，高击穿电压。直流阻抗比其他型式低于 10%~60%，小型高性能、低功耗解决方案。
这些终端产品包括新一代行动终端、电视游乐器、电脑周边设备、DELL 笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。大电流系列电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。
特性 :
- 大电流低直流阻抗。
- 轻便薄小，闭磁路构造设计。
- TPSRH124 尺寸 (单位：mm)：12.3 max × 12.3 max × 4.5 max。
- TPSRH125 尺寸 (单位：mm)：12.3 max × 12.3 max × 6.0 max。
- TPSRH127 尺寸 (单位：mm)：12.3 max × 12.3 max × 6.0 max。
用途 :
- 录放影机、OA仪器、液晶电视、笔记型电脑
- 小型通信机器、直流转换器等
SMT功率电感 (TPSRH-124/125/127) 结构图及规格尺寸

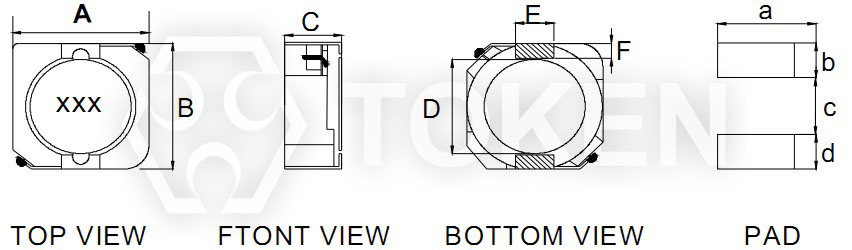

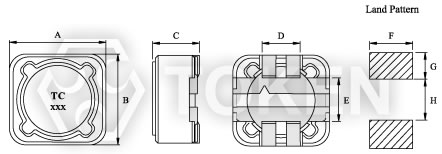

 SMT 大电流功率电感 (TPSRH-124/125/127) 尺寸图 (Unit: mm) |
|
| 型号 |
A(max) |
B(max) |
C(max) |
D ± 0.2 |
E ± 0.2 |
F |
G |
H |
| TPSRH124 |
12.3 |
12.3 |
4.5 |
5.0 |
7.6 |
5.4 |
2.8 |
7.0 |
| TPSRH125 |
12.3 |
12.3 |
6.0 |
5.0 |
7.6 |
5.4 |
2.8 |
7.0 |
| TPSRH127 |
12.3 |
12.3 |
8.0 |
5.0 |
7.6 |
5.4 |
2.9 |
7.0 |
注: 可依客户特殊需求设计
SMT功率电感 (TPSRH124) 特性规格
| 产品料号 |
电感值 (µH)(L) |
测试频率 ( KHz ) |
直流阻抗 (Ω)(max) |
定格电流(A)(max) |
| TPSRH124 - 3R9N |
3.90 |
100 |
0.015 |
6.50 |
| TPSRH124 - 4R7N |
4.70 |
100 |
0.018 |
5.70 |
| TPSRH124 - 6R8N |
6.80 |
100 |
0.023 |
4.90 |
| TPSRH124 - 8R2N |
8.20 |
100 |
0.026 |
4.60 |
| TPSRH124 - 100M |
10.00 |
100 |
0.028 |
4.50 |
| TPSRH124 - 120M |
12.00 |
100 |
0.038 |
4.00 |
| TPSRH124 - 150M |
15.00 |
100 |
0.050 |
3.20 |
| TPSRH124 - 180M |
18.00 |
100 |
0.057 |
3.10 |
| TPSRH124 - 220M |
22.00 |
100 |
0.066 |
2.90 |
| TPSRH124 - 270M |
27.00 |
100 |
0.080 |
2.80 |
| TPSRH124 - 330M |
33.00 |
100 |
0.097 |
2.70 |
| TPSRH124 - 390M |
39.00 |
100 |
0.132 |
2.10 |
| TPSRH124 - 470M |
47.00 |
100 |
0.160 |
1.90 |
| TPSRH124 - 560M |
56.00 |
100 |
0.190 |
1.80 |
| TPSRH124 - 680M |
68.00 |
100 |
0.220 |
1.50 |
| TPSRH124 - 820M |
82.00 |
100 |
0.260 |
1.30 |
| TPSRH124 - 101M |
100.00 |
100 |
0.308 |
1.20 |
| TPSRH124 - 121M |
120.00 |
100 |
0.380 |
1.10 |
| TPSRH124 - 151M |
150.00 |
100 |
0.530 |
0.95 |
| TPSRH124 - 181M |
180.00 |
100 |
0.620 |
0.85 |
| TPSRH124 - 221M |
220.00 |
100 |
0.700 |
0.80 |
| TPSRH124 - 271M |
270.00 |
100 |
0.870 |
0.60 |
| TPSRH124 - 331M |
330.00 |
100 |
0.990 |
0.50 |
Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 25% typ. at IDC.
SMT功率电感 (TPSRH125) 特性规格
| 产品料号 |
电感值 (µH)(L) |
测试频率 ( KHz ) |
直流阻抗 (Ω)(max) |
定格电流(A)(max) |
| TPSRH125 - 1R3N |
1.30 |
7.96M |
0.012 |
8.00 |
| TPSRH125 - 2R1N |
2.10 |
7.96M |
0.014 |
7.00 |
| TPSRH125 - 3R1N |
3.10 |
7.96M |
0.017 |
6.00 |
| TPSRH125 - 4R4N |
4.40 |
7.96M |
0.020 |
5.00 |
| TPSRH125 - 5R8N |
5.80 |
7.96M |
0.021 |
4.40 |
| TPSRH125 - 7R5N |
7.50 |
7.96M |
0.024 |
4.20 |
| TPSRH125 - 100M |
10.00 |
1K |
0.025 |
4.00 |
| TPSRH125 - 120M |
12.00 |
1K |
0.027 |
3.50 |
| TPSRH125 - 150M |
15.00 |
1K |
0.030 |
3.30 |
| TPSRH125 - 180M |
18.00 |
1K |
0.034 |
3.00 |
| TPSRH125 - 220M |
22.00 |
1K |
0.036 |
2.80 |
| TPSRH125 - 270M |
27.00 |
1K |
0.051 |
2.30 |
| TPSRH125 - 330M |
33.00 |
1K |
0.057 |
2.10 |
| TPSRH125 - 390M |
39.00 |
1K |
0.068 |
2.00 |
| TPSRH125 - 470M |
47.00 |
1K |
0.075 |
1.80 |
| TPSRH125 - 560M |
56.00 |
1K |
0.110 |
1.70 |
| TPSRH125 - 680M |
68.00 |
1K |
0.120 |
1.50 |
| TPSRH125 - 820M |
82.00 |
1K |
0.140 |
1.40 |
| TPSRH125 - 101M |
100.00 |
1K |
0.160 |
1.30 |
| TPSRH125 - 121M |
120.00 |
1K |
0.170 |
1.10 |
| TPSRH125 - 151M |
150.00 |
1K |
0.230 |
1.00 |
| TPSRH125 - 181M |
180.00 |
1K |
0.290 |
0.90 |
| TPSRH125 - 221M |
220.00 |
1K |
0.400 |
0.80 |
| TPSRH125 - 271M |
270.00 |
1K |
0.460 |
0.75 |
| TPSRH125 - 331M |
330.00 |
1K |
0.510 |
0.68 |
| TPSRH125 - 391M |
390.00 |
1K |
0.690 |
0.65 |
| TPSRH125 - 471M |
470.00 |
1K |
0.770 |
0.58 |
| TPSRH125 - 561M |
560.00 |
1K |
0.860 |
0.54 |
| TPSRH125 - 681M |
680.00 |
1K |
1.200 |
0.48 |
| TPSRH125 - 821M |
820.00 |
1K |
1.340 |
0.43 |
| TPSRH125 - 102M |
1000.00 |
1K |
1.530 |
0.40 |
Note: 100~102 测试频率：1KHz / 0.25V.
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT功率电感 (TPSRH127) 特性规格
| 产品料号 |
电感值 (µH)(L) |
测试频率 ( KHz ) |
直流阻抗 (Ω)(max) |
定格电流(A)(max) |
| TPSRH127 - 1R2N |
1.20 |
100 |
0.0070 |
9.80 |
| TPSRH127 - 2R4N |
2.40 |
100 |
0.0115 |
8.00 |
| TPSRH127 - 3R5N |
3.50 |
100 |
0.0135 |
7.50 |
| TPSRH127 - 4R7N |
4.70 |
100 |
0.0158 |
6.80 |
| TPSRH127 - 6R1N |
6.10 |
100 |
0.0176 |
6.60 |
| TPSRH127 - 7R6N |
7.60 |
100 |
0.0200 |
5.90 |
| TPSRH127 - 100M |
10.00 |
1 |
0.0216 |
5.40 |
| TPSRH127 - 120M |
12.00 |
1 |
0.0243 |
4.90 |
| TPSRH127 - 150M |
15.00 |
1 |
0.0270 |
4.50 |
| TPSRH127 - 180M |
18.00 |
1 |
0.0392 |
3.90 |
| TPSRH127 - 220M |
22.00 |
1 |
0.0432 |
3.60 |
| TPSRH127 - 270M |
27.00 |
1 |
0.0459 |
3.40 |
| TPSRH127 - 330M |
33.00 |
1 |
0.0648 |
3.00 |
| TPSRH127 - 390M |
39.00 |
1 |
0.0729 |
2.75 |
| TPSRH127 - 470M |
47.00 |
1 |
0.100 |
2.50 |
| TPSRH127 - 560M |
56.00 |
1 |
0.110 |
2.35 |
| TPSRH127 - 680M |
68.00 |
1 |
0.140 |
2.10 |
| TPSRH127 - 820M |
82.00 |
1 |
0.160 |
1.95 |
| TPSRH127 - 101M |
100.00 |
1 |
0.220 |
1.70 |
| TPSRH127 - 121M |
120.00 |
1 |
0.250 |
1.60 |
| TPSRH127 - 151M |
150.00 |
1 |
0.280 |
1.42 |
| TPSRH127 - 181M |
180.00 |
1 |
0.350 |
1.30 |
| TPSRH127 - 221M |
220.00 |
1 |
0.390 |
1.16 |
| TPSRH127 - 271M |
270.00 |
1 |
0.560 |
1.06 |
| TPSRH127 - 331M |
330.00 |
1 |
0.640 |
0.95 |
| TPSRH127 - 391M |
390.00 |
1 |
0.700 |
0.88 |
| TPSRH127 - 471M |
470.00 |
1 |
0.980 |
0.79 |
| TPSRH127 - 561M |
560.00 |
1 |
1.070 |
0.73 |
| TPSRH127 - 681M |
680.00 |
1 |
1.460 |
0.67 |
| TPSRH127 - 821M |
820.00 |
1 |
1.640 |
0.60 |
| TPSRH127 - 102M |
1000.00 |
1 |
1.820 |
0.55 |
Note: 1R2 ~ 7R6 测试频率：100KHz / 0.1V；100 ~ 102 测试频率：1KHz / 0.25V.
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT功率电感 (TPSRH-124/125/127) 料号标识
| TPSRH124 |
- |
1R2 |
M |
| 1 | | 2 | 3 |
| 型号 |
TPSRH124
TPSRH125
TPSRH127 |
|
|
| 电感值 |
| 1R2 |
1.20µH |
| 100 |
10.00µH |
| 101 |
100.00µH |
|
| 误差值 |
| K |
10% |
| L |
15% |
| M |
20% |
| N |
30% |
|
