SMT 大电流功率电感 - TPSRH-63/65/73/74/105/124/125/127/129/1510

屏蔽式大电流电感器 (TPSRH) 系列,轻便薄小,是扩展电源应用最佳的选择。

< >
  • 贴片大电流功率电感 TPSRH 系列
  • SMD Large Current Inductors (TPSRH)
  • SMD Large Current Inductors (TPSRH)

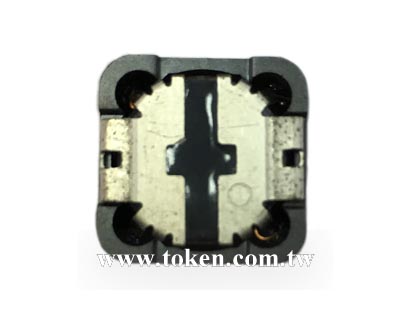

TPSRH63 和 TPSRH65 直接连接在铁氧体磁芯上的电极,具有优越性能及高饱和度,适用于表面安装。德键电子增强芯片功率电感,使得 (TPSRH) 家族系列涵盖完整底板尺寸,贴片厚度仅有 3.0 mm 到 10.8 mm,电感值从 1.00 μH 到 1000.00 μH,直流阻抗 DCR 从 0.008Ω 到 21.6Ω,额定电流可达 10.0A。

SMT (TPSRH) 家族系列与 Vishay 大电流电感兼容,采用闭磁路构造设计,轻便薄小,低直流阻抗,性能优异,是低功耗解决方案。(TPSRH) 家族系列提供功率电感范围宽广的参数,以供客户选择最佳化,从电感值和公差,封装尺寸 footprint,直流阻抗 DCR,额定电流等。

基于优化的铁氧体磁芯和扁平线绕组设计技术,实现 (TPSRH) 家族系列低磁心损耗,紧凑小巧体积,及极好的储能密度。适合在各种电源拓扑结构中的输出和储能应用,包括负载点 (POL) 转换器、DC-DC 变换器、大电流开关电源和 xEV 应用、新一代行动终端、电视游乐器、电脑周边设备、笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。

德键可以生产超出这些规格的电感器,可根据要求提供定制。(TPSRH) 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,联系我们的销售部门以了解更多信息。

下载 PDF 版本: SMT 大电流功率电感 (TPSRH)

特性 :
  1. 高功率,高饱和电流。
  2. 良好的可焊性,磁屏蔽结构。
用途 :
  1. 录像机,笔记本电脑,OA仪器。
  2. 小型通信机器、直流转换器等。
  3. 数码相机,液晶电视。

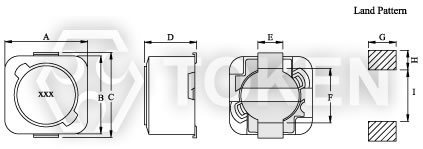

SMT功率电感 (TPSRH-124/125/127) 结构图及规格尺寸

高饱磁功率型 (TPSRH) 尺寸图 高饱磁功率型 (TPSRH) 尺寸图 高饱磁功率型 (TPSRH) 尺寸图
型号 A ± 0.5 B ± 0.5 C (Max) D (Red) E (Red) F (Red) FIG
TPSRH63 6.2 6.6 3.0 1.5 6.6 5.9 1
TPSRH65 6.2 6.6 5.0 1.5 6.6 5.9 1
TPSRH73 7.3 7.3 3.5 1.8 7.2 5.4 2
TPSRH74 7.3 7.3 4.5 1.8 7.2 5.4 2
TPSRH105 10.0 10.0 5.0 3 9.6 7.6 3
TPSRH124 12.0 12.0 4.5 5 11.8 7.6 3
TPSRH125 12.0 12.0 6.0 5 11.8 7.6 3
TPSRH127 12.0 12.0 8.0 5 12 7.6 3
TPSRH129 * 12.0 12.0 10.0 5 12 7.6 3
TPSRH1510 * 15.0 15.0 10.8 5 15 7.6 3

* 可根据要求提供定制。

SMT 功率电感 (TPSRH63/65/73/74/105) 特性规格

Inductance (µH) TPSRH63 TPSRH65 TPSRH73 TPSRH74 TPSRH105
标识 电感值 (µH) 直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
2R2 2.9 0.057 1.94
4R0 4.0 0.070 1.63
5R5 5.5 0.085 1.40
100 10 0.150 1.10 0.074 1.35 0.081 2.24 0.070 1.84 0.050 2.40
120 12 0.176 1.00 0.094 1.22 0.114 1.89 0.078 1.71 0.054 2.25
150 15 0.212 0.90 0.109 1.11 0.137 1.75 0.093 1.47 0.071 2.0
180 18 0.270 0.80 0.143 1.02 0.155 1.54 0.122 1.31 0.081 1.8
220 22 0.290 0.74 0.170 0.91 0.190 1.47 0.140 1.23 0.094 1.65
270 27 0.360 0.66 0.208 0.82 0.210 1.40 0.183 1.12 0.110 1.45
330 33 0.420 0.59 0.270 0.74 0.240 1.23 0.207 0.96 0.134 1.35
390 39 0.510 0.54 0.300 0.69 0.320 1.08 0.25 0.91 0.148 1.2
470 47 0.570 0.50 0.350 0.62 0.400 1.0 0.30 0.88 0.199 1.1
560 56 0.720 0.46 0.43 0.58 0.49 0.91 0.36 0.75 0.233 1.0
680 68 0.92 0.42 0.53 0.56 0.560 0.84 0.44 0.69 0.31 0.93
820 82 1.010 0.38 0.58 0.46 0.69 0.74 0.48 0.61 0.36 0.84
101 100 1.25 0.34 0.74 0.42 0.79 0.70 0.56 0.60 0.39 0.76
121 120 1.40 0.31 0.81 0.38 0.98 0.63 0.70 0.52 0.47 0.70
151 150 1.77 0.28 0.91 0.35 1.11 0.58 0.79 0.46 0.53 0.63
181 180 2.04 0.26 1.14 0.32 1.45 0.52 0.96 0.42 0.68 0.57
221 220 2.80 0.23 1.27 0.29 1.82 0.48 1.22 0.36 0.82 0.52
271 270 3.21 0.22 1.65 0.26 2.19 0.42 1.51 0.34 0.92 0.47
331 330 4.15 0.19 2.17 0.23 2.62 0.39 1.72 0.32 1.13 0.43
391 390     2.47 0.22 3.33 0.35 2.11 0.29 1.39 0.39
471 470     2.93 0.20 3.86 0.32 2.43 0.26 1.66 0.36
561 560     3.47 0.18 4.30 0.29 3.16 0.23
681 680     4.36 0.17 5.73 0.19 3.54 0.22
821 820     4.77 0.15 6.54 0.18 4.49 0.2
102 1000     6.42 0.14 8.25 0.16 5.80 0.18
Note:
  • 频率测量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

大电流功率型 (TPSDS0625) 特性规格

Inductance (µH) TPSRH124 TPSRH125 TPSRH127
标识 电感值 (µH) 直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
1R2 1.2 0.007 9.8
1R3 1.3 0.008 8.0
2R2 2.1 0.009 7.0
3R3 3.1 0.010 6.0
3R5 3.5 0.014 7.5
3R9 3.9 0.015 6.50 0.012 5.5
4R7 4.7 0.018 5.70 0.014 5.0 0.016 6.8
5R8 5.8 0.018 4.4
6R1 6.1 0.020 4.4 0.018 6.6
6R8 6.8 0.023 4.90
7R5 7.5 0.024 4.2
7R6 7.6 0.020 5.9
100 10 0.028 4.50 0.022 4 0.022 4.9
150 15 0.050 3.20 0.32 3.3 0.026 4.5
180 18 0.057 3.10 0.045 3.0 0.039 3.9
220 22 0.066 2.90 0.052 2.8 0.043 3.6
270 27 0.080 2.80 0.059 2.3 0.046 3.4
330 33 0.097 2.7 0.067 2.1 0.065 3.0
390 39 0.132 2.10 0.090 2.0 0.073 2.75
470 47 0.160 1.90 0.098 1.8 0.100 2.5
560 56 0.190 1.80 0.110 1.7 0.110 2.35
680 68 0.22 1.5 0.126 1.5 0.140 2.1
820 82 0.26 1.3 0.160 1.4 0.160 1.95
101 100 0.308 1.20 0.183 1.3 0.220 1.7
121 120 0.330 1.10 0.200 1.1 0.250 1.6
151 150 0.530 0.95 0.240 1.0 0.280 1.42
181 180 0.620 0.85 0.300 0.9 0.350 1.3
221 220 0.700 0.80 0.350 0.8 0.390 1.16
271 270 0.870 0.60 0.430 0.75 0.560 1.06
331 330 0.900 0.50 0.490 0.68 0.640 0.95
391 390 0.580 0.65 0.700 0.88
471 470 0.770 0.58 0.980 0.79
561 560 1.010 0.54 1.07 0.73
681 680 1.200 0.48 1.46 0.67
821 820 1.340 0.43 1.64
102 1000 1.530 0.40 1.82 0.55
Note:
  • 频率测量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

SMT功率电感 (TPSRH) 料号标识

TPSRH63 - 2R2 N

型号
TPSRH63 TPSRH105
TPSRH65 TPSRH124
TPSRH73 TPSRH125
TPSRH74 TPSRH127

电感值
2R2 2.20µH
120 12.00µH
121 120.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
