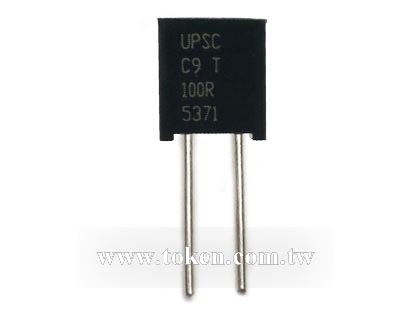

小型化超精密網絡電阻 (UPSC)

(UPSC) 超精密網阻 - 產品簡介

德鍵 (UPSC) 小型化超精密電阻網絡建立精確度的標竿。

< >
  • 徑向引出線超精密網絡電阻 - UPSC 系列
  • 徑向超精密網阻 - (UPSC)
  • 網絡超精密電阻 - (UPSC) 徑向引出線

在現代電子產品、通訊設備、儀器儀表、和消費產品趨向小型化,電路板的布局設計密度也越來越緊密。因應市場的需求,德鍵電子緊接著 UPR 超精密系列,推出了 UPSC 小型化系列,溫度係數收窄至 C10 (±2 ppm/°C),小巧的網絡電阻的尺寸。

徑向引腳型 UPSC/UPR 網阻系列,是由德鍵生產的 EE/RE 1/10 成品,經選配組裝而成,滿足品質一致性的檢驗項目要求。由於選配補償效果,整體上,具有更小的標稱阻值和溫度係數偏差,適用於精密電子儀器儀表的模擬電子線路。

UPSC / UPR 採用特別的鈍化材料隔层封裝,以防網絡電阻封裝受潮,且具有高穩定性、高精密性、和極低的溫度係數特性。

客戶可以自行訂定公差精度和溫度係數範圍,滿足挑戰性的設計,和具有專業性的技術要求。UPSC 網阻的溫度係數 TCR 和阻值特性,使 UPSC 網阻成為現代電子產品應用的理想選擇,包括測試和測量設備、工業、航空電子設備、和醫療設備或儀器。及其他的應用,如儀表放大器、數據轉換器、測量電橋電路、和高精度模擬電路等。

德鍵 UPSC 薄膜電阻網絡,也同時滿足個別客戶自定義設計的規格要求。並提供電阻器出色的精度和準確的公差 ±0.01%,極低的溫度係數 ±2ppm/°C,展現其卓越的穩定性能及軍規的溫度範圍。

德鍵的徑向出線型 UPSC 超精密電阻網絡系列是 Vishay,IRC,松下理想的替代元件,且提供更有競爭力的價格和快速交貨服務。
對於規格外的技術要求和特殊的應用,請與德鍵的業務代表聯繫。

下載 PDF 版本: 徑向引出線超精密網絡電阻 - (UPSC)。

UPSC 系列與 UPR 系列的差異點 :
  • UPSC 與 UPR 系列的電氣特性是相似的。
  • UPSC 系列有體積較小的優勢,但其阻值範圍受限制。
  • UPR 系列有更寬廣的電阻範圍優勢 10Ω~5MΩ。
應用 :
  • 電橋電路,精密放大器,試驗和測量。
  • 高精密儀表,醫療,精密旁通,模擬設備,分配器。
  • 音頻(高端立體聲設備),商業電子設備,數據轉換器。

特性 :
  • 緊密公差精度 T(±0.01%),優越溫度係數收窄至 C10 (±2 ppm/°C)。
  • 提供任何電阻範圍內的阻值,出色的穩定性和可靠性,金屬膜精密網絡符合 RoHS,及無鉛(Pb-Free)標準。

(UPSC) 小型化尺寸及技術參數

(UPSC) 尺寸圖超精密網絡電阻 (UPSC) 小型化尺寸圖
超精密網絡電阻
尺寸(Unit: mm) A 7.65± 0.3
B 8.6± 0.3
C 2.6± 0.3
D 0.6 ± 0.05
E 3.81± 0.5
工作溫度範圍 (°C) -10°C ~ +70°C
額定功率 @70°C (W) 0.2W
最大工作電壓 (V) 250V
標稱阻值範圍 (Ω) 40Ω ~ 5MΩ 200Ω ~ 500KΩ
標稱阻值誤差 (%) A2(±0.02%), A5(±0.05%), B(±0.1%) T(±0.01%), A2(±0.02%), A5(±0.05%),B(±0.1%)
溫度係數 (ppm/°C) @TCR: +25°C ~ +85°C C9(±3ppm/°C), C7(±5ppm/°C), C6(±10ppm/°C),
C5(±15ppm/°C), C3(±25ppm/°C)
C10(±2ppm/°C), C9(±3ppm/°C), C7(±5ppm/°C),
C6(±10ppm/°C), C5(±15ppm/°C), C3(±25ppm/°C)
備註:
  • 除表中規定外,還可以根據客戶要求選擇特定的溫度範圍,溫度係數指標相應調整。
  • 阻值及標稱阻值誤差超出上述規定指標,請洽詢德鍵電子業務部。

(UPSC) 小型化/(UPR) 標準型 - 超精密網絡電阻比較

(UPSC) 尺寸圖 (Unit: mm) 小型化超精密網絡電阻 (UPSC) 尺寸圖 (Unit: mm)
小型化超精密網絡電阻
(UPR) 尺寸圖 (Unit: mm) 標準型超精網絡電阻 (UPR) 尺寸圖 (Unit: mm)
標準型超精網絡電阻
標稱阻值範圍 (Ω) 標稱阻值誤差 (%) 溫度係數 (ppm/°C)
[TCR: +25°C ~ +85°C]
UPSC 小型化 UPR 標準型
40Ω ~ 5MΩ 10Ω ~ 5MΩ A2 ± 0.02%
A5 ±0.05%
B ± 0.1%
C9 ± 3ppm/°C
C7 ± 5ppm/°C
C6 ± 10ppm/°C
C5 ± 15ppm/°C
C3 ± 25ppm/°C
200Ω ~ 500KΩ 100Ω ~ 500KΩ T ± 0.01%
A2 ± 0.02%
A5 ± 0.05%
B ± 0.1%
C10 ± 2ppm/°C
C9 ± 3ppm/°C
C7 ± 5ppm/°C
C6 ± 10ppm/°C
C5 ± 15ppm/°C
C3 ± 25ppm/°C

(UPSC) 阻值範圍在40Ω ~ 5MΩ 料號標識

UPSC 530R A5 C6 P
型號
UPSC
阻值 (Ω)
53R 53Ω
530R 530Ω
5K3 5.3KΩ
53K 53KΩ
530K 530KΩ
阻值公差 (%)
A2 ±0.02%
A5 ±0.05%
B ±0.10%
溫度系數 (PPM/°C)
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C9 ±3ppm/°C
包裝方式
P 散裝

(UPSC) 阻值範圍在 200Ω ~ 500KΩ 料號標識

UPSC 10K T C6 P
型號
UPSC
阻值 (Ω)
200R 200Ω
10K 10KΩ
100K 100KΩ
阻值公差 (%)
T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.10%
溫度系數 (PPM/°C)
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C9 ±3ppm/°C
C10 ±2ppm/°C
包裝方式
P 散裝
