高選擇型電視機/錄像機 陶瓷濾波器 (LTT MA)

(LTT MA) 陶瓷濾波器 產品簡介

電視/錄像機陶瓷高選擇性帶通濾波器兼容 Murata SFT。

< >
  • 高選擇型電視機-錄像機 陶瓷濾波器 (LTT MA)

LTT MA 高選擇型電視機錄像機用系列是 4 個元件組成的器件,比傳統的 LT (Murata SFE Series) Ceramic Filters 更能提供高的選擇性,改善假響應,及體積小的特點。

德鍵提供完整壓電元器件尺寸,頻率範圍齊全(與村田壓電陶瓷系列相容),多種帶寬可供選擇,體積小,高性能,及超薄,以疊層式聯結有著高選擇性、高穩定性,并提供產品目錄下載。

德鍵生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準,可依客戶的需求制造,若需特殊規格型式,請與德鍵電子業務聯系。

下載 PDF 版本: 高選擇型電視機/錄像機 陶瓷濾波器 (LTT MA)。

主要特性 :
  • 插入損耗 (dB) 9 ~ 10。
  • 與村田濾波器 SFT 系列相容。
  • 輸入/輸出阻抗 (Ω) 470 ~ 1000。
  • 中心頻率 (fo) (MHz) 4.500 ~ 6.742。
  • 小體積尺寸(單位 mm):15.0±2.0 × 7.5±2.0 × 3.0±1.0。

(LTT MA) 外形尺寸 (單位: mm)

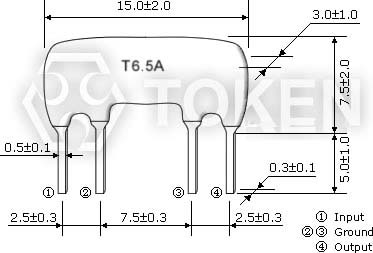

電視機/錄像機陶瓷濾波器 (LTT MA) 尺寸圖 (單位: mm) 電視機/錄像機陶瓷濾波器
(LTT MA) 尺寸圖 (單位: mm)

(LTT MA) 技術特性

陶瓷濾波器 (LTT MA) 特性曲線 陶瓷濾波器 (LTT MA) 特性曲線
型 號 標稱中心頻率 (fo)(MHz) 3 分貝帶寬 (KHz) min 20 分貝帶寬 (KHz) max 插入損耗 (dB) max 阻帶衰耗 (dB)min 輸入/輸出阻抗 (Ω)
LTT4.5MA 4.500 fo±40 370 10.0 40(4.5+0.8-1.0 MHz) 1000
LTT4.72MA 4.724 fo±40 370 10.0 40(4.72+0.8-1.0 MHz) 1000
LTT5.5MA 5.500 fo±50 350 9.0 40(5.5±1MHz) 600
LTT5.74MA 5.742 fo±50 350 9.0 50(5.74±1MHz) 600
LTT6.0MA 6.000 fo±50 400 9.0 50(6.0±1MHz) 470
LTT6.25MA 6.250 fo±50 400 9.0 50(6.25±1MHz) 470
LTT6.5MA 6.500 fo±50 400 9.0 50(6.5±1MHz) 470
LTT6.74MA 6.742 fo±50 400 9.0 50(6.74±1MHz) 470

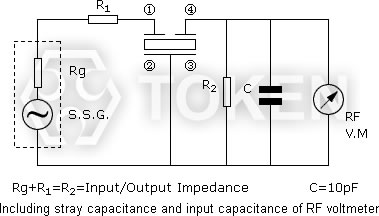

(LTT MA) 測試電路

濾波器 (LTT MA) 測試電路 濾波器 (LTT MA) 測試電路

(LTT MA) 料號標識

LTT4.5MA P
型 號
包裝方式
