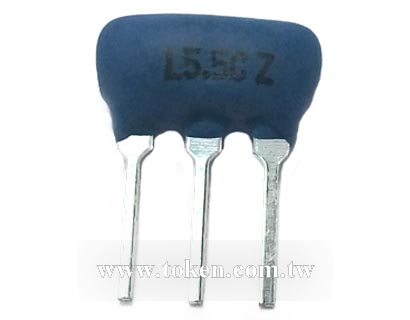

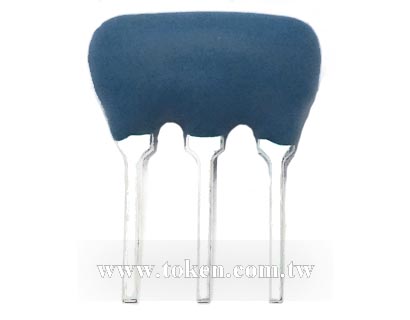

低假響應型 陶瓷濾波器 電視機錄像機用 (LTS MCB/MDB)
(LTS MCB/MDB) 低假響應型陶瓷濾波器 - 產品簡介
德鍵 (LTS MCB/MDB) 陶瓷濾波器適用於多路聲音電視，兼容村田 SFSH。.
<
>
(LTS MCB/MDB) 電視機/錄像機用系列濾波器(陶瓷濾波器低假響應型)，應用於電視、錄像、視頻、信號帶有極佳的響應特性。採用厚度剪切振動模式，與 Murata SFSH MCB/MDB 兼容。在視頻信號波段內具有出色的阻帶衰耗性，適用於多路聲音電視。可應用濾波器特定的設計，包括不同的壓電帶通器件和Q規格，以適應頻率要求。德鍵陶瓷濾波器可以為您提供高性能、高質量和穩定性。
(LTS MCB/MDB) 在視頻信號波段具有出色的雜散特性。額定中心頻率為 4.500kHz、5.500kHz、6.000kHz、和6.500kHz。尺寸 (10 x 8.0 x 4.0 mm)，最大插入损耗 6dB，阻帶衰耗 (0~fo) 低至 30dB。
德鍵生產的陶瓷濾波器、諧振器、鑒頻器等壓電陶瓷產品符合 RoHS 標準，可依客戶的需求制造，若需特殊規格型式，請與德鍵電子業務聯系。
下載 PDF 版本: 低假響應型陶瓷濾波器 (LTS MCB/MDB)。
主要特性 :
- 插入損耗 (dB) 6.0。
- 輸入/輸出阻抗 (Ω) 1000，600，470。
- 與村田濾波器 SFSH MCB/MDB 系列相容。
- 中心頻率 (fo) (MHz) 4.500，5.500，6.000。
- 小體積尺寸（單位 mm）：10.0 max × 8.0 max × 4.0 max。

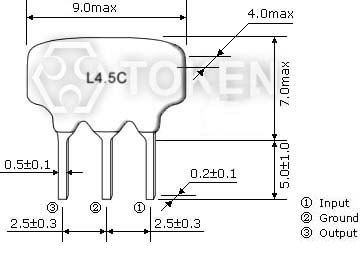

(LTS MCB/MDB) 外形尺寸 (單位: mm)
低假響應型 陶瓷濾波器(LTS MCB/MDB) 尺寸圖 (單位: mm) |
(LTS MCB/MDB) 技術特性
(LTS MCB/MDB) 濾波器 特性曲線 |
||||||||||||||||
| 型 號 | 標稱中心頻率 (fo)(MHz) | 3分貝帶寬 (KHz) min | 20分貝帶寬 (KHz) max | 插入損耗 (dB) max | 阻帶衰耗 (dB)min | 輸入/輸出阻抗 (Ω) | ||||||||||
| LTS4.5MCB | 4.500 | fo±60 | 600 | 6.0 | 30 | 1000 | ||||||||||
| LTS4.5MDB | 4.500 | fo±70 | 750 | 6.0 | 30 | 1000 | ||||||||||
| LTS5.5MCB | 5.500 | fo±60 | 600 | 6.0 | 30 | 600 | ||||||||||
| LTS5.5MDB | 5.500 | fo±80 | 750 | 6.0 | 30 | 600 | ||||||||||
| LTS6.0MCB | 6.000 | fo±60 | 600 | 6.0 | 30 | 470 | ||||||||||
| LTS6.0MDB | 6.000 | fo±80 | 750 | 6.0 | 30 | 470 | ||||||||||
| LTS6.5MCB | 6.500 | fo±70 | 650 | 6.0 | 30 | 470 | ||||||||||
| LTS6.5MDB | 6.500 | fo±80 | 800 | 6.0 | 30 | 470 | ||||||||||
(LTS MCB/MDB) 測試電路
(LTS MCB/MDB) 陶瓷濾波器 測試電路 |
(LTS MCB/MDB) 料號標識
| LTS4.5MCB | P | ||
 | | ||
|
|
