小型化通訊機用陶瓷濾波器 (LTM 455/450 U/W)

(LTM 455/450 U/W) 陶瓷濾波器 - 產品簡介

< >

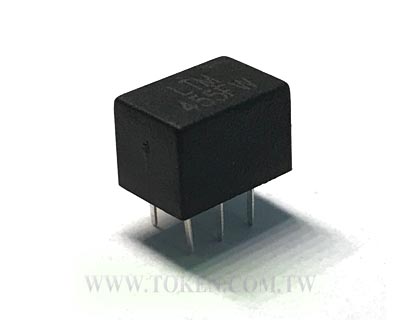

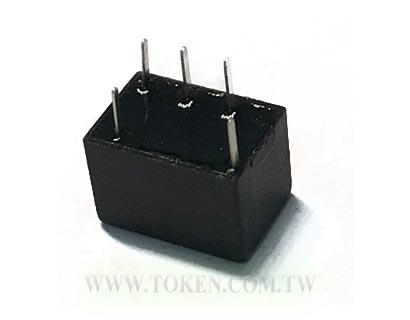

  • 通訊機用小型化陶瓷濾波器 (LTM 455/450 U/W)
  • 村田 CFU/CFWS 通訊機用陶瓷濾波器 (LTM 455/450 U/W)
  • 小型化陶瓷濾通訊機用波器 (LTM 455/450 U/W)

德鍵 LTM 455/450 U/W 陶瓷濾波器通訊機用,是村田 CFU/CFWS 系列的小型化。有體積小、高選擇性的特點。

此款超小型化通訊機用系列比傳統型的體積小 40%,性能更優越。主要用於高級的無線電收發機或收發器上。

下載 PDF 版本: 陶瓷濾波器通訊機用 (LTM 455/450 U/W)。

主要特性 :
  • LTM 455 EU 尺寸(單位 mm):6.5 × 6.5 × 6.2 。
  • LTM 455 EW 尺寸(單位 mm):6.5 × 9.5 × 6.2 。
  • LTM 455 EU 阻帶衰耗 fo±100KHz (dB) min:28,35 。
  • LTM 455 EU 阻帶衰耗 fo±100KHz (dB) min:40,60 。
  • 中心頻率 (fo) (KHz) 455±2.0。
  • 插入損耗 (dB) 4.0,6.0。
  • 輸入/輸出阻抗 (Ω):1000,1500,2000。
  • 與村田濾波器 CFUM/WM 455/450 系列相容。

(LTM 455/450 U/W) 通訊機用陶瓷濾波器 外形尺寸(單位: mm)

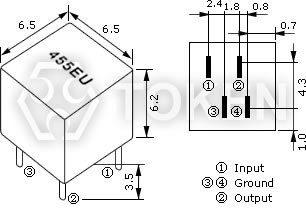

陶瓷濾波器通訊機用 (LTM 455 EU) 尺寸圖 通訊機用陶瓷濾波器
(LTM 455 EU) 小型化尺寸圖

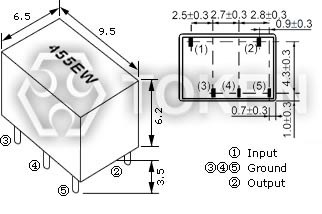

陶瓷濾波器通訊機用 (LTM 455 EW) 尺寸圖 陶瓷濾波器通訊機用
(LTM 455 EW) 小型化尺寸圖

(LTM 455/450 U/W) 小型化陶瓷濾波器 技術特性

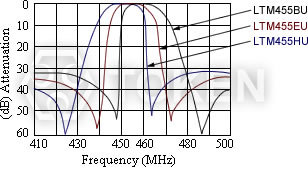

(LTM 455 U) 特性曲線 陶瓷小型化濾波器
(LTM 455 U) 特性曲線

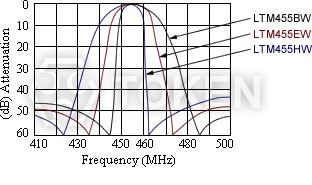

(LTM 455 W) 特性曲線 陶瓷小型化濾波器
(LTM 455 W) 特性曲線
型 號 中心頻率
(KHz)
插入損耗
(dB) max
通帶波動
(dB) max
6分貝帶寬
(KHz) min
40分貝帶寬
(KHz)
max LTM455 U
50分貝帶寬
(KHz)
max LTM455 W
阻帶衰耗
fo±100KHz (dB) min
輸入/輸出 阻抗
(Ω)
LTM455 U LTM455 W
LTM455AU LTM455AW 455±2.0 4 2 ±17.5 ±40 ±35 28 40 1000
LTM455BU LTM455BW 455±2.0 4 2 ±15 ±30 ±30 28 40 1500
LTM455CU LTM455CW 455±2.0 4 2 ±12.5 ±24 ±24 28 40 1500
LTM455DU LTM455DW 455±1.5 4 2 ±10 ±20 ±20 28 40 1500
LTM455EU LTM455EW 455±1.5 6 2 ±7.5 ±15 ±15 28 40 1500
LTM455FU LTM455FW 455±1.5 6 2 ±6 ±12.5 ±12.5 28 40 2000
LTM455GU LTM455GW 455±1.5 6 2 ±4.5 ±10 ±10 28 40 2000
LTM455HU LTM455HW 455±1.0 6 2 ±3 ±9 ±9 28 40 2000
LTM455IU LTM455IW 455±1.0 6 2 ±2 ±7.5 ±7.5 28 40 2000
LTM455HTU LTM455HTW 455±1.0 6 2 ±3 ±9 ±9 35 60 2000
  • 同樣適用於中心頻率 450KHz。

(LTM 455/450 U/W) 測試電路

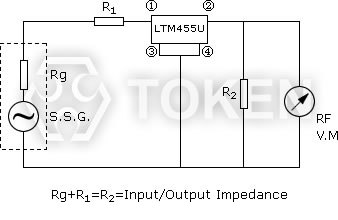

(LTM455U) 測試電路 I (LTM455U) 陶瓷濾波器
測試電路 I

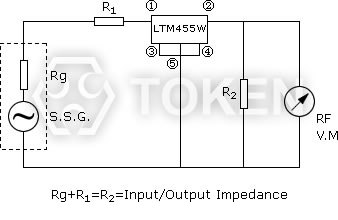

(LTM455W) 測試電路 II (LTM455W) 陶瓷濾波器
測試電路 II

(LTM 455/450 U/W) 小型化陶瓷濾波器通訊機用 料號標識

LTM455BU P
型 號
包裝方式
