德键电子 TPSPA 功率型电感系列封装于坚固贴面中,具有高饱和电流和低直流阻抗 (DCR)。提供六个行业标准的尺寸 (4.2 mm x 4.4 mm),(5.2 mm x 5.4 mm),(6.6 mm x 7.15 mm),(10.1 mm x 11.15 mm),(12.6 mm x 13.65 mm),及 (17.15 mm x 17.15 mm),厚度只有 1.2 mm to 7.0 mm。采用先进磁芯材料,工作温度范围 -25°C to +125°C。
这些高饱和电流电感适用于电压调节器模块应用,如桌上型、笔记型电脑,负载点转换器,工作站和伺服器,DC-DC 应用,以及高功率,高密度,高环境温度的应用。
德键电子 TPSPA 提供高峰值饱和电流和最大工作电流额定值,具有处理微处理器明显饱和余量的高电流要求。TPSPA 系列可提供饱和电流 (Isat) 范围从 2.0A 到 75A,额定电流 (Idc) 从 1.0A 到 43A,典型直流阻抗 (Typical DCR) 从 0.5mΩ 到 300.0mΩ,最大直流阻抗 (Max DCR) 从 0.65mΩ 到 350mΩ,这些特性可使铜损耗降低,并最大限度地提高了组件性能和系统效率。
德键可以生产超出这些规格的电感器,可根据要求提供定制。TPSPA 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,请联系我们的销售部门以了解更多信息。
下载 PDF 版本: 绕线大电流电感器 (TPSPA)。
SMT 绕线大电流电感器 (TPSPA) 尺寸图 |
||||||||||||||||
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | |||||||||||
TPSPA0420 | 4.2 ± 0.25 | 4.4 ± 0.35 | 2.0 Max. | 0.8 ± 0.3 | 1.5 ± 0.3 | |||||||||||
TPSPA0518 | 5.2 ± 0.25 | 5.4 ± 0.35 | 1.8 Max. | 1.0 ± 0.3 | 2.3 ± 0.3 | |||||||||||
TPSPA0530 | 5.2 ± 0.25 | 5.4 ± 0.35 | 3.0 Max. | 1.0 ± 0.3 | 2.3 ± 0.3 | |||||||||||
TPSPA0612 | 6.6 ± 0.25 | 7.15 ± 0.35 | 1.2 Max. | 1.5 ± 0.3 | 3.0 ± 0.3 | |||||||||||
TPSPA0615 | 6.6 ± 0.25 | 7.15 ± 0.35 | 1.5 Max. | 1.5 ± 0.3 | 3.0 ± 0.3 | |||||||||||
TPSPA0618 | 6.6 ± 0.25 | 7.15 ± 0.35 | 1.8 Max. | 1.5 ± 0.3 | 3.0 ± 0.3 | |||||||||||
TPSPA0624 | 6.6 ± 0.25 | 7.15 ± 0.35 | 2.4 Max. | 1.5 ± 0.3 | 3.0 ± 0.3 | |||||||||||
TPSPA0630 | 6.6 ± 0.25 | 7.15 ± 0.35 | 3.0 Max. | 1.5 ± 0.3 | 3.0 ± 0.3 | |||||||||||
TPSPA0650 | 6.6 ± 0.25 | 7.15 ± 0.35 | 5.0 Max. | 1.5 ± 0.3 | 3.0 ± 0.3 | |||||||||||
TPSPA1030 | 10.1 ± 0.25 | 11.15 ± 0.35 | 3.0 Max. | 2.0 ± 0.5 | 3.0 ± 0.5 | |||||||||||
TPSPA1040 | 10.85 ± 0.35 | 10.00 ± 0.3 | 4.0 Max. | 3.3 ± 0.5 | 2.0 ± 0.5 | |||||||||||
TPSPA1050 | 10.1 ± 0.25 | 11.15 ± 0.35 | 5.0 Max. | 2.0 ± 0.5 | 3.0 ± 0.5 | |||||||||||
TPSPA1335 | 12.6 ± 0.2 | 13.65 ± 0.35 | 3.5 Max. | 2.5 ± 0.5 | 3.8 ± 0.5 | |||||||||||
TPSPA1350 | 12.6 ± 0.2 | 13.65 ± 0.35 | 5.0 Max. | 2.5 ± 0.5 | 3.8 ± 0.5 | |||||||||||
TPSPA1360 | 12.6 ± 0.2 | 13.65 ± 0.35 | 6.0 Max. | 2.5 ± 0.5 | 3.8 ± 0.5 | |||||||||||
TPSPA1365 | 12.6 ± 0.2 | 13.65 ± 0.35 | 6.5 Max. | 2.5 ± 0.5 | 3.8 ± 0.5 | |||||||||||
TPSPA1770 | 17.15 Max. | 17.15 ± 0.35 | 7.0 Max. | 2.5 ± 0.5 | 12.0 ± 0.5 |
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||

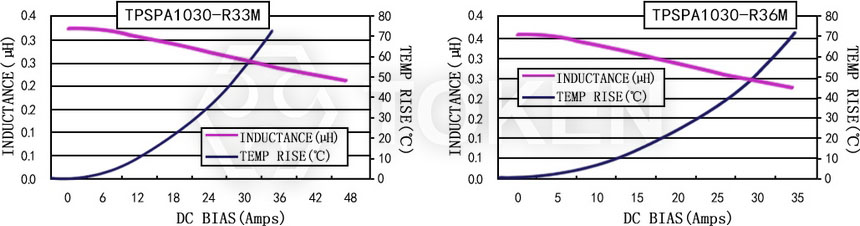

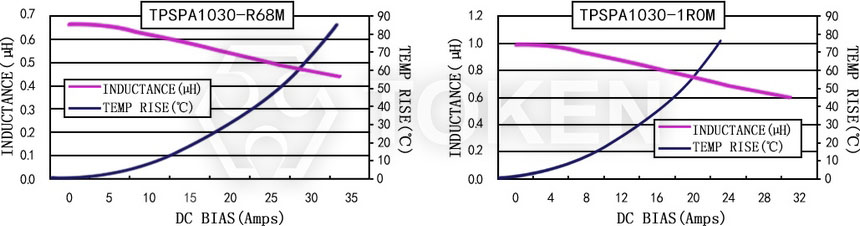

TPSPA1030-R33M | 0.33 | 1.6 | 23.0 | 32.0 |
TPSPA1030-R36M | 0.36 | 1.6 | 23.0 | 28.0 |

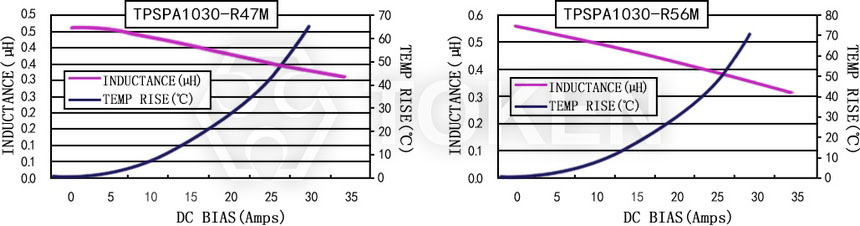

TPSPA1030-R47M | 0.47 | 2.5 | 23.0 | 26.0 |
TPSPA1030-R56M | 0.56 | 3.0 | 22.0 | 24.0 |
TPSPA1030-R68M | 0.68 | 3.4 | 21.0 | 23.0 |
TPSPA1030-1R0M | 1.00 | 6.0 | 15.0 | 21.0 |
TPSPA1030-1R5M | 1.50 | 7.5 | 12.0 | 18.0 |
TPSPA1030-2R2M | 2.20 | 9.0 | 11.0 | 14.0 |

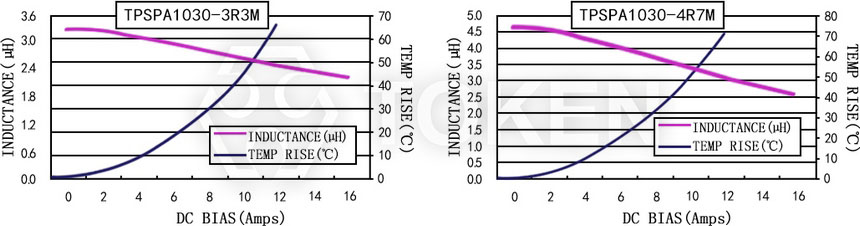

TPSPA1030-3R3M | 3.30 | 16.0 | 9.0 | 12.0 |
TPSPA1030-4R7M | 4.70 | 22.5 | 7.0 | 10.0 |

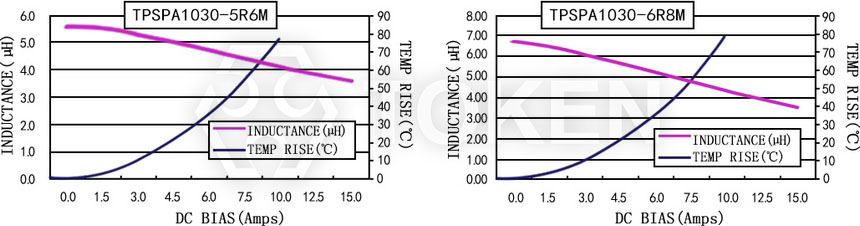

TPSPA1030-5R6M | 5.60 | 30.0 | 6.0 | 10.0 |
TPSPA1030-6R8M | 6.80 | 35.0 | 5.5 | 7.5 |

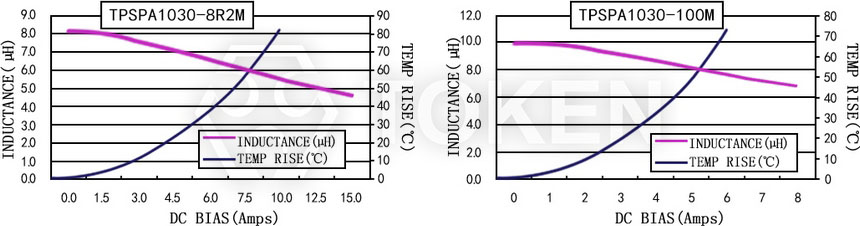

TPSPA1030-8R2M | 8.20 | 45.0 | 5.0 | 7.0 |
TPSPA1030-100M | 10.00 | 55.0 | 4.5 | 6.5 |

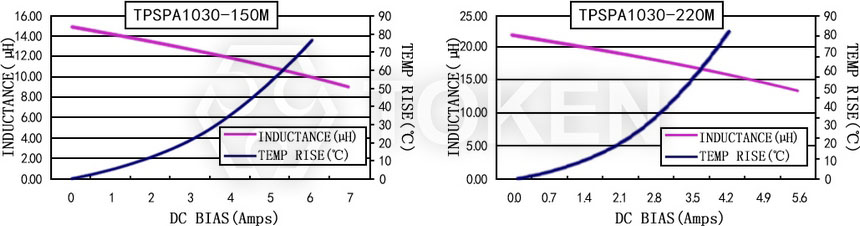

TPSPA1030-150M | 15.00 | 65.0 | 4.0 | 5.0 |
TPSPA1030-220M | 22.00 | 99.0 | 3.0 | 4.0 |

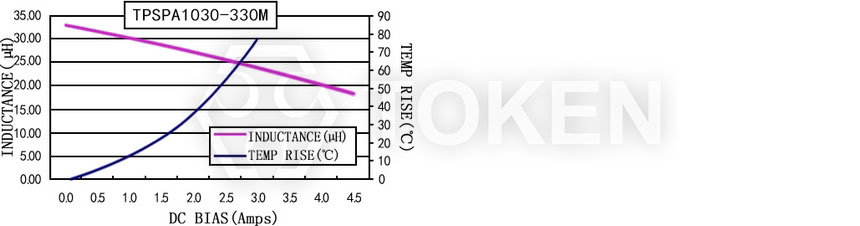

TPSPA1030-330M | 33.00 | 145.0 | 2.0 | 3.0 |
|

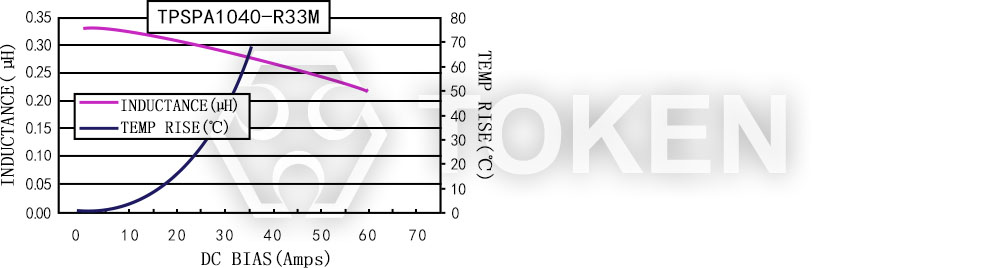

产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||
TPSPA1040-R15M | 0.15 | 0.65 | 40.0 | 75.0 |
TPSPA1040-R22M | 0.22 | 1.0 | 35.0 | 60.0 |
TPSPA1040-R33M | 0.33 | 1.2 | 25.0 | 51.0 |

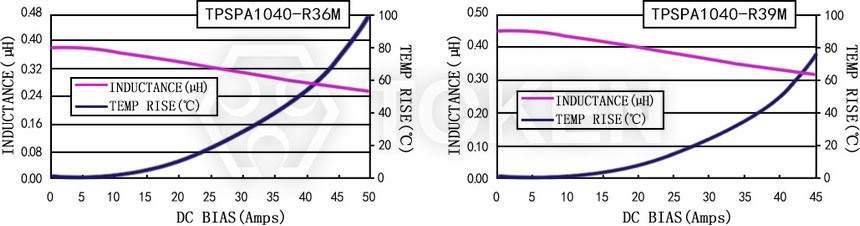

TPSPA1040-R36M | 0.36 | 1.2 | 25.0 | 50.0 |
TPSPA1040-R39M | 0.39 | 1.2 | 25.0 | 45.0 |

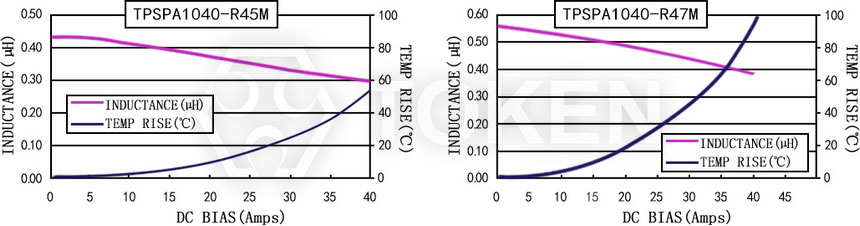

TPSPA1040-R47M | 0.47 | 1.68 | 24.0 | 35.0 |

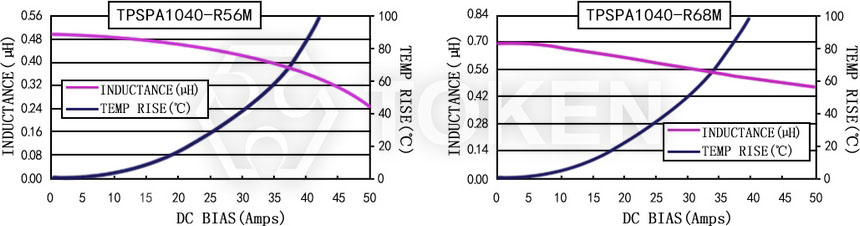

TPSPA1040-R56M | 0.56 | 1.8 | 23.5 | 33.0 |
TPSPA1040-R68M | 0.68 | 2.4 | 23.0 | 30.0 |

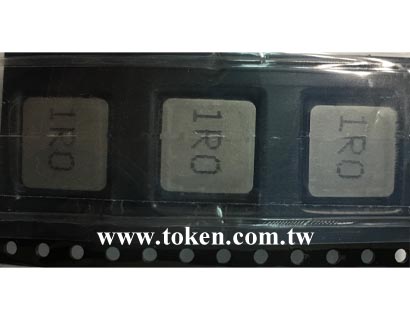

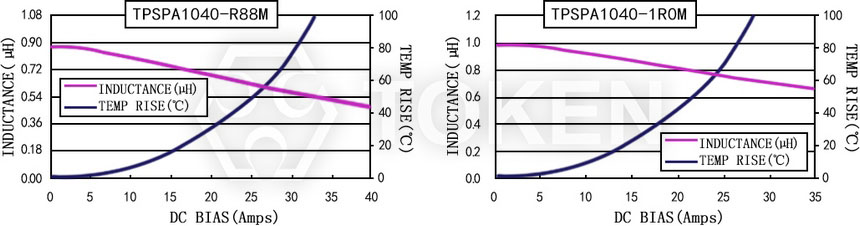

TPSPA1040-1R0M | 1.00 | 3.3 | 18.0 | 28.0 |

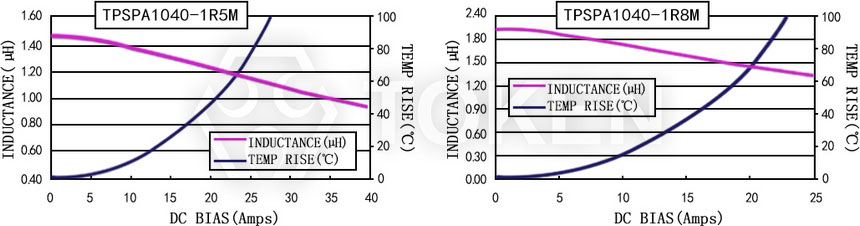

TPSPA1040-1R5M | 1.50 | 4.2 | 15.0 | 24.0 |
TPSPA1040-1R8M | 1.80 | 5.8 | 13.0 | 15.0 |

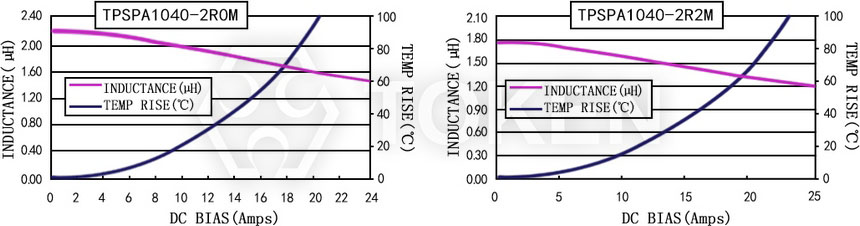

TPSPA1040-2R0M | 2.00 | 6.9 | 12.0 | 14.0 |
TPSPA1040-2R2M | 2.20 | 7.0 | 12.0 | 18.0 |

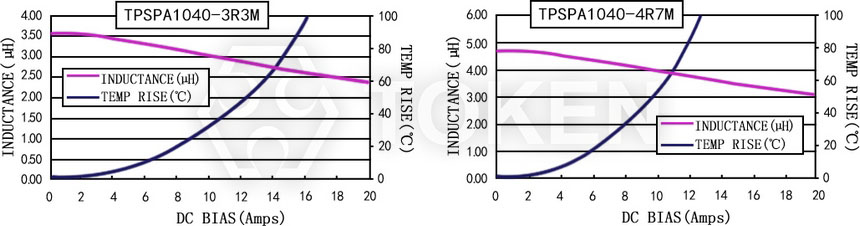

TPSPA1040-3R3M | 3.30 | 11.8 | 10.0 | 16.0 |

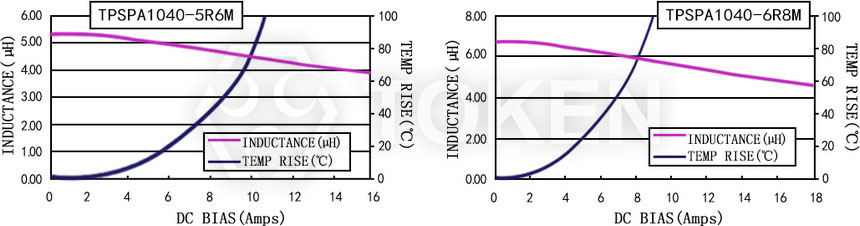

TPSPA1040-4R7M | 4.70 | 20.0 | 8.5 | 13.0 |
TPSPA1040-5R6M | 5.60 | 23.0 | 8.0 | 11.0 |
TPSPA1040-6R8M | 6.80 | 25.0 | 7.0 | 10.0 |

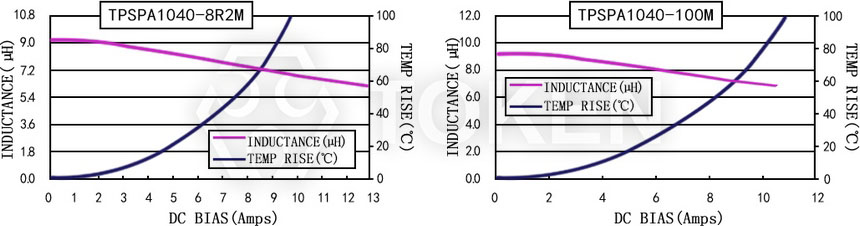

TPSPA1040-8R2M | 8.20 | 27.0 | 6.0 | 9.0 |
TPSPA1040-100M | 10.00 | 30.0 | 5.5 | 8.5 |

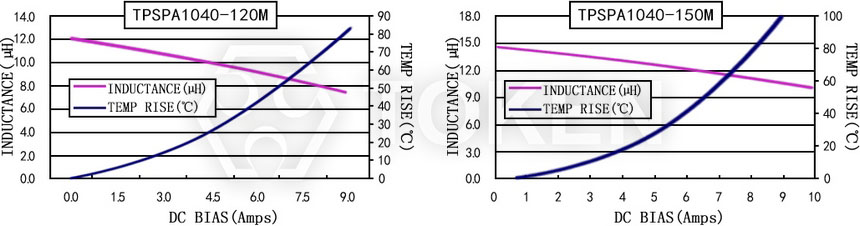

TPSPA1040-120M | 12.00 | 42.0 | 5.0 | 8.0 |
TPSPA1040-150M | 15.00 | 45.0 | 4.5 | 7.0 |

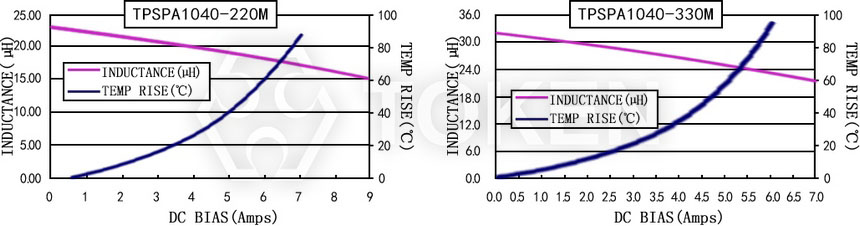

TPSPA1040-220M | 22.00 | 66.0 | 4.0 | 5.5 |
TPSPA1040-330M | 33.00 | 92.0 | 3.5 | 5.0 |
TPSPA1040-470M | 47.00 | 145.0 | 3.3 | 3.5 |
TPSPA1040-680M | 68.00 | 205.0 | 2.3 | 3.0 |

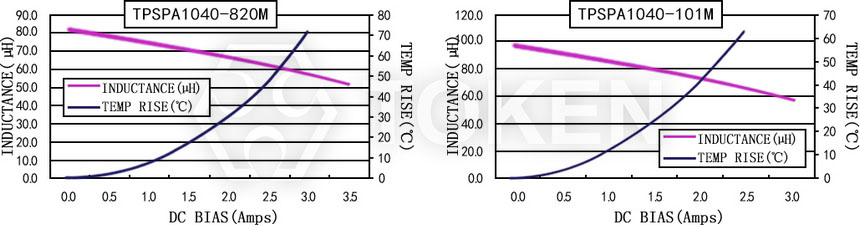

TPSPA1040-820M | 82.00 | 280.0 | 2.0 | 3.0 |
TPSPA1040-101M | 100.00 | 300.0 | 1.5 | 2.0 |
|
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||

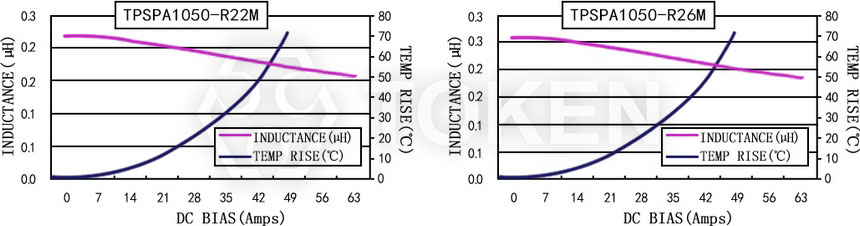

TPSPA1050-R22M | 0.22 | 0.8 | 37.0 | 60.0 |
TPSPA1050-R26M | 0.26 | 1.0 | 35.0 | 60.0 |

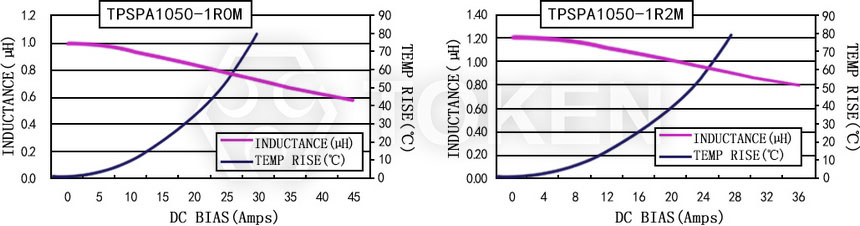

TPSPA1050-1R0M | 1.00 | 2.6 | 19.0 | 29.0 |
TPSPA1050-1R2M | 1.20 | 3.1 | 18.0 | 28.0 |

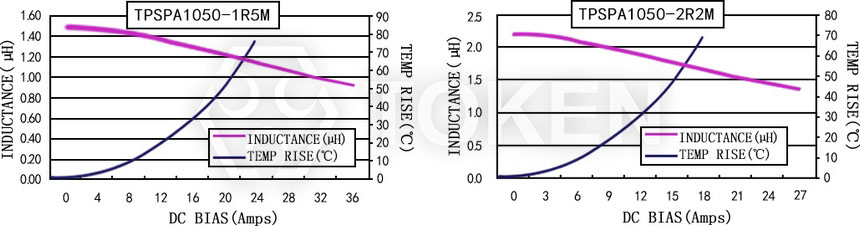

TPSPA1050-1R5M | 1.50 | 3.8 | 16.0 | 25.0 |
TPSPA1050-2R2M | 2.20 | 6.0 | 13.0 | 20.0 |

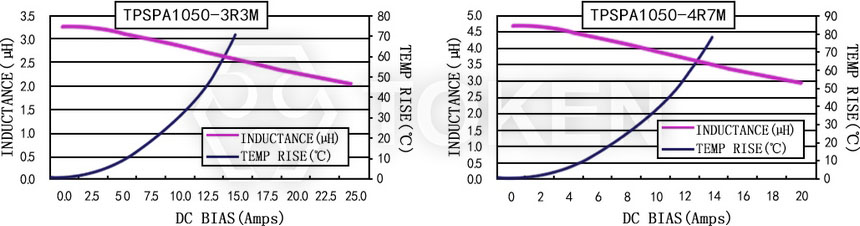

TPSPA1050-3R3M | 3.30 | 11.8 | 10.0 | 18.0 |
TPSPA1050-4R7M | 4.70 | 15.0 | 9.0 | 15.0 |

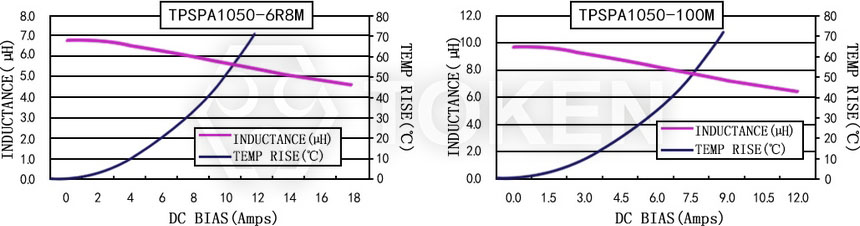

TPSPA1050-6R8M | 6.80 | 18.5 | 8.5 | 14.0 |
TPSPA1050-100M | 10.00 | 28.0 | 6.0 | 10.0 |

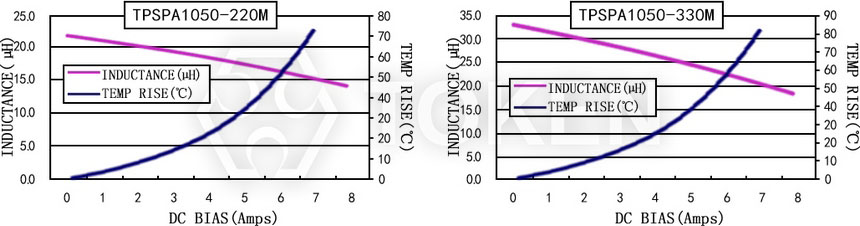

TPSPA1050-220M | 22.00 | 50.0 | 5.5 | 6.0 |
TPSPA1050-330M | 33.00 | 76.0 | 4.5 | 5.0 |
|
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||
TPSPA1335-R15M | 0.15 | 0.85 | 39.0 | 60.0 |
TPSPA1335-R22M | 0.22 | 1.3 | 38.0 | 57.0 |

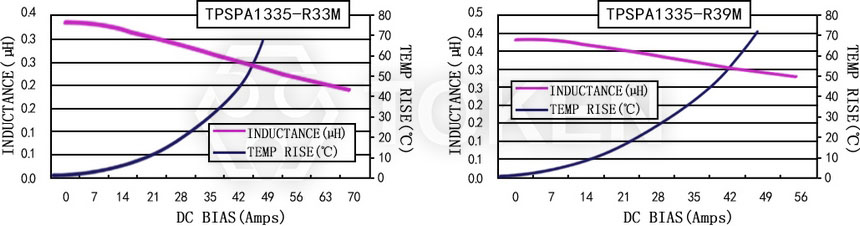

TPSPA1335-R33M | 0.33 | 1.5 | 36.5 | 52.0 |
TPSPA1335-R39M | 0.39 | 1.5 | 34.0 | 50.0 |

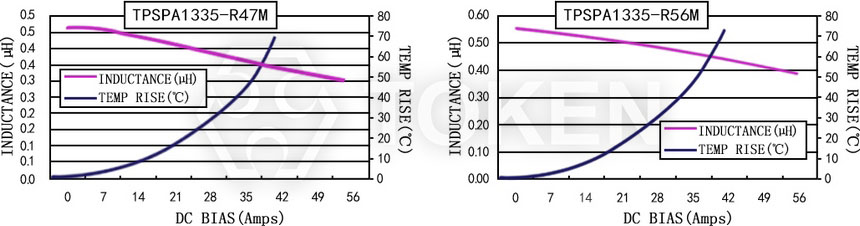

TPSPA1335-R47M | 0.47 | 2.0 | 32.0 | 47.0 |
TPSPA1335-R56M | 0.56 | 2.2 | 29.0 | 43.0 |

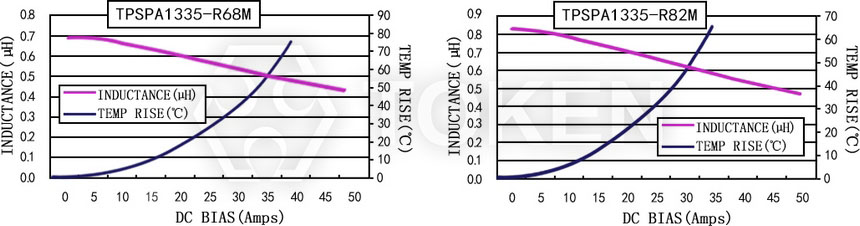

TPSPA1335-R68M | 0.68 | 2.5 | 28.0 | 41.0 |
TPSPA1335-R82M | 0.82 | 3.0 | 25.0 | 36.0 |

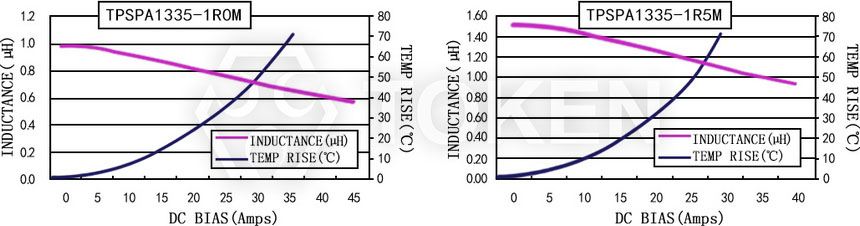

TPSPA1335-1R0M | 1.00 | 3.5 | 24.0 | 29.0 |
TPSPA1335-1R5M | 1.50 | 5.5 | 19.0 | 27.0 |

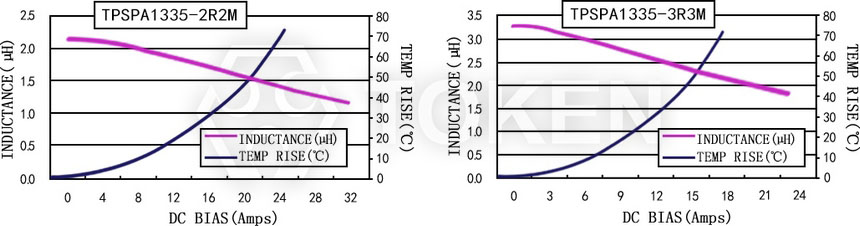

TPSPA1335-2R2M | 2.20 | 8.0 | 16.0 | 19.0 |
TPSPA1335-3R3M | 3.30 | 12.0 | 13.0 | 14.0 |

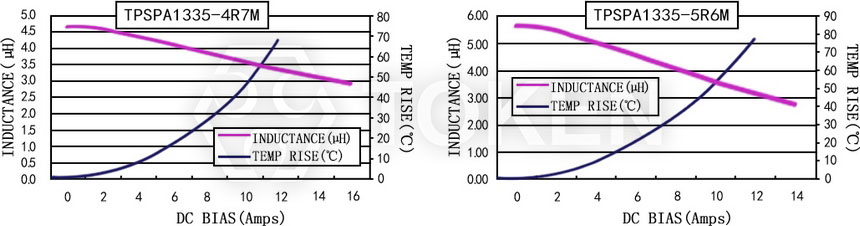

TPSPA1335-4R7M | 4.70 | 18.0 | 9.0 | 12.0 |
TPSPA1335-5R6M | 5.60 | 22.0 | 8.0 | 8.0 |

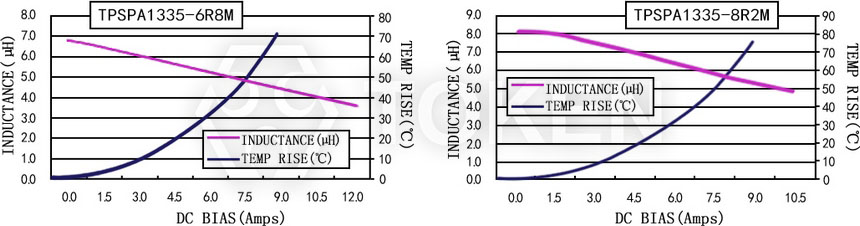

TPSPA1335-6R8M | 6.80 | 25.0 | 7.0 | 7.0 |
TPSPA1335-8R2M | 8.20 | 30.0 | 6.5 | 6.0 |

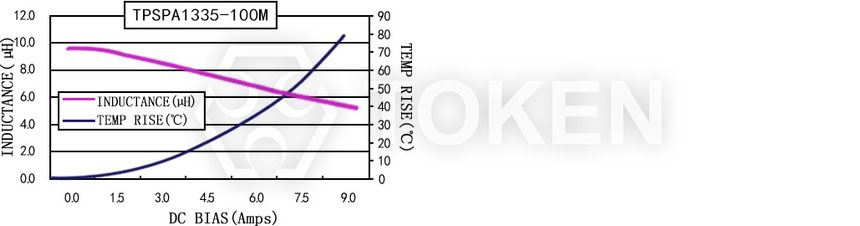

TPSPA1335-100M | 10.00 | 35.0 | 6.0 | 4.0 |
|
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||

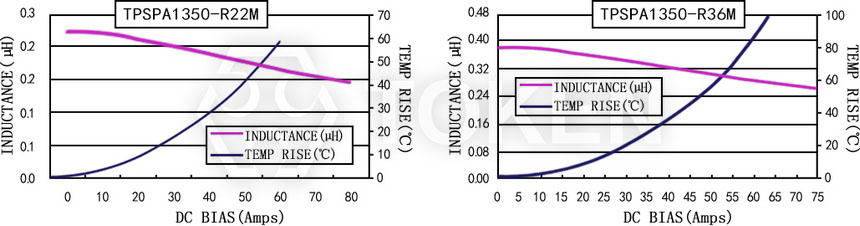

TPSPA1350-R22M | 0.22 | 0.9 | 43.0 | 60.0 |

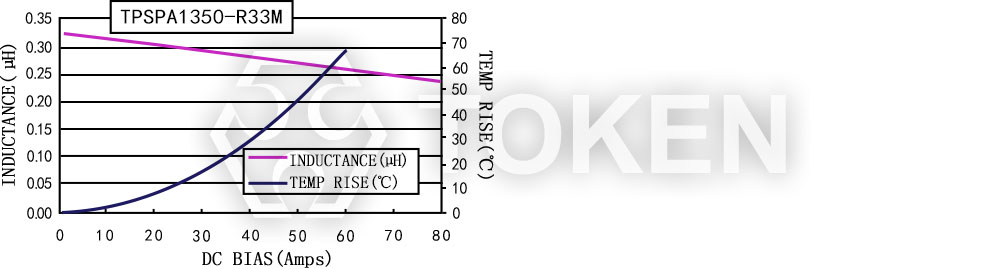

TPSPA1350-R33M | 0.33 | 1.1 | 41.0 | 80.0 |
TPSPA1350-R36M | 0.36 | 1.1 | 41.0 | 60.0 |

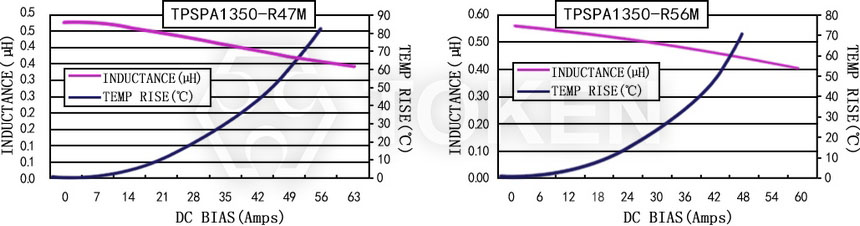

TPSPA1350-R47M | 0.47 | 1.3 | 39.0 | 52.0 |
TPSPA1350-R56M | 0.56 | 1.5 | 36.0 | 50.0 |

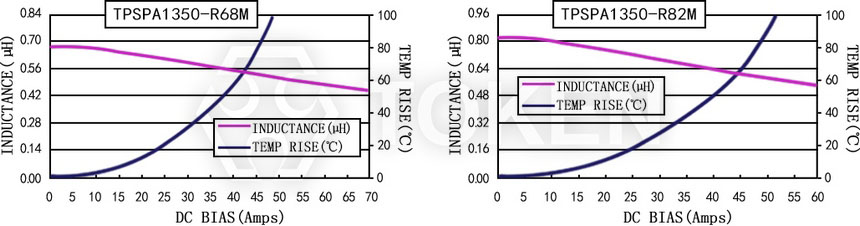

TPSPA1350-R68M | 0.68 | 1.5 | 32.0 | 40.0 |
TPSPA1350-R82M | 0.82 | 1.67 | 30.0 | 38.0 |

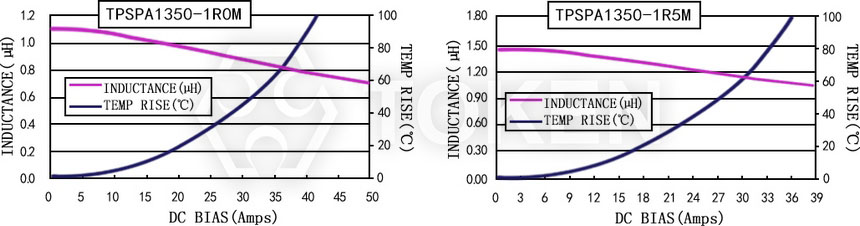

TPSPA1350-1R0M | 1.00 | 2.2 | 26.0 | 35.0 |
TPSPA1350-1R5M | 1.50 | 3.2 | 23.0 | 32.0 |

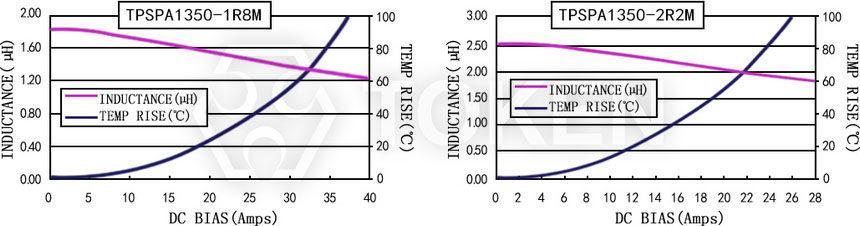

TPSPA1350-1R8M | 1.80 | 3.2 | 23.0 | 27.0 |
TPSPA1350-2R2M | 2.20 | 5.0 | 15.0 | 26.0 |

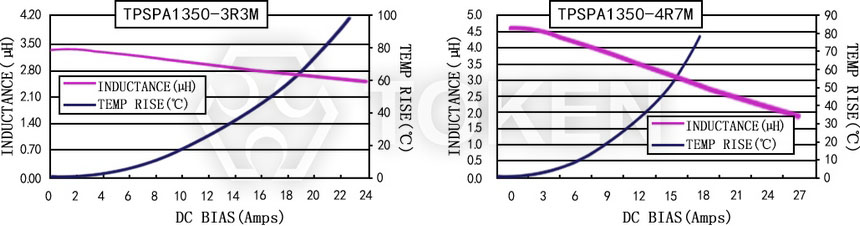

TPSPA1350-3R3M | 3.30 | 9.0 | 13.0 | 22.0 |
TPSPA1350-4R7M | 4.70 | 11.0 | 12.0 | 17.0 |

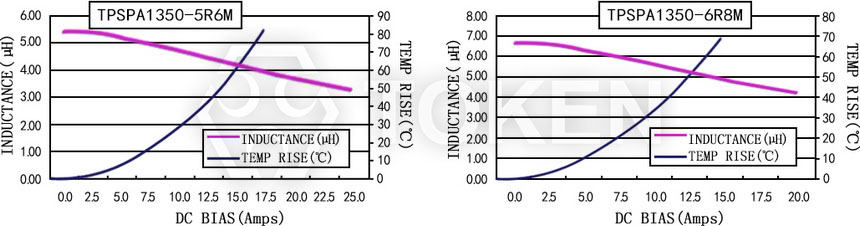

TPSPA1350-5R6M | 5.60 | 15.0 | 11.0 | 16.0 |
TPSPA1350-6R8M | 6.80 | 18.0 | 10.0 | 14.0 |

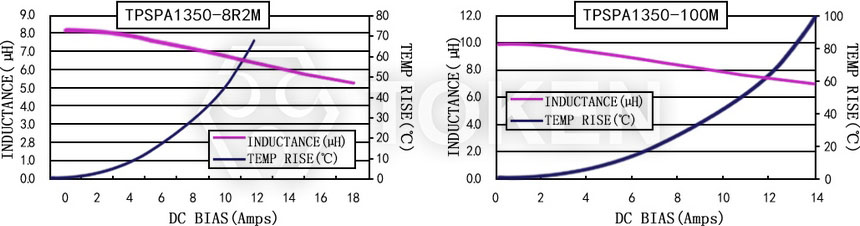

TPSPA1350-8R2M | 8.20 | 20.0 | 9.0 | 13.0 |
TPSPA1350-100M | 10.00 | 23.0 | 8.0 | 12.0 |

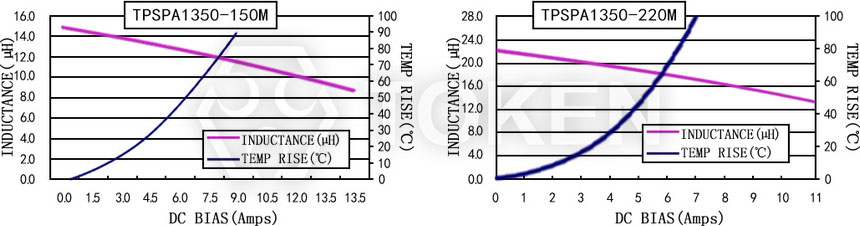

TPSPA1350-150M | 15.00 | 32.0 | 5.0 | 10.0 |
TPSPA1350-220M | 22.00 | 52.0 | 4.5 | 7.0 |

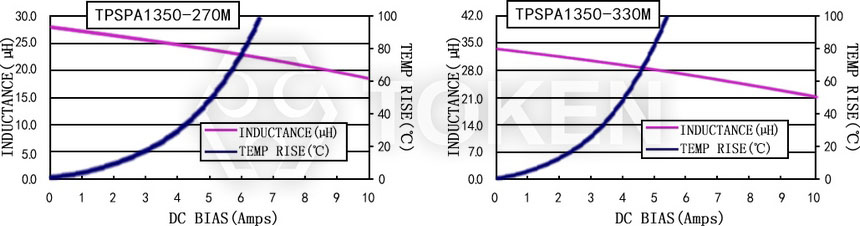

TPSPA1350-270M | 27.00 | 66.0 | 4.0 | 6.3 |
TPSPA1350-330M | 33.00 | 84.0 | 3.5 | 6.0 |

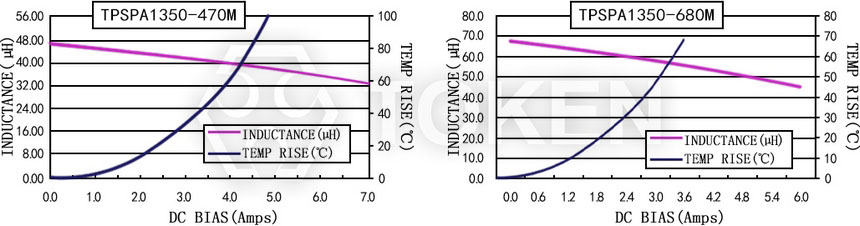

TPSPA1350-470M | 47.00 | 120.0 | 3.0 | 5.0 |
TPSPA1350-680M | 68.00 | 135.0 | 2.5 | 4.5 |
|
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||

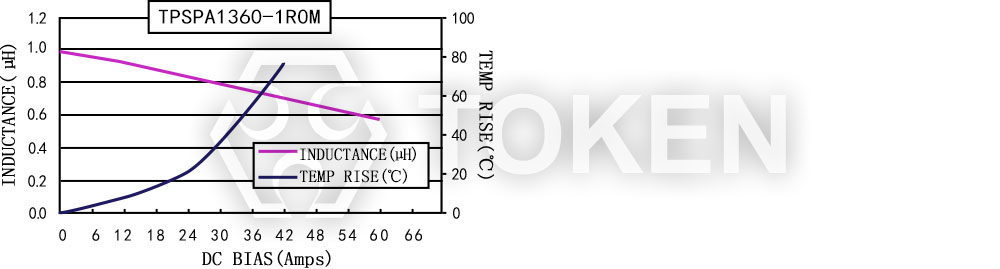

TPSPA1360-1R0M | 1.00 | 1.7 | 30.0 | 35.0 |

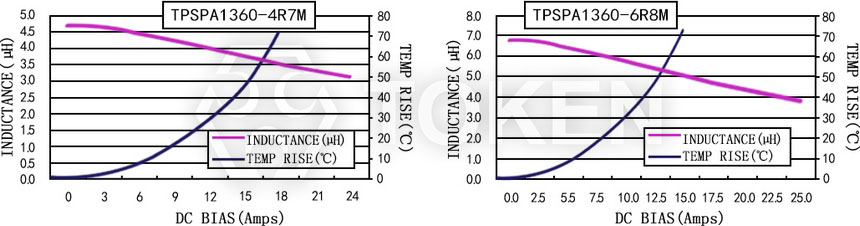

TPSPA1360-4R7M | 4.70 | 7.0 | 13.0 | 20.0 |
TPSPA1360-6R8M | 6.80 | 13.8 | 12.0 | 15.0 |

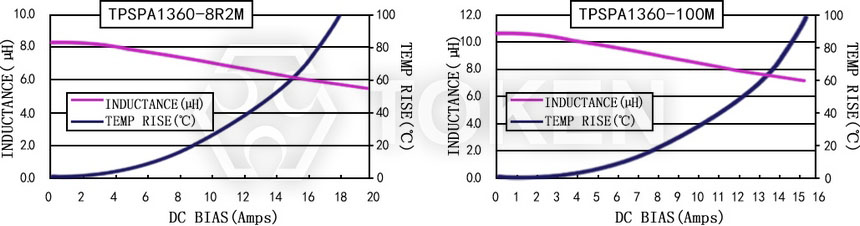

TPSPA1360-8R2M | 8.20 | 16.0 | 11.0 | 14.0 |
TPSPA1360-100M | 10.00 | 20.7 | 10.0 | 13.0 |

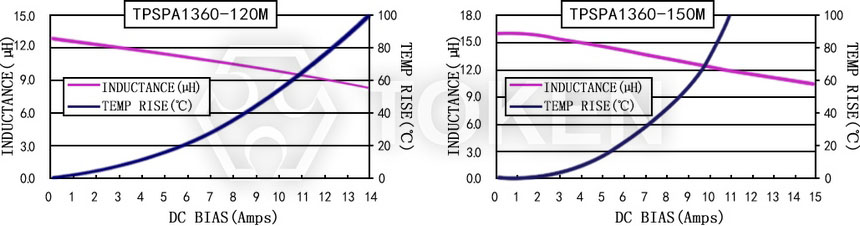

TPSPA1360-120M | 12.00 | 23.0 | 7.0 | 11.0 |
TPSPA1360-150M | 15.00 | 29.0 | 6.0 | 9.0 |

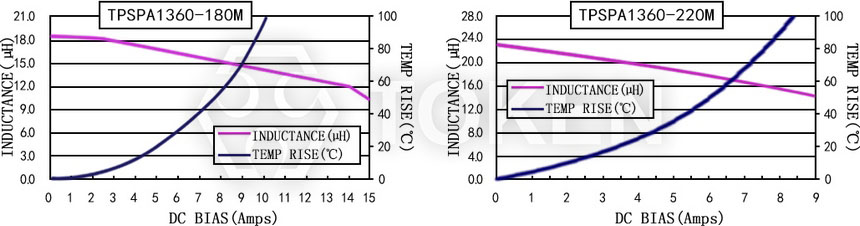

TPSPA1360-180M | 18.00 | 35.0 | 5.0 | 8.0 |
TPSPA1360-220M | 22.00 | 39.5 | 5.0 | 7.5 |

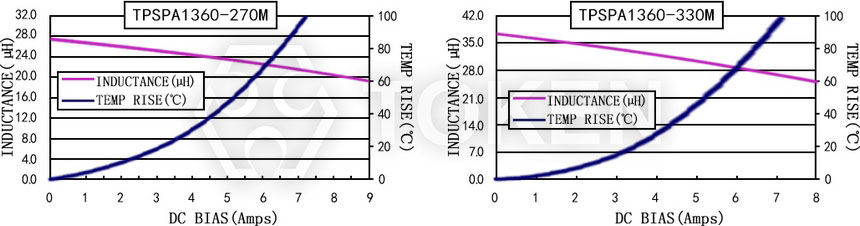

TPSPA1360-270M | 27.00 | 42.0 | 4.5 | 7.0 |
TPSPA1360-330M | 33.00 | 70.0 | 4.0 | 6.0 |

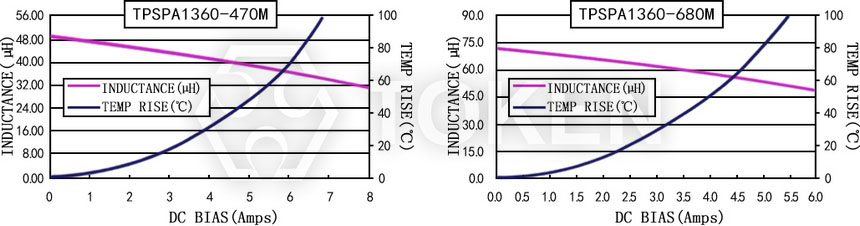

TPSPA1360-470M | 47.00 | 88.0 | 3.5 | 5.2 |
TPSPA1360-680M | 68.00 | 125.0 | 3.3 | 5.0 |

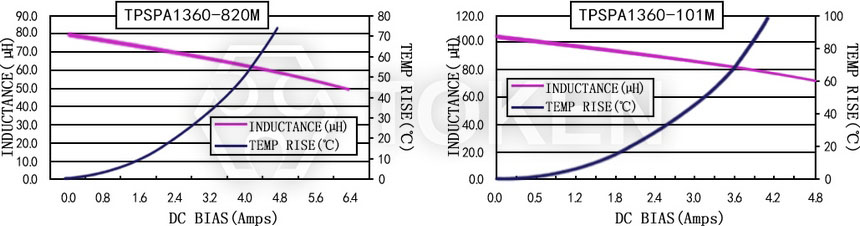

TPSPA1360-820M | 82.00 | 140.0 | 3.0 | 4.0 |
TPSPA1360-101M | 100.00 | 150.0 | 2.5 | 3.5 |

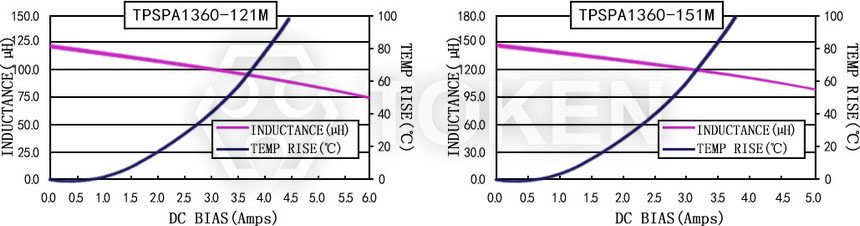

TPSPA1360-121M | 120.00 | 235.0 | 2.3 | 3.2 |
TPSPA1360-151M | 150.00 | 350.0 | 2.0 | 2.7 |
|
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||

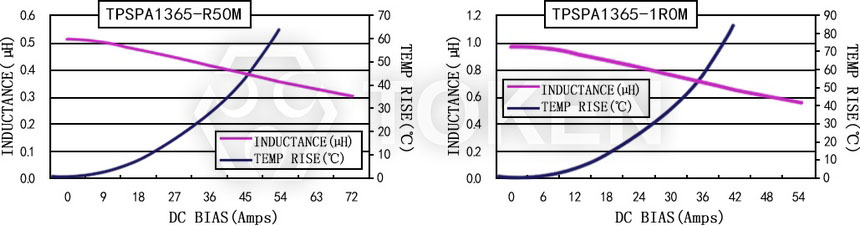

TPSPA1365-R50M | 0.50 | 1.0 | 39.0 | 55.0 |
TPSPA1365-1R0M | 1.00 | 1.67 | 30.0 | 35.0 |

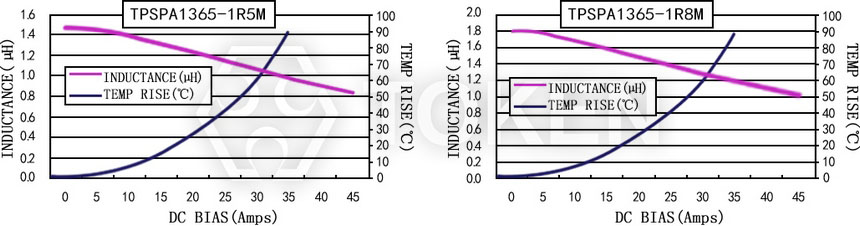

TPSPA1365-1R5M | 1.50 | 2.5 | 24.0 | 30.0 |
TPSPA1365-1R8M | 1.80 | 2.5 | 24.0 | 28.0 |

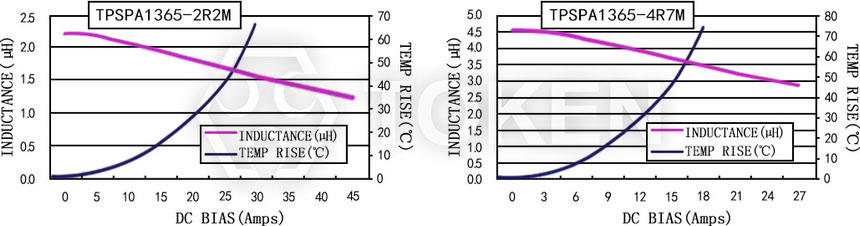

TPSPA1365-2R2M | 2.20 | 3.0 | 23.0 | 28.0 |
TPSPA1365-4R7M | 4.70 | 7.0 | 13.0 | 18.0 |

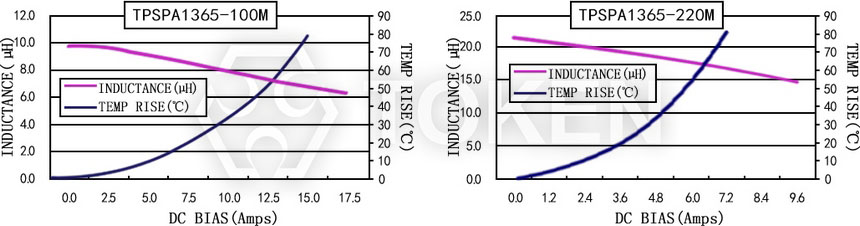

TPSPA1365-100M | 10.00 | 19.0 | 10.0 | 13.0 |
TPSPA1365-220M | 22.00 | 36.0 | 5.0 | 7.5 |
TPSPA1365-330M | 33.00 | 64.0 | 4.5 | 8.0 |
TPSPA1365-470M | 47.00 | 82.0 | 4.0 | 6.0 |
|
产品料号 | 电感值 (µH) @ (0A) ±20% |
直流阻抗 (mΩ) @25°C | 额定电流 Idc (A) | 饱和电流 Isat (A) |
(Max) | ||||

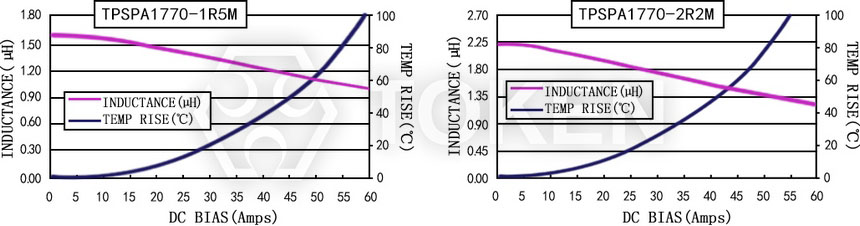

TPSPA1770-1R5M | 1.50 | 2.15 | 40.0 | 40.0 |
TPSPA1770-2R2M | 2.20 | 2.5 | 37.0 | 34.0 |

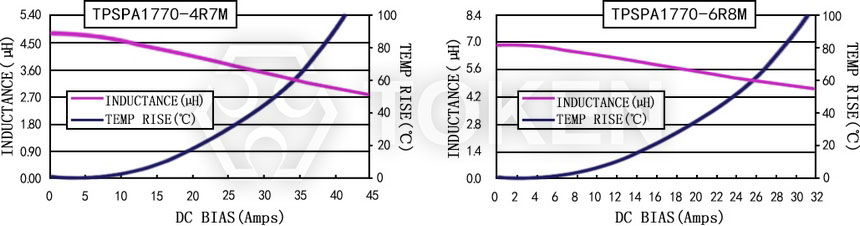

TPSPA1770-4R7M | 4.70 | 4.72 | 27.0 | 24.0 |
TPSPA1770-6R8M | 6.80 | 7.55 | 20.0 | 22.0 |

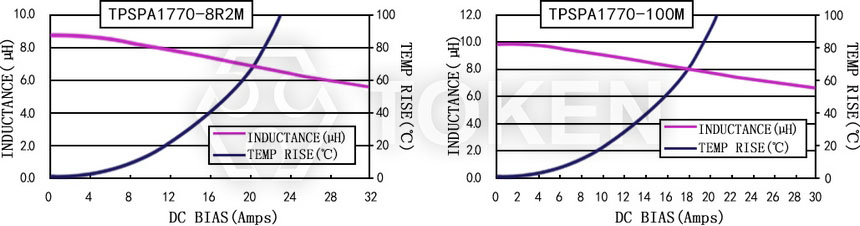

TPSPA1770-8R2M | 8.20 | 8.7 | 16.0 | 20.0 |
TPSPA1770-100M | 10.00 | 10.0 | 14.0 | 18.0 |

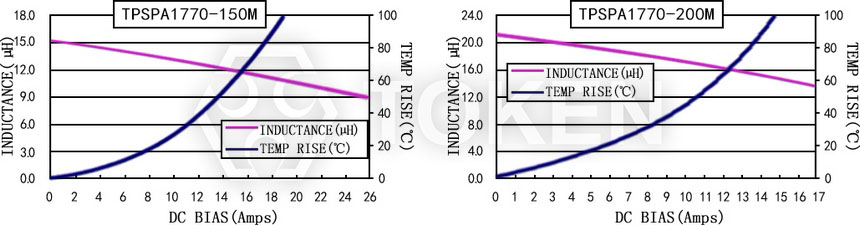

TPSPA1770-150M | 15.00 | 15.5 | 12.0 | 13.0 |
TPSPA1770-200M | 20.00 | 21.9 | 9.7 | 12.0 |

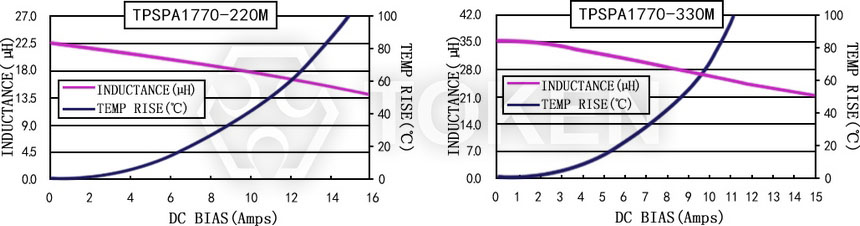

TPSPA1770-220M | 22.00 | 23.0 | 9.5 | 11.0 |
TPSPA1770-330M | 33.00 | 37.0 | 9.0 | 10.0 |

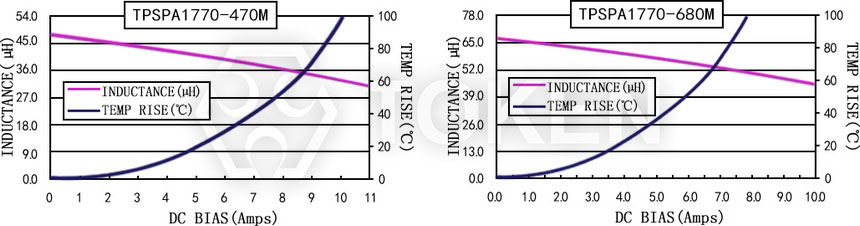

TPSPA1770-470M | 47.00 | 47.0 | 6.8 | 7.5 |
TPSPA1770-680M | 68.00 | 85.0 | 5.2 | 6.5 |
|
TPSPA | 0420 | - | R10 | M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
