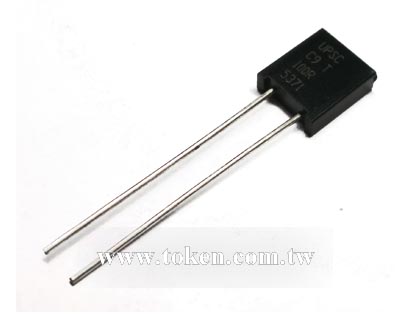

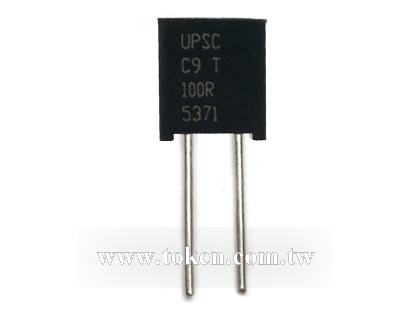

超精密网络电阻 径向引出线 (UPSC)

径向引出线超精密网络电阻 - (UPSC) 产品简介

德键 (UPSC) 径向引出线超精密电阻网络建立精确度的标竿。

< >
  • 径向引出线超精密网络电阻 - UPSC 系列
  • Ultra Precision Resistor Networks (UPSC)
  • Ultra Precision Resistor Networks (UPSC)

在现代电子产品、通讯设备、仪器仪表、和消费产品趋向小型化,电路板的布局设计密度也越来越紧密。因应市场的需求,德键电子紧接着 UPR 超精密系列,推出了 UPSC 小型化系列,温度系数收窄至 C10 (±2 ppm/°C),小巧的网络电阻的尺寸。

径向引脚型 UPSC/UPR 网阻系列,是由德键生产的 EE/RE 1/10 成品,经选配组装而成,满足品质一致性的检验项目要求。由于选配补偿效果,整体上,具有更小的标称阻值和温度系数偏差,适用于精密电子仪器仪表的模拟电子线路。

UPSC / UPR 采用特别的钝化材料隔层封装,以防网络电阻封装受潮,且具有高稳定性、高精密性、和极低的温度系数特性。

客户可以自行订定公差精度和温度系数范围,满足挑战性的设计,和具有专业性的技术要求。UPSC 网阻的温度系数 TCR 和阻值特性,使 UPSC 网阻成为现代电子产品应用的理想选择,包括测试和测量设备、工业、航空电子设备、和医疗设备或仪器。及其他的应用,如仪表放大器、数据转换器、测量电桥电路、和高精度模拟电路等。

德键 UPSC 薄膜电阻网络,也同时满足个别客户自定义设计的规格要求。并提供电阻器出色的精度和准确的公差 ±0.01%,极低的温度系数 ±2ppm/°C,展现其卓越的稳定性能及军规的温度范围。

德键的径向出线型 UPSC 超精密电阻网络系列是 Vishay,IRC,松下理想的替代元件,且提供更有竞争力的价格和快速交货服务。
对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

下载 PDF 版本: 径向引出线超精密网络电阻 - (UPSC)。

UPSC 系列与 UPR 系列的差异点 :
  1. UPSC 与 UPR 系列的电气特性是相似的。
  2. UPSC 系列有体积较小的优势,但其阻值范围受限制。
  3. UPR 系列有更宽广的电阻范围优势 10Ω~5MΩ。
应用 :
  1. 电桥电路,精密放大器,试验和测量。
  2. 高精密仪表,医疗,精密旁通,模拟设备,分配器。
  3. 音频(高端立体声设备),商业电子设备,数据转换器。

特性 :
  1. 紧密公差精度 T(±0.01%),优越温度系数收窄至 C10 (±2 ppm/°C)。
  2. 提供任何电阻范围内的阻值,出色的稳定性和可靠性,金属膜精密网络符合 RoHS,及无铅(Pb-Free)标准。

径向引出线 (UPSC) 尺寸及技术参数

超精密径向引出线网络电阻 (UPSC)尺寸图超精密径向引出线网络电阻 (UPSC)尺寸图
尺寸(Unit: mm) A 7.65± 0.3
B 8.6± 0.3
C 2.6± 0.3
D 0.6 ± 0.05
E 3.81± 0.5
工作温度范围(°C) -10 ~ +70
额定功率70°C (W) 0.2
最大工作电压(V) 250
标称阻值范围(Ω) 40Ω ~ 5MΩ 200Ω ~ 500KΩ
标称阻值误差(%) A2(±0.02), A5(±0.05), B(±0.1) T(±0.01), A2(±0.02), A5(±0.05),B(±0.1)
温度系数 (ppm/°C)
[TCR: +25°C ~ +85°C]
C9(±3), C7(±5), C6(±10),
C5(±15), C3(±25)
C10(±2), C9(±3), C7(±5),
C6(±10), C5(±15), C3(±25)
注:
  • 1. 除表中规定外,还可以根据客户要求选择特定的温度范围,温度系数指标相应调整。
  • 2. 阻值及标称阻值误差超出上述规定指标,请洽询德键电子业务部。

径向引出线 UPSC 小型化- UPR 标准型比较

小型化超精密网络电阻 (UPSC) 尺寸图 (Unit: mm)小型化超精密网络电阻 (UPSC)
尺寸图 (Unit: mm)
标准型超精网络电阻 (UPR) 尺寸图 (Unit: mm)标准型超精网络电阻 (UPR)
尺寸图 (Unit: mm)
标称阻值范围 (Ω) 标称阻值误差 (%) 温度系数(ppm/°C)
[TCR: +25°C ~ +85°C]
UPSC 小型化 UPR 标准型
40Ω ~ 5MΩ 10Ω ~ 5MΩ A2 ± 0.02
A5 ±0.05
B ± 0.1
C9 ± 3ppm/°C
C7 ± 5ppm/°C
C6 ± 10ppm/°C
C5 ± 15ppm/°C
C3 ± 25ppm/°C
200Ω ~ 500KΩ 100Ω ~ 500KΩ T ± 0.01
A2 ± 0.02
A5 ± 0.05
B ± 0.1
C10 ± 2ppm/°C
C9 ± 3ppm/°C
C7 ± 5ppm/°C
C6 ± 10ppm/°C
C5 ± 15ppm/°C
C3 ± 25ppm/°C

径向引出线 (UPSC) 阻值范围在40Ω ~ 5MΩ 料号标识

UPSC 530R A5 C6 P
型号
UPSC
阻值 (Ω)
53R 53Ω
530R 530Ω
5K3 5.3KΩ
53K 53KΩ
530K 530KΩ
阻值公差 (%)
A2 ±0.02%
A5 ±0.05%
B ±0.10%
温度系数 (PPM/°C)
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C9 ±3ppm/°C
包装方式
P 散装

径向引出线 (UPSC) 阻值范围在 200Ω ~ 500KΩ 料号标识

UPSC 10K T C6 P
型号
UPSC
阻值 (Ω)
200R 200Ω
10K 10KΩ
100K 100KΩ
阻值公差 (%)
T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.10%
温度系数 (PPM/°C)
C3 ±25ppm/°C
C5 ±15ppm/°C
C6 ±10ppm/°C
C7 ±5ppm/°C
C9 ±3ppm/°C
C10 ±2ppm/°C
包装方式
P 散装
