精密网络电阻 单列直插型 (UPRNS)

单列直插型精密网络电阻 - (UPRNS) 产品简介

德键(UPRNS)高精度网络电阻,节省了传统电阻的使用数。

< >
  • 单列直插型精密网络电阻 - UPRNS 系列

当需要高精度,高稳定性的应用时,德键电子精密网络电阻技术,胜过当今所有其它传统电阻的技术。这项技术经德键电子的研发和发展,并在此技术基础上,扩展了精密网阻产品的广泛应用。

这一技术允许客户给产品设计定位,可满足挑战性和具有专业性的技术要求。在固定电阻的应用中,设计人员现在可以保证高度的稳定性和准确性,使用德键革命性的网络技术解决方案。这技术允许客户给产品定位设计,可满足挑战性和具有专业性的技术要求。

精密网阻 UPRNS 系列符合无铅(Pb-Free)和 RoHS 标准,提供设计工程师各种工业级的合格电阻元器件。

德键电子进一步扩展其精密元器件产品的性能,开发单列直插型网阻 UPRNS 系列,和双列直插型网阻 UPRND 系列。并且提供设计工程师一种经济型、高品质、性能优异、精密功率电阻器。 其组成电阻的标称阻值偏差,及温度系数偏差具有相对的一致性,特别适用于有精密分压,分流等技术要求的电子电路。

UPRNS / UPRND 网阻系列,是由德键生产的 EE/RE 1/10 成品,经选配组装而成。具备高稳定性、高精度的电阻网络,具有极低的温度系数特性。

单列直插型 UPRNS 超精密系列是 Vishay,IRC,松下理想的替代元件,且提供更有竞争力的价格和快速交货服务。
对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

下载 PDF 版本: 单列直插型精密网络电阻 (UPRNS)。

如何选用超精密网阻 UPRND/UPRNS :
  1. 德键电子 UPRNS/UPRND 精密网阻,不设置标准系列规格。
  2. 客户可对网络的内含电阻的绝对阻值偏差,和绝对温度系数自行定义。
  3. 客户可对网络的内含电阻的相对阻值偏差,及相对温度系数自行定义。
  4. 客户可在本说明规定的范围内,选择组成电阻数量,规格,绝对及相对阻值误差,绝对及相对温度系数,
    结构形式等,自行设计所需要的电阻网络。
  5. 客户可在规范条件下,自行定订电阻值、网络电阻设计。客户可从自行定义设计中,优化最佳的性能价格比。

特性 :
  1. UPRND: 双列直插型;UPRNS: 单列直插型。
  2. 金属膜精密网络,出色的稳定性和可靠性。提供电阻范围内的任何阻值。无铅(Pb-Free),符合 RoHS 标准。
  3. 紧密公差精度 A2(±0.02%),优越的绝对温度系数 TCR 收窄至 C7(±5 ppm/°C),相对温度系数 C10(±2 ppm/°C)。

应用 :
  1. 工业,军事,航空,分流网络,分压器。精密放大器,音频(高端立体声设备),测试与测量设备。
  2. 医疗,精密仪器,电子束(EB)扫描应用,录音设备,电子显微镜,数字电压表,电子仪器仪表衡器。

单列直插型 (UPRNS) 尺寸及技术参数

单列直插型精密网络电阻 (UPRNS) 尺寸图单列直插型精密网络电阻 (UPRNS) 尺寸图
UPRNS A(mm)±0.5 14.20 16.90 21.90 24.10 35.00 42.30 50.80
引脚数量 5 6 8 9 13 16 19
尺寸(单位: mm) A 14.20±0.5 ~ 50.80±0.5
B 12.0±0.5
C 0.6±0.05
D 2.54±0.05
E 4.0±0.5
单只组成电阻额定功率70°C (W) 0.1
单只组成电阻最大工作电压(V) 200
组成电阻标称阻值范围(Ω) 10 ~ 1M
绝对阻值误差(%) A2(±0.02), A5(±0.05), B(±0.1), C(±0.25), D(±0.5), F(±1.0)
相对阻值误差(%) T(±0.01), A2(±0.02), A5(±0.05), B(±0.1)
绝对温度系数(ppm/°C) C7(±5), C6(±10), C5(±15), C3(±25), C2(±50)
相对温度系数(ppm/°C) C10(±2), C9(±3), C7(±5), C6(±10), C5(±15)
工作温度范围(°C) -10 ~ +70

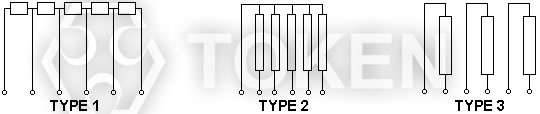

单列直插型 (UPRNS) 结构示意

单列直插型精密网络电阻 (UPRNS) 结构示意单列直插型精密网络电阻 (UPRNS) 结构示意

1. 德键UPRNS/UPRND不设置标准系列规格。
2. 客户要求如超出上述说明范围,请洽询德键电子业务部。
3. 客户可在本说明规定的范围内,选择组成电阻数量、规格、阻值误差、温度系数、结构形式等,自行设计所需要的电阻网络。

精密网络电阻 单列直插 UPRNS - 双列直插 UPRND 尺寸比较

单列直插型精密网阻 (UPRNS) <br>尺寸图 (单位: mm)单列直插型精密网阻 (UPRNS)
尺寸图 (单位: mm)
UPRNS 单列直插
A ± 0.5
引脚
14.20 5
16.9 6
21.9 8
24.1 9
35 13
42.3 16
50.8 19

双列直插精密网阻 (UPRND) 尺寸图 (单位: mm)双列直插精密网阻 (UPRND)
尺寸图 (单位: mm)
UPRND 双列直插
A ± 0.5
引脚
5.08 2
11.8 4

精密网络电阻 双列直插 UPRND - 单列直插 UPRNS 内部连接

单列直插 (UPRNS) 结构示意单列直插 (UPRNS) 结构示意
双列直插 (UPRND) 结构示意双列直插 (UPRND) 结构示意

单列直插型 (UPRNS) 料号标识

UPRNS 8 Type1 10R B C5
型号
UPRNS
引脚数量
5
6
8
9
13
16
19
结构
Type1
Type2
Type3
阻值 (Ω)
10R 10Ω
100R 100Ω
1K1 1.1KΩ
110K 110KΩ
1M 1MΩ
阻值公差 (%)
绝对 A2 ±0.02%
A5 ±0.05%
B ±0.10%
C ±0.25%
D ±0.50%
F ±1.00%
相对 T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.10%
温度系数 (PPM/°C)
绝对 C7 ±5ppm/°C
C6 ±10ppm/°C
C5 ±15ppm/°C
C3 ±25ppm/°C
C2 ±50ppm/°C
相对 C10 ±2ppm/°C
C9 ±3ppm/°C
C7 ±5ppm/°C
C6 ±10ppm/°C
C5 ±15ppm/°C
