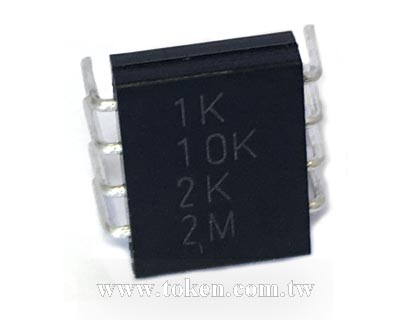

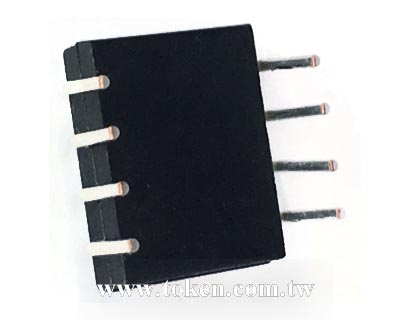

精密网络电阻 双列直插型 (UPRND)

双列直插型精密网络电阻 - (UPRND) 产品简介

革命性的网阻技术解决方案 - 德键(UPRND)高精度网络电阻器。

< >
  • 双列直插型精密网络电阻 - UPRND 系列
  • High Precision Voltage Divider Networks (UPRND)
  • High Precision Voltage Divider Networks (UPRND)
  • High Precision Voltage Divider Networks (UPRND)
  • High Precision Voltage Divider Networks (UPRND)

德键电子的精密电阻网络技术,显著降低了电阻组件对环境温度变化(TCR)的敏感性。UPRND / UPRNS 网阻系列,是由德键生产的 EE/RE 1/10 成品经选配组装而成。具备高稳定性、高精度的电阻网络,具有极低温度系数的特性。

在固定电阻的应用中,设计人员现在可以保证高度的稳定性和准确性,使用德键革命性的网络技术解决方案。这一技术允许客户给产品设计定位,可满足挑战性和具有专业性的技术要求。精密网阻 UPRND 系列符合无铅(Pb-Free)和 RoHS 标准。

德键电子进一步扩展其精密元器件产品的性能,开发单列直插型网阻 UPRNS 系列,和双列直插型网阻 UPRND 系列,提供设计工程师各种工业级的合格电阻元器件。并且提供设计工程师一种经济型、高品质、性能优异、精密功率电阻器。 其组成电阻的标称阻值偏差,及温度系数偏差具有相对的一致性,特别适用于精密分压、分流等技术要求的电子电路。

双列直插型 UPRND 超精密系列是 Vishay,IRC,松下理想的替代元件,并提供更有竞争力的价格和快速交货服务。对于规格外的技术要求和特殊的应用,请与德键的业务代表联系。

下载 PDF 版本: 双列直插型精密网络电阻 (UPRND)。

特性 :
  1. UPRND: 双列直插型;UPRNS: 单列直插型。
  2. 紧密公差精度 A2(±0.02%),相对温度系数 C10(±2 ppm/°C)。
  3. 无铅(Pb-Free),并且符合 RoHS 标准。提供电阻范围内的任何阻值。
  4. 优越的绝对温度系数 TCR 收窄至 C7(±5 ppm/°C),出色的稳定性和可靠性。

如何选用超精密网阻 UPRNS/UPRND :
  1. 德键电子 UPRNS/UPRND 精密网阻,不设置标准系列规格。客户可在规范条件下,自行定订电阻值、网络电阻设计。
  2. 客户可在本说明规定的范围内,选择组成电阻数量,规格,绝对及相对阻值误差,绝对及相对温度系数,结构形式等,
    自行设计所需要的电阻网络。客户可从自行定义设计中,优化最佳的性能价格比。
  3. 客户可对网络的内含电阻的绝对阻值偏差,和绝对温度系数自行定义。
  4. 客户可对网络的内含电阻的相对阻值偏差,及相对温度系数自行定义。

应用 :
  1. 医疗,电子束(EB)扫描应用,工业,精密绕道,分流网络,分压器。精密放大器,音频(高端立体声设备)。
  2. 电子仪器仪表衡器,数字电压表,测试与测量设备。录音设备,电子显微镜,军事,航空,精密仪器。

双列直插型 (UPRND) 尺寸及技术参数

双列直插型精密网络电阻 (UPRND) 尺寸图双列直插型精密网络电阻 (UPRND) 尺寸图
UPRND A(mm)±0.5 5.08 11.8
电阻数量 2 4
尺寸 (mm) A 5.08±0.5 ~ 11.8±0.5
B 9.0±0.5
C 0.6±0.05
D 2.54±0.05
E 11.5±0.5
F 3.0±0.5
单只组成电阻额定功率70°C (W) 0.1
单只组成电阻最大工作电压(V) 200
组成电阻标称阻值范围(Ω) 10 ~ 1M
绝对阻值误差(%) A2(±0.02), A5(±0.05), B(±0.1), C(±0.25), D(±0.5), F(±1.0)
相对阻值误差(%) T(±0.01), A2(±0.02), A5(±0.05), B(±0.1)
绝对温度系数(ppm/°C) C7(±5), C6(±10), C5(±15), C3(±25), C2(±50)
相对温度系数(ppm/°C) C10(±2), C9(±3), C7(±5), C6(±10), C5(±15)
工作温度范围(°C) -10 ~ +70
注 :
  • 绝对值是指网络中所有组成电阻各自独立的参数(阻值误差或温度系数)。
  • 相对值是指同一网络中各组成电阻之间,该参数的最大差别。

双列直插型 (UPRND) 结构示意

双列直插型精密网络电阻 (UPRND) 结构示意双列直插型精密网络电阻 (UPRND) 结构示意

1. 德键UPRNS/UPRND不设置标准系列规格 。
2. 客户要求如超出上述说明范围,请洽询德键电子业务部。
3. 客户可在本说明规定的范围内,选择组成电阻数量、规格、阻值误差、温度系数、结构形式等,自行设计所需要的电阻网络。

精密网络电阻 双列直插 UPRND - 单列直插 UPRNS 尺寸

双列直插网络电阻 (UPRND) 尺寸图 (单位: mm)双列直插网络电阻 (UPRND)
尺寸图 (单位: mm)
UPRND 双列直插
A ± 0.5
电阻数量
5.08 2
11.8 4

双列直插网络电阻 (UPRND) 尺寸图 (单位: mm)单列直插网络电阻 (UPRNS)
尺寸图 (单位: mm)
UPRNS 单列直插
A ± 0.5
引脚
14.2 5
16.9 6
21.9 8
24.1 9
35 13
42.3 16
50.8 19

精密网络电阻 双列直插 UPRND - 单列直插 UPRNS 内部连接

双列直插精密网阻 (UPRND) 结构示意双列直插网络电阻 (UPRND)
尺寸图 (单位: mm)
单列直插精密网阻 (UPRNS) 结构示意单列直插精密网阻 (UPRNS) 结构示意

双列直插型 (UPRND) 料号标识

UPRND 4 100R B C5
型号
UPRND
电阻数量
2
4
阻值 (Ω)
10R 10Ω
100R 100Ω
1K 1KΩ
1M 1MΩ
阻值公差 (%)
温度系数 A2 ±0.02%
A5 ±0.05%
B ±0.10%
C ±0.25%
D ±0.50%
F ±1.00%
相对 T ±0.01%
A2 ±0.02%
A5 ±0.05%
B ±0.10%
温度系数 (PPM/°C)
绝对 C7 ±5ppm/°C
C6 ±10ppm/°C
C5 ±15ppm/°C
C3 ±25ppm/°C
C2 ±50ppm/°C
相对 C10 ±2ppm/°C
C9 ±3ppm/°C
C7 ±5ppm/°C
C6 ±10ppm/°C
C5 ±15ppm/°C
