TO-247 无感模压塑封功率电阻 (RMG100)

TO-247 塑封模压无感功率电阻器 - (RMG100) 产品简介

德键电子 TO-247 无感功率电阻器(RMG100),处理高速脉冲。

< >
  • TO-247 模压塑封功率电阻 (RMG100)

德键电子的插件式 TO-247 功率塑封模压电阻器,符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志。

TO-247 电阻适合应用于需要精度和稳定性的产品。采用氧化铝陶瓷层的设计,用以分开的电阻陶瓷基片元件与散热板安装片。这种结构提供了非常低热阻,同时确保电阻器的电极终端与金属散热板之间的高绝缘性。 其塑封模压型封装结构使得安装更容易,保护性高,高绝缘度,低/无感量。这也使 TO-247 具有非常低的电感量,是高频应用及高速脉冲的理想元器件。

TO-247 RMG100 封装系列,通常与其它功率 IC 一起安装在散热器旁,于 25°C 的温度,最高功率可达 100 瓦。阻值范围 0.1Ω to 10KΩ,工作温度范围 -65°C to +175°C。

除此之外,TO-247 的应用范围包括自动化测试设备,缓冲和高频脉冲处理电路,马达控制和驱动电路,开关式电源, 负载电阻,汽车电子,工业电源设备,不间断电源系统和工业计算机。

可依客户规格订制生产规格以外的产品,以满足不同客户的要求。请与德键电子业务联系。

下载 PDF 版本: TO-247 无感塑封模压功率电阻 (RMG100)。

特性 :
  1. 散热器安装,@25°C 最高功率可达 100W。
  2. 保护性高的模压塑封外盒,且易于安装。
  3. 只用一颗螺丝,便可安装于散热器上。
  4. 无感/低感量。高绝缘度。
  5. TO-247 模压塑封包装
应用 :
  1. 荧幕映像管的功率负载及泄放电阻。
  2. 低能量派冲负载,电压整流器。
  3. 用于电源供器的入口端。
  4. RF 功放的终端电阻器。
  5. 缓冲电路器,UPS。

TO-247 (RMG100) 尺寸 (单位: mm)

TO-220 功率电阻器 (RMG100) 尺寸图 (单位: mm)TO-247 模压塑封功率电阻 (RMG100)
尺寸图 (单位: mm)
规格 W H T T1 T2 B B1 C D D1 G R
RMG100 15.49
~
16.01
20.44
~
20.96
4.69
~
5.21
0.55
~
1.07
2.15
~
2.67
13.21
~
15.75
2.03
~
3.55
9.90
~
10.42
1.42
~
1.62
3.45
~
3.81
5.07
~
5.59
3.53
~
3.73

TO-247 (RMG100) 电气特性规格

阻值范围 阻值公差 温度系数 (PPM/°C)
0.1Ω~1Ω ±5%
±10%
-
>1Ω~3Ω ±1% ±300
>3Ω~10Ω ±1%
±5%
±10%
±100
±200
>10Ω~10KΩ ±1%
±5%
±10%
±50
±100
±200
  • 最大工作电压 350V. 压电强度 1800VAC. 绝缘阻抗 : 10GΩmin.
  • 工作温度 :-65°C to +150°C. 可提供的阻值范围< 1Ω

TO-247 (RMG100) 环境特性规格

测试项目 规格标准 测试条件
温度系数 As spec. Referenced to 25°C, ΔR taken at +105°C
短时间过负载 ΔR±0.5% 1.5 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
介电强度 ΔR±0.15% MIL-STD-202F Method 301(1800V AC, 60s)
负载寿命 ΔR±1.0% MIL-PRF-39009D, 4.8.13 Rated power, 2,000 hours.
耐湿性 (稳定状态下) ΔR±0.5% -10°C~+65°C, RH>90%, cycle 240 hours.
耐热性 ΔR±0.5% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子强度 ΔR±0.2% MIL-STD-202F, Method 211, Cond. A (Pull Test) 2.4N
高频率震动 ΔR±0.42% MIL-STD-202F, Method 204, Cond.D
可焊性 90% min coverage MIL-STD-202F Method 208H
245°C±5°C, 3±0.5 (sec)
  • 无散热器下,在自然对流空气下 25°C,RMG100 额定功率为 3.5W。
  • 引线材质:镀锡铜线。功率的使用极限,取决于塑装盒的表面温度。热油膏需使用正确。
  • 塑装盒的表面温度的量测,需用热电耦量于所使用的散热器上所安装本器件的中央位置。

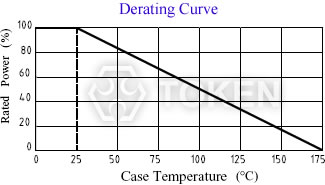

TO-247 (RMG100) 降额曲线

TO-247 功率皮膜塑封模压电阻 (RMG100) 降额曲线TO-247 功率皮膜塑封模压电阻 (RMG100) 降额曲线

TO-247 RMG100系列 - 功率塑封模压电阻 料号标识

RMG 100 J P D 10R
型号
额定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包装方式
T 管装
P 散装
温度系数 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
G ±300PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
