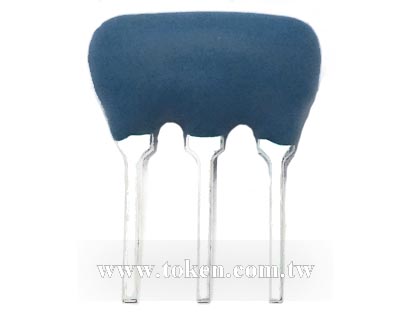

低假响应型 陶瓷滤波器 电视机录像机用 (LTS MCB/MDB)

(LTS MCB/MDB) 低假响应型陶瓷滤波器 - 产品简介

德键 (LTS MCB/MDB) 陶瓷滤波器适用于多路声音电视,兼容村田 SFSH。.

< >
  • LTS MCB/MDB 低假响应型陶瓷滤波器电视机录像机用
  • 陶瓷滤波器村田SFSH兼容低假响应型 (LTS MCB/MDB)
  • 村田 SFSH 兼容低假响应型陶瓷滤波器 (LTS MCB/MDB)

(LTS MCB/MDB) 电视机/录像机用系列滤波器(陶瓷滤波器低假响应型),应用于电视、录像、视频、信号带有极佳的响应特性。采用厚度剪切振动模式,与 Murata SFSH MCB/MDB 兼容。在视频信号波段内具有出色的阻带衰耗性,适用于多路声音电视。可应用滤波器特定的设计,包括不同的压电带通器件和Q规格,以适应频率要求。德键陶瓷滤波器可以为您提供高性能、高质量和稳定性。

(LTS MCB/MDB) 在视频信号波段具有出色的杂散特性。额定中心频率为 4.500kHz、5.500kHz、6.000kHz、和6.500kHz。尺寸 (10 x 8.0 x 4.0 mm),最大插入损耗 6dB,阻带衰耗 (0~fo) 低至 30dB。

德键生产的陶瓷滤波器、谐振器、鉴频器等压电陶瓷产品符合 RoHS 标准,可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。

下载 PDF 版本: 低假响应型陶瓷滤波器 (LTS MCB/MDB)。

主要特性 :
  • 插入损耗 (dB) 6.0。
  • 输入/输出阻抗 (Ω) 1000,600,470。
  • 与村田滤波器 SFSH MCB/MDB 系列相容。
  • 中心频率 (fo) (MHz) 4.500,5.500,6.000。
  • 小体积尺寸(单位 mm):10.0 max × 8.0 max × 4.0 max。

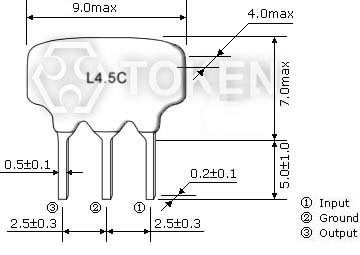

(LTS MCB/MDB) 外形尺寸 (单位: mm)

(LTS MCB/MDB) 低假响应型 陶瓷滤波器 尺寸图 低假响应型 陶瓷滤波器
(LTS MCB/MDB) 尺寸图 (单位: mm)

(LTS MCB/MDB) 技术特性

(LTS MCB/MDB) 滤波器 特性曲线 (LTS MCB/MDB) 滤波器 特性曲线
型 号 标称中心频率 (fo)(MHz) 3分贝带宽 (KHz) min 20分贝带宽 (KHz) max 插入损耗 (dB) max 阻带衰耗 (dB)min 输入/输出阻抗 (Ω)
LTS4.5MCB 4.500 fo±60 600 6.0 30 1000
LTS4.5MDB 4.500 fo±70 750 6.0 30 1000
LTS5.5MCB 5.500 fo±60 600 6.0 30 600
LTS5.5MDB 5.500 fo±80 750 6.0 30 600
LTS6.0MCB 6.000 fo±60 600 6.0 30 470
LTS6.0MDB 6.000 fo±80 750 6.0 30 470
LTS6.5MCB 6.500 fo±70 650 6.0 30 470
LTS6.5MDB 6.500 fo±80 800 6.0 30 470

(LTS MCB/MDB) 测试电路

(LTS MCB/MDB) 陶瓷滤波器 测试电路 (LTS MCB/MDB) 陶瓷滤波器 测试电路

(LTS MCB/MDB) 料号标识

LTS4.5MCB P
型 号
包装方式
