调频用贴片陶瓷鉴频器 (JTCV10.7M)

音频窄带型调频用贴片陶瓷鉴频器 - JTCV10.7M 系列

< >
  • 贴片陶瓷鉴频器 - JTCV10.7M 系列
  • Chip Ceramic Discriminator for FM (JTCV10.7M)
  • Chip Ceramic Discriminator for FM (JTCV10.7M)

德键电子生产贴片陶瓷鉴频器、贴片陶瓷滤波器、陶瓷谐振器、陶瓷陷波器等,与村田压电陶瓷兼容,符合 RoHS 标准,以充分满足客户及环境保护的要求。

鉴频器是一种具有移相鉴频特性的陶瓷滤波元件,主要用在电视机或录像机的伴音中频放大或解调电路中,以及 FM 调频收音机的鉴频器电路中。

它分为平衡型和微分型两种类型,前者用于同步鉴相器作平衡式鉴频解调,后者用于差分峰值鉴频器作差动微分式鉴频解调。

德键调频音频窄带型 JTCV10.7M 系列贴片鉴频器,搭配多种 IC 应用于 FM 程序检验,转换频率为有用的音频信号。

下载 PDF 版本: 调频用贴片陶瓷鉴频器 (JTCV10.7M)。

主要特性 :
  1. 点失真度 (%) max:0.7 ~ 1.0。
  2. fo 点鉴频输出(mv) min:25 ~ 650。
  3. 小体积尺寸(单位 mm):3.7±0.2 × 3.1±0.2 × 1.4±0.2。
  4. 多种规格可供多种 IC 搭配选择,稳定,高灵敏度,体积小,重量轻。
  5. 操作温度范围:-20 ~ +80 (°C),储藏温度范围:-40 ~ +85 (°C)。

调频用 (JTCV10.7M) 鉴频器贴片尺寸(单位 mm)

调频用贴片陶瓷鉴频器 (JTCV10.7M) 尺寸图调频用贴片陶瓷鉴频器 (JTCV10.7M) 尺寸图

调频用 (JTCV10.7M) 鉴频器技术特性

型 号 点鉴频输出
(mv) min
点失真度
(%) max
鉴频输出 3 分贝带宽
(KHz) max
适用
IC
JTCV10.7MG1 25 1.0 345 CX-2009, CX-20111
JTCV10.7MG3 650 1.0 ±150 TA7303P, TA7130, μPC1028H, LA1150
JTCV10.7MG16 60~90 0.9 300 TA8122AN
JTCV10.7MG18 60~90 0.9 300 TA8132N
JTCV10.7MG33 45 0.7 250 TA2007
JTCV10.7MG80 65 1.0 300 TA2104AFN
JTCV10.7MG82 90 0.8 320 TA2099N
JTCV10.7MG92 60 1.0 300 TA2132P
JTCV10.7MC1 35 1.0 242 CXA1019M, CX-20091

调频用 (JTCV10.7M) 测试电路

JTCV10.7MG3 测试电路图JTCV10.7MG3 测试电路图
JTCV10.7MG16 测试电路图JTCV10.7MG16 测试电路图
JTCV10.7MG18 测试电路图JTCV10.7MG18 测试电路图
JTCV10.7MC1 测试电路图JTCV10.7MC1 测试电路图

调频用 (JTCV10.7M) 料号标识

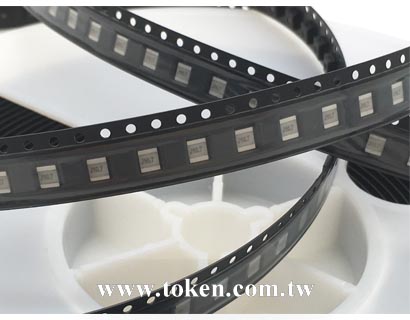

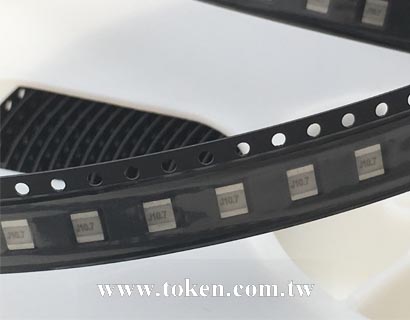

JTCV10.7MG3 TR
型号
包装方式 (TR:编带卷装)
