繞線大電流電感器 - TPSPA 系列

SMD 超薄型高電流電感器 (TPSPA),低 DCR,大電流,可高達 1MHz 高頻。

< >
  • SMT 繞線大電流電感器 - TPSPA 系列
  • SMD Power High Saturation - TPSPA series
  • SMD Power High Saturation - TPSPA series

德鍵電子 TPSPA 功率型電感系列封装於坚固貼面中,具有高饱和电流和低直流阻抗 (DCR)。提供六個行業標準的尺寸 (4.2 mm x 4.4 mm),(5.2 mm x 5.4 mm),(6.6 mm x 7.15 mm),(10.1 mm x 11.15 mm),(12.6 mm x 13.65 mm),及 (17.15 mm x 17.15 mm),厚度只有 1.2 mm to 7.0 mm。採用先進磁芯材料,工作溫度範圍 -25°C to +125°C。

這些高飽和電流電感適用於電壓調節器模塊應用,如桌上型、筆記型電腦,負載點轉換器,工作站和伺服器,DC-DC 應用,以及高功率,高密度,高環境溫度的應用。

德鍵電子 TPSPA 提供高峰值飽和電流和最大工作電流額定值,具有處理微處理器明顯飽和餘量的高電流要求。TPSPA 系列可提供飽和電流 (Isat) 範圍從 2.0A 到 75A,額定電流 (Idc) 從 1.0A 到 43A,典型直流阻抗 (Typical DCR) 從 0.5mΩ 到 300.0mΩ,最大直流阻抗 (Max DCR) 從 0.65mΩ 到 350mΩ,這些特性可使銅損耗降低,並最大限度地提高了組件性能和系統效率。

德鍵可以生產超出這些規格的電感器,可根據要求提供定制。TPSPA 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,請聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 繞線大電流電感器 (TPSPA)

特性 :
  1. 良好的磁屏蔽。
  2. 低高度: 1.2mm ~ 7.0mm。
  3. 耐大電流(額定電流): 1.0 ~ 42.0 安培。
  4. 高頻率(最高至 1MHz)。
用途 :
  1. 直流對直流轉換器。
  2. 電源分配系統或 VRM 應用。
  3. 薄型板上電源供應交換模組。
  4. 筆記型電腦,PC 顯示卡,VGA 模組。

SMT 大電流功率型 (TPSPA) 結構圖及規格尺寸

SMT 繞線大電流電感器 (TPSPA) 尺寸圖SMT 繞線大電流電感器 (TPSPA) 尺寸圖
型號 A (mm) B (mm) C (mm) D (mm) E (mm)
TPSPA0420 4.2 ± 0.25 4.4 ± 0.35 2.0 max. 0.8 ± 0.3 1.5 ± 0.3
TPSPA0518 5.2 ± 0.25 5.4 ± 0.35 1.8 max. 1.0 ± 0.3 2.3 ± 0.3
TPSPA0530 5.2 ± 0.25 5.4 ± 0.35 3.0 max. 1.0 ± 0.3 2.3 ± 0.3
TPSPA0612 6.6 ± 0.25 7.15 ± 0.35 1.2 max. 1.5 ± 0.3 3.0 ± 0.3
TPSPA0615 6.6 ± 0.25 7.15 ± 0.35 1.5 max. 1.5 ± 0.3 3.0 ± 0.3
TPSPA0618 6.6 ± 0.25 7.15 ± 0.35 1.8 max. 1.5 ± 0.3 3.0 ± 0.3
TPSPA0624 6.6 ± 0.25 7.15 ± 0.35 2.4 max. 1.5 ± 0.3 3.0 ± 0.3
TPSPA0630 6.6 ± 0.25 7.15 ± 0.35 3.0 max. 1.5 ± 0.3 3.0 ± 0.3
TPSPA0650 6.6 ± 0.25 7.15 ± 0.35 5.0 max. 1.5 ± 0.3 3.0 ± 0.3
TPSPA1030 10.1 ± 0.25 11.15 ± 0.35 3.0 max. 2.0 ± 0.5 3.0 ± 0.5
TPSPA1040 10.1 ± 0.25 11.15 ± 0.35 4.0 max. 2.0 ± 0.5 3.0 ± 0.5
TPSPA1050 10.1 ± 0.25 11.15 ± 0.35 5.0 max. 2.0 ± 0.5 3.0 ± 0.5
TPSPA1335 12.6 ± 0.2 13.65 ± 0.35 3.5 max. 2.5 ± 0.5 3.8 ± 0.5
TPSPA1350 12.6 ± 0.2 13.65 ± 0.35 5.0 max. 2.5 ± 0.5 3.8 ± 0.5
TPSPA1360 12.6 ± 0.2 13.65 ± 0.35 6.0 max. 2.5 ± 0.5 3.8 ± 0.5
TPSPA1365 12.6 ± 0.2 13.65 ± 0.35 6.5 max. 2.5 ± 0.5 3.8 ± 0.5
TPSPA1770 17.15 max. 17.15 ± 0.35 7.0 max. 2.5 ± 0.5 12.0 ± 0.5

SMT 大電流功率型 (TPSPA1030) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1030-R33M 0.33 1.3 1.6 23.0 32.0
TPSPA1030-R36M 0.36 1.3 1.6 23.0 28.0
TPSPA1030-R47M 0.47 2.1 2.5 23.0 26.0
TPSPA1030-R56M 0.56 2.4 3.0 22.0 24.0
TPSPA1030-R68M 0.68 2.9 3.4 21.0 23.0
TPSPA1030-1R0M 1.00 5.5 6.0 15.0 21.0
TPSPA1030-1R5M 1.50 6.5 7.5 12.0 18.0
TPSPA1030-2R2M 2.20 8.0 9.0 11.0 14.0
TPSPA1030-3R3M 3.30 14.5 16.0 9.0 12.0
TPSPA1030-4R7M 4.70 20.5 22.5 7.0 10.0
TPSPA1030-5R6M 5.60 27.0 30.0 6.0 10.0
TPSPA1030-6R8M 6.80 30.0 35.0 5.5 7.5
TPSPA1030-8R2M 8.20 35.0 45.0 5.0 7.0
TPSPA1030-100M 10.00 50.0 55.0 4.5 6.5
TPSPA1030-150M 15.00 59.0 65.0 4.0 5.0
TPSPA1030-220M 22.00 90.0 99.0 3.0 4.0
TPSPA1030-330M 33.00 135.0 145.0 2.0 3.0
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

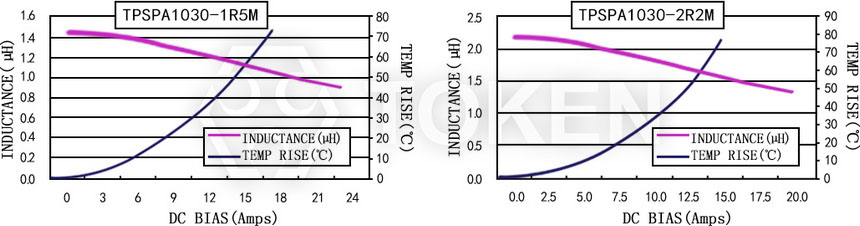

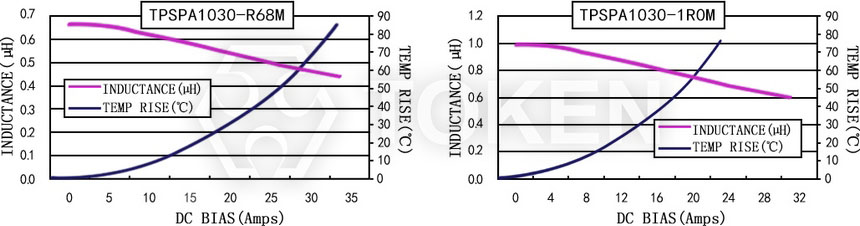

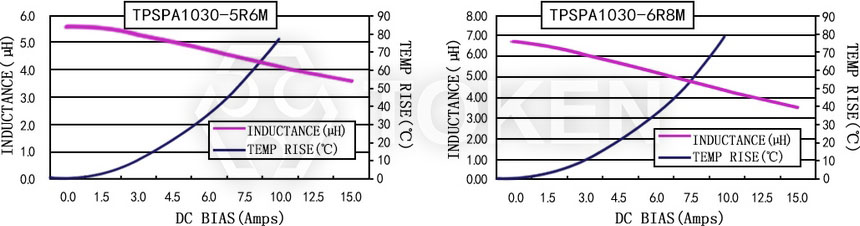

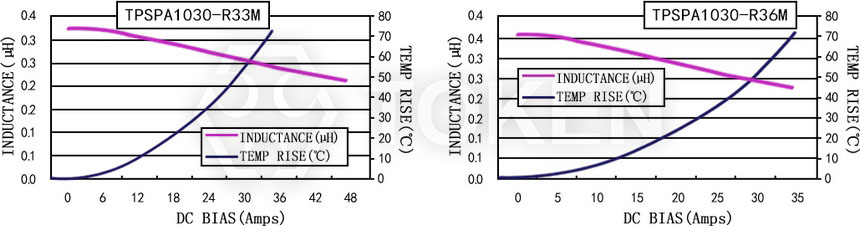

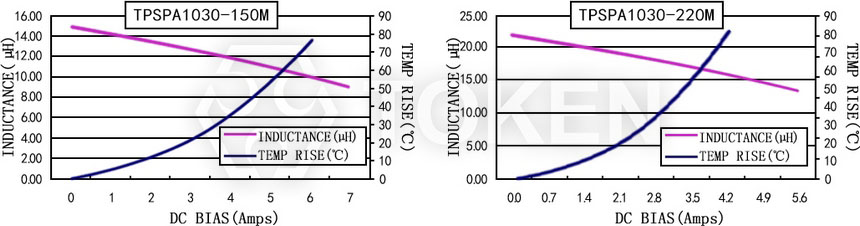

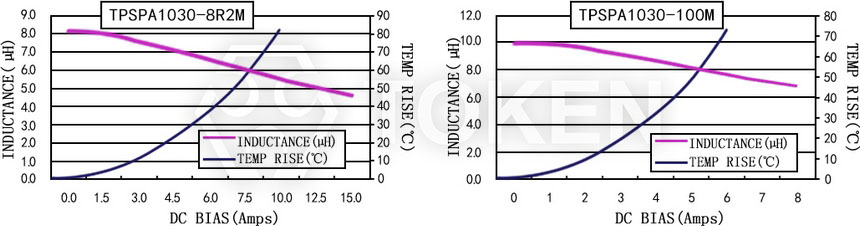

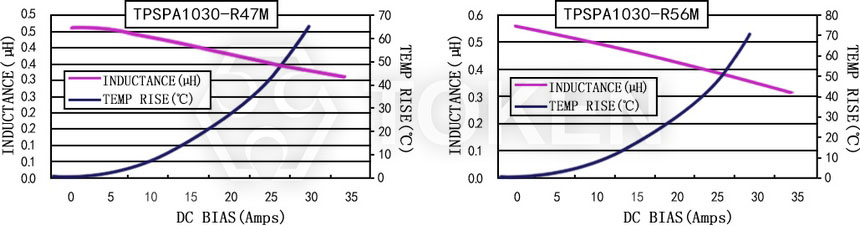

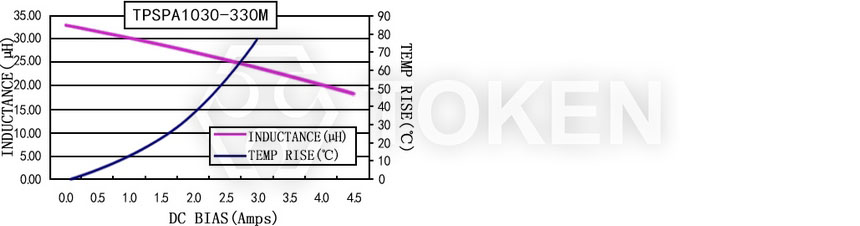

電流特性 TPSPA1030-∗∗∗M 系列

電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖 電流特性 TPSPA1030-XXXM 系列圖
電流特性 TPSPA1030-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1040) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1040-R15M 0.15 0.5 0.65 40.0 75.0
TPSPA1040-R22M 0.22 0.9 1.0 35.0 60.0
TPSPA1040-R36M 0.36 1.05 1.2 25.0 50.0
TPSPA1040-R39M 0.39 1.1 1.2 25.0 45.0
TPSPA1040-R47M 0.47 1.53 1.68 24.0 35.0
TPSPA1040-R56M 0.56 1.6 1.8 23.5 33.0
TPSPA1040-R68M 0.68 2.1 2.4 23.0 30.0

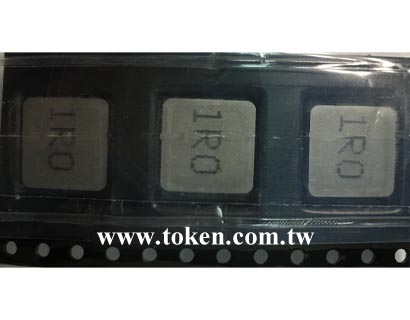

TPSPA1040-1R0M 1.00 3.0 3.3 18.0 28.0
TPSPA1040-1R5M 1.50 3.8 4.2 15.0 24.0
TPSPA1040-1R8M 1.80 5.0 5.8 13.0 15.0
TPSPA1040-2R0M 2.00 6.0 6.9 12.0 14.0
TPSPA1040-2R2M 2.20 6.0 7.0 12.0 18.0
TPSPA1040-3R3M 3.30 10.8 11.8 10.0 16.0
TPSPA1040-4R7M 4.70 17.0 20.0 8.5 13.0
TPSPA1040-5R6M 5.60 20.0 23.0 8.0 11.0
TPSPA1040-6R8M 6.80 22.5 25.0 7.0 10.0
TPSPA1040-8R2M 8.20 25.0 27.0 6.0 9.0
TPSPA1040-100M 10.00 27.0 30.0 5.5 8.5
TPSPA1040-120M 12.00 36.0 42.0 5.0 8.0
TPSPA1040-150M 15.00 40.0 45.0 4.5 7.0
TPSPA1040-220M 22.00 60.0 66.0 4.0 5.5
TPSPA1040-330M 33.00 85.0 92.0 3.5 5.0
TPSPA1040-470M 47.00 130.0 145.0 3.3 3.5
TPSPA1040-680M 68.00 186.0 205.0 2.3 3.0
TPSPA1040-820M 82.00 262.0 280.0 2.0 3.0
TPSPA1040-101M 100.00 280.0 300.0 1.5 2.0
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

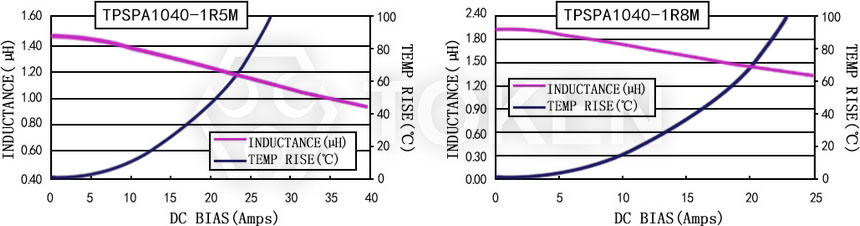

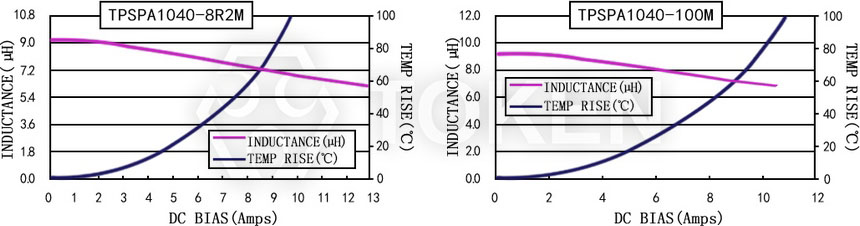

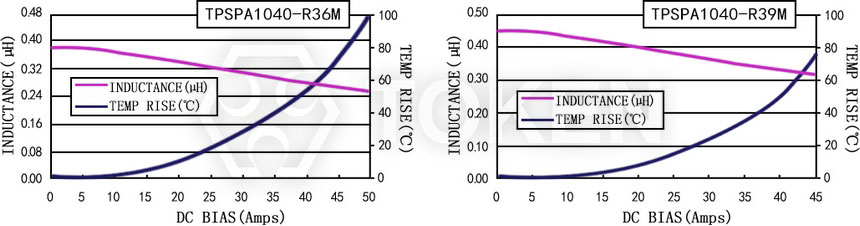

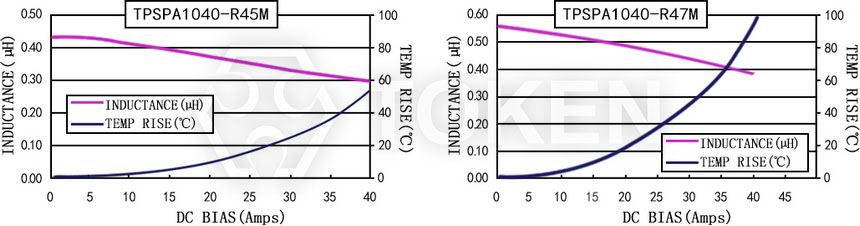

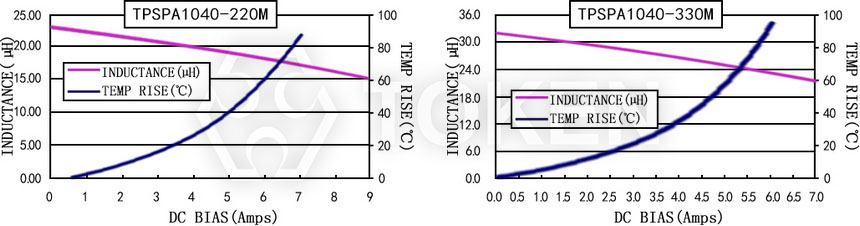

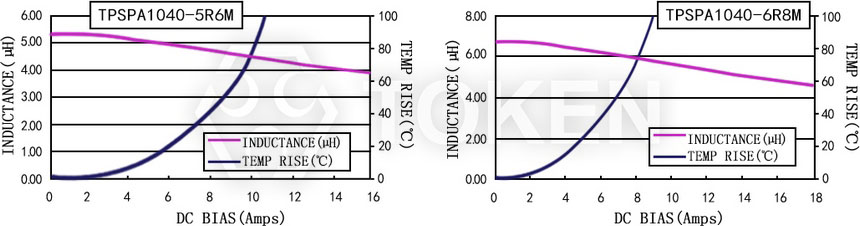

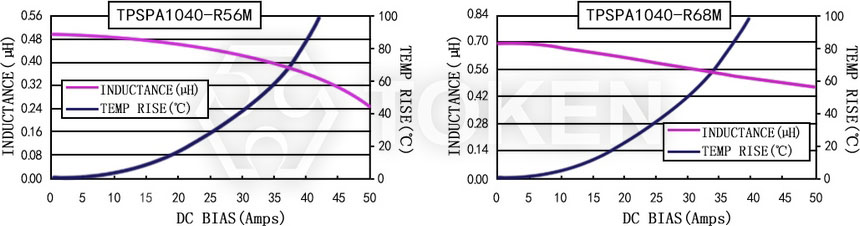

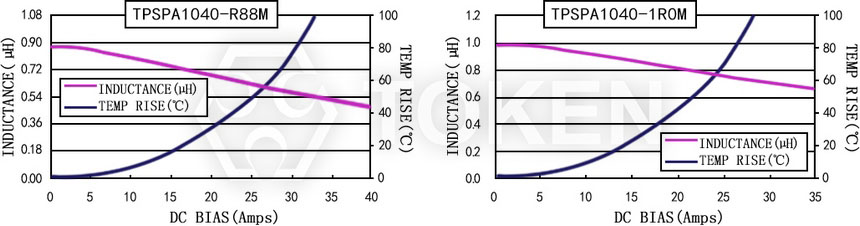

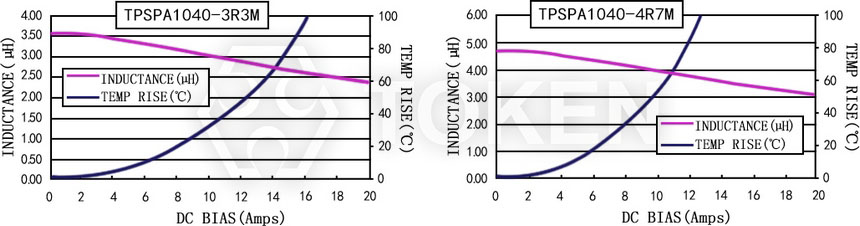

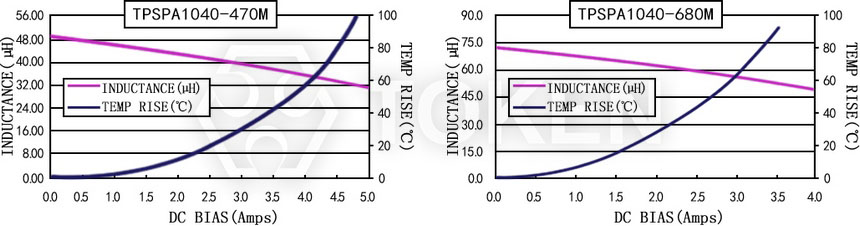

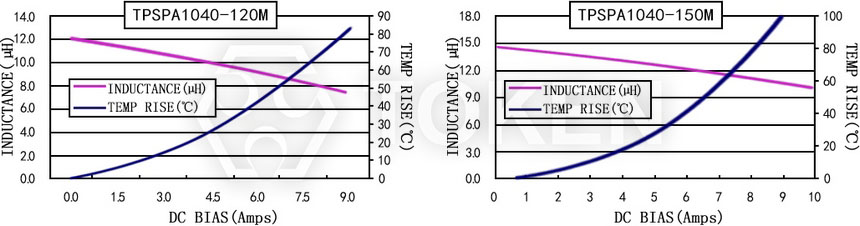

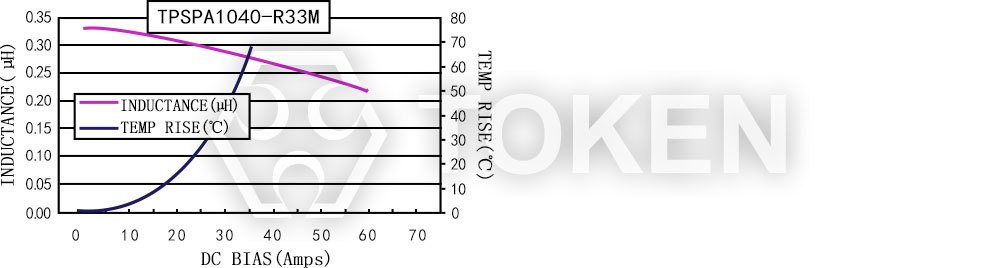

電流特性 TPSPA1040-∗∗∗M 系列

電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖 電流特性 TPSPA1040-XXXM 系列圖
電流特性 TPSPA1040-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1050) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1050-R22M 0.22 0.68 0.8 37.0 60.0
TPSPA1050-R26M 0.26 0.9 1.0 35.0 60.0
TPSPA1050-1R0M 1.00 2.3 2.6 19.0 29.0
TPSPA1050-1R2M 1.20 2.8 3.1 18.0 28.0
TPSPA1050-1R5M 1.50 3.3 3.8 16.0 25.0
TPSPA1050-2R2M 2.20 5.4 6.0 13.0 20.0
TPSPA1050-3R3M 3.30 10.8 11.8 10.0 18.0
TPSPA1050-4R7M 4.70 12.5 15.0 9.0 15.0
TPSPA1050-6R8M 6.80 16.0 18.5 8.5 14.0
TPSPA1050-100M 10.00 25.0 28.0 6.0 10.0
TPSPA1050-220M 22.00 45.0 50.0 5.5 6.0
TPSPA1050-330M 33.00 70.0 76.0 4.5 5.0
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

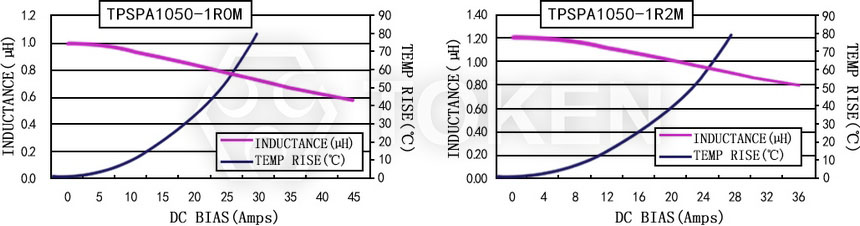

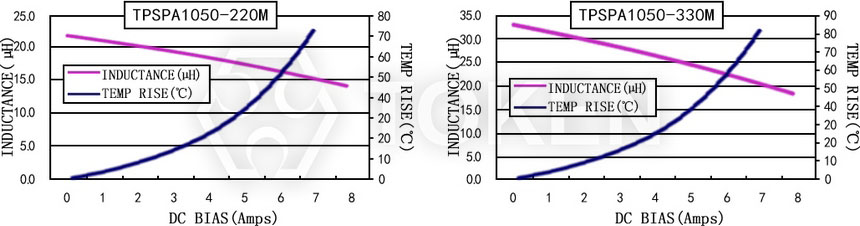

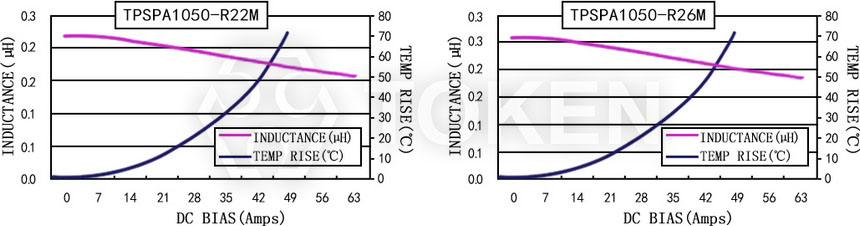

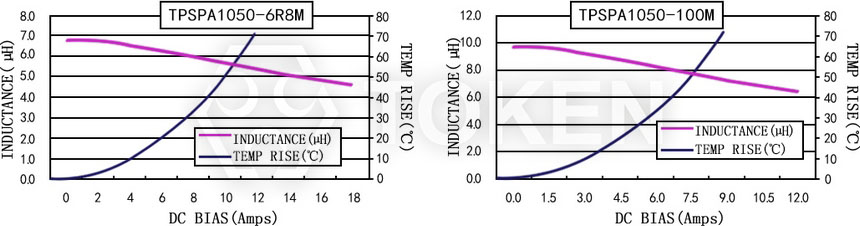

電流特性 TPSPA1050-∗∗∗M 系列

電流特性 TPSPA1050-XXXM 系列圖 電流特性 TPSPA1050-XXXM 系列圖 電流特性 TPSPA1050-XXXM 系列圖 電流特性 TPSPA1050-XXXM 系列圖 電流特性 TPSPA1050-XXXM 系列圖 電流特性 TPSPA1050-XXXM 系列圖
電流特性 TPSPA1050-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1335) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1335-R15M 0.15 0.7 0.85 39.0 60.0
TPSPA1335-R22M 0.22 1.1 1.3 38.0 57.0
TPSPA1335-R33M 0.33 1.3 1.5 36.5 52.0
TPSPA1335-R39M 0.39 1.3 1.5 34.0 50.0
TPSPA1335-R47M 0.47 1.7 2.0 32.0 47.0
TPSPA1335-R56M 0.56 1.8 2.2 29.0 43.0
TPSPA1335-R68M 0.68 2.3 2.5 28.0 41.0
TPSPA1335-R82M 0.82 2.6 3.0 25.0 36.0
TPSPA1335-1R0M 1.00 3.3 3.5 24.0 29.0
TPSPA1335-1R5M 1.50 5.1 5.5 19.0 27.0
TPSPA1335-2R2M 2.20 7.2 8.0 16.0 19.0
TPSPA1335-3R3M 3.30 10.0 12.0 13.0 14.0
TPSPA1335-4R7M 4.70 16.0 18.0 9.0 12.0
TPSPA1335-5R6M 5.60 19.0 22.0 8.0 8.0
TPSPA1335-6R8M 6.80 21.0 25.0 7.0 7.0
TPSPA1335-8R2M 8.20 25.0 30.0 6.5 6.0
TPSPA1335-100M 10.00 29.0 35.0 6.0 4.0
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

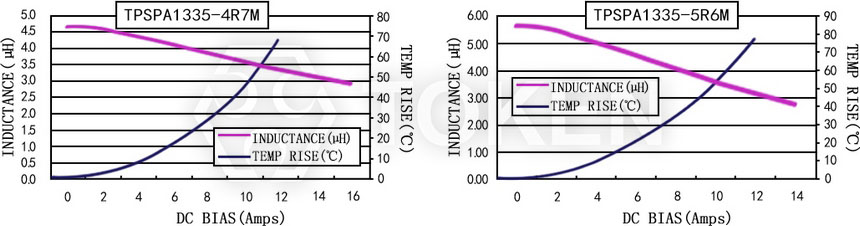

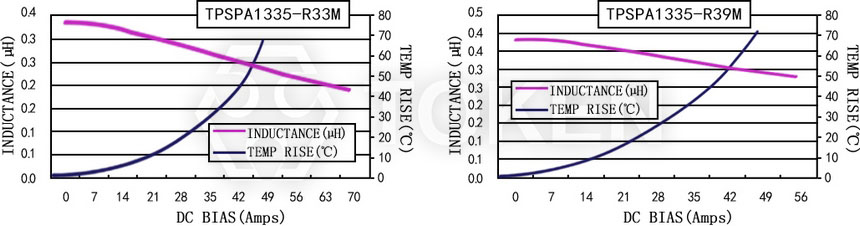

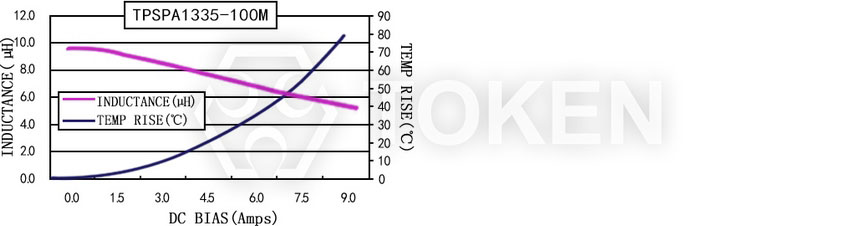

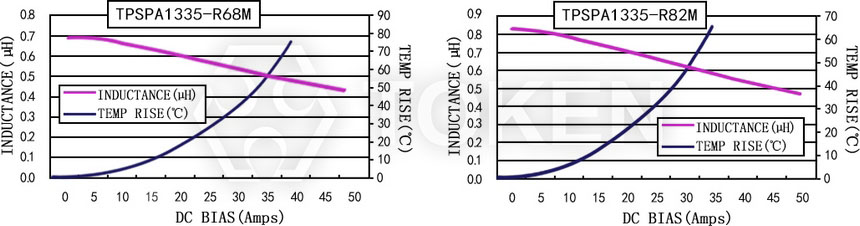

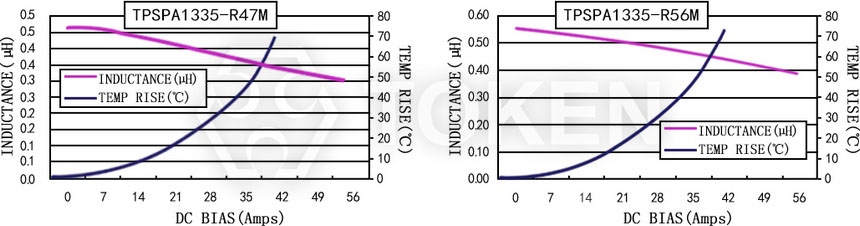

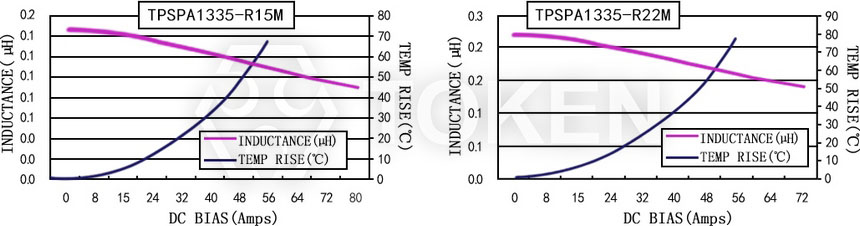

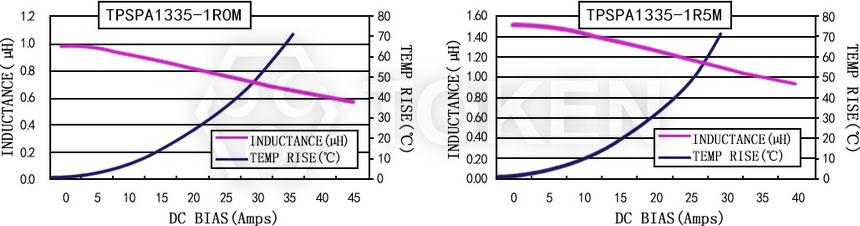

電流特性 TPSPA1335-∗∗∗M 系列

電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖 電流特性 TPSPA1335-XXXM 系列圖
電流特性 TPSPA1335-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1350) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1350-R22M 0.22 0.6 0.9 43.0 60.0
TPSPA1350-R36M 0.36 0.8 1.1 41.0 60.0
TPSPA1350-R47M 0.47 1.08 1.3 39.0 52.0
TPSPA1350-R56M 0.56 1.2 1.5 36.0 50.0
TPSPA1350-R68M 0.68 1.3 1.5 32.0 40.0
TPSPA1350-R82M 0.82 1.45 1.67 30.0 38.0
TPSPA1350-1R0M 1.00 1.9 2.2 26.0 35.0
TPSPA1350-1R5M 1.50 2.7 3.2 23.0 32.0
TPSPA1350-1R8M 1.80 2.8 3.2 23.0 27.0
TPSPA1350-2R2M 2.20 4.0 5.0 15.0 26.0
TPSPA1350-3R3M 3.30 7.5 9.0 13.0 22.0
TPSPA1350-4R7M 4.70 9.0 11.0 12.0 17.0
TPSPA1350-5R6M 5.60 13.0 15.0 11.0 16.0
TPSPA1350-6R8M 6.80 15.0 18.0 10.0 14.0
TPSPA1350-8R2M 8.20 16.0 20.0 9.0 13.0
TPSPA1350-100M 10.00 20.0 23.0 8.0 12.0
TPSPA1350-150M 15.00 28.0 32.0 5.0 10.0
TPSPA1350-220M 22.00 45.0 52.0 4.5 7.0
TPSPA1350-270M 27.00 58.0 66.0 4.0 6.3
TPSPA1350-330M 33.00 75.0 84.0 3.5 6.0
TPSPA1350-470M 47.00 100.0 120.0 3.0 5.0
TPSPA1350-680M 68.00 115.0 135.0 2.5 4.5
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

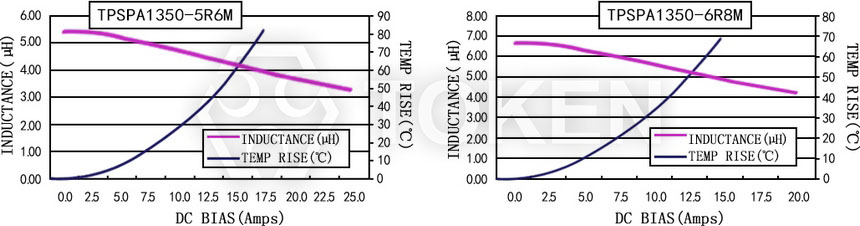

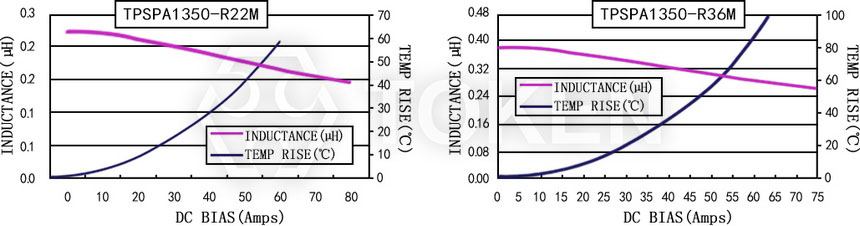

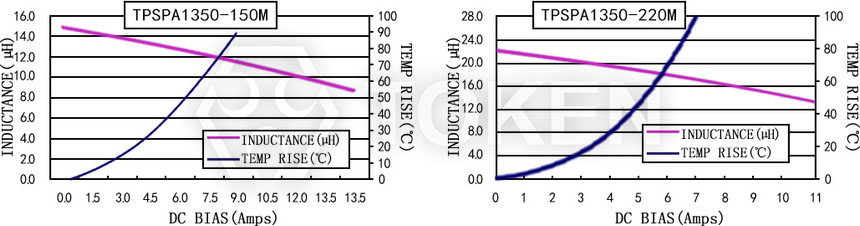

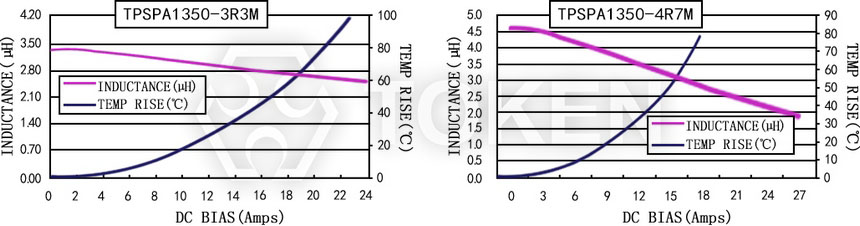

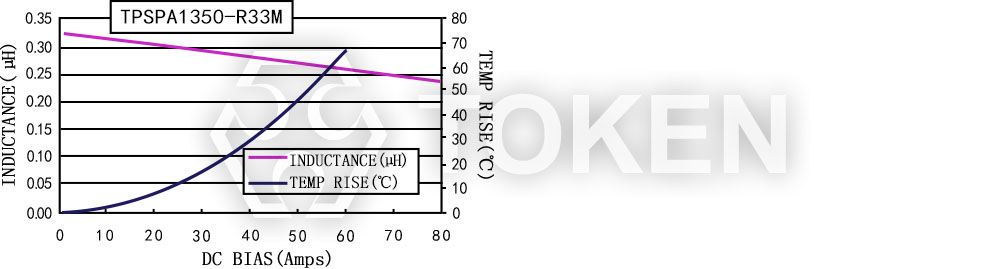

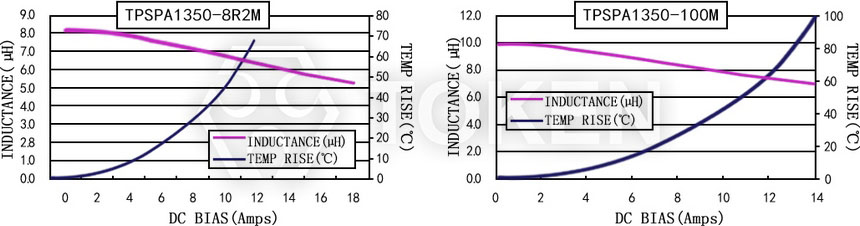

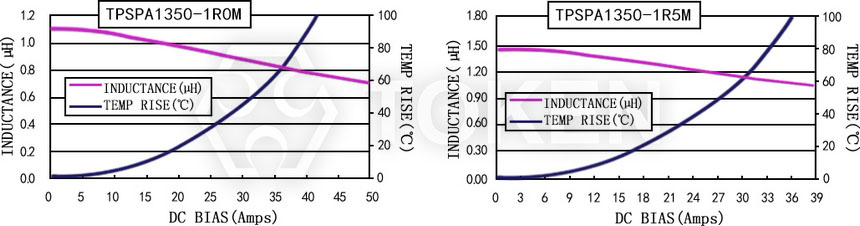

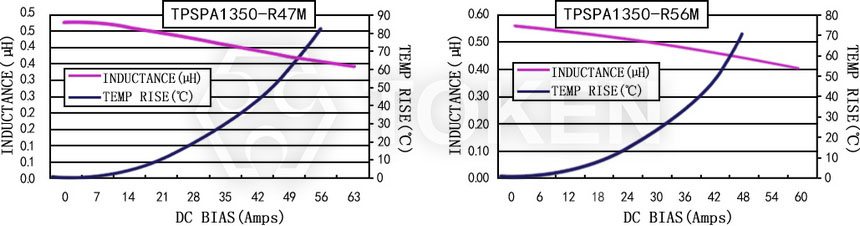

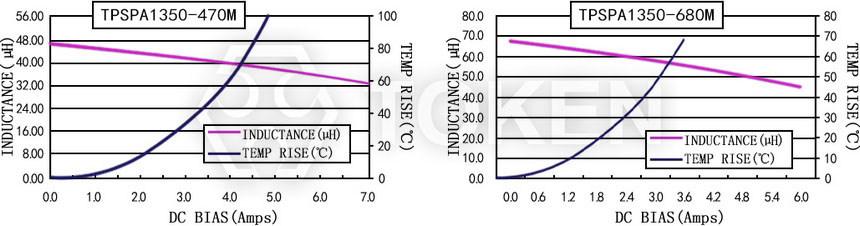

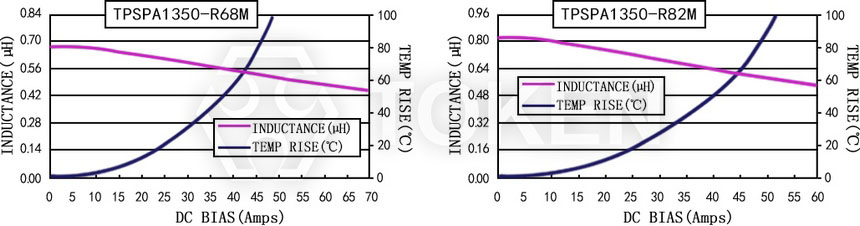

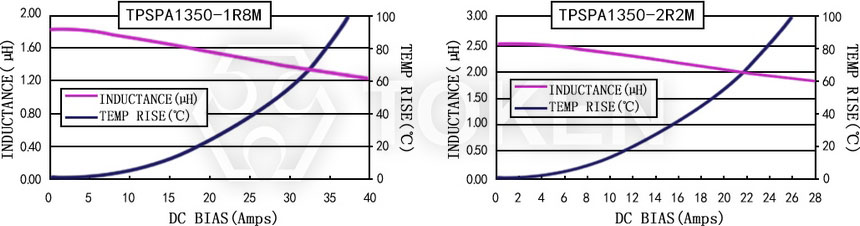

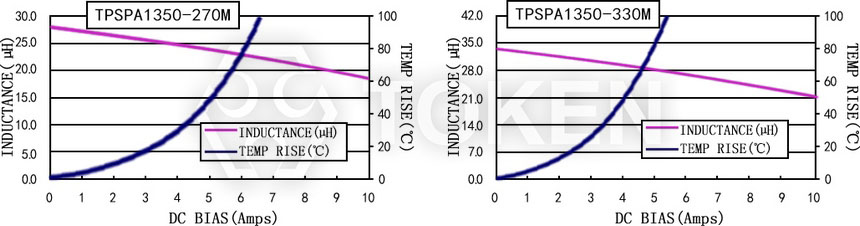

電流特性 TPSPA1350-∗∗∗M 系列

電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖 電流特性 TPSPA1350-XXXM 系列圖
電流特性 TPSPA1350-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1360) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1360-4R7M 4.70 6.0 7.0 13.0 20.0
TPSPA1360-6R8M 6.80 10.0 13.8 12.0 15.0
TPSPA1360-8R2M 8.20 13.6 16.0 11.0 14.0
TPSPA1360-100M 10.00 18.0 20.7 10.0 13.0
TPSPA1360-120M 12.00 20.0 23.0 7.0 11.0
TPSPA1360-150M 15.00 25.0 29.0 6.0 9.0
TPSPA1360-180M 18.00 30.0 35.0 5.0 8.0
TPSPA1360-220M 22.00 34.0 39.5 5.0 7.5
TPSPA1360-270M 27.00 36.0 42.0 4.5 7.0
TPSPA1360-330M 33.00 60.0 70.0 4.0 6.0
TPSPA1360-470M 47.00 78.0 88.0 3.5 5.2
TPSPA1360-680M 68.00 105.0 125.0 3.3 5.0
TPSPA1360-820M 82.00 115.0 140.0 3.0 4.0
TPSPA1360-101M 100.00 130.0 150.0 2.5 3.5
TPSPA1360-121M 120.00 210.0 235.0 2.3 3.2
TPSPA1360-151M 150.00 300.0 350.0 2.0 2.7
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

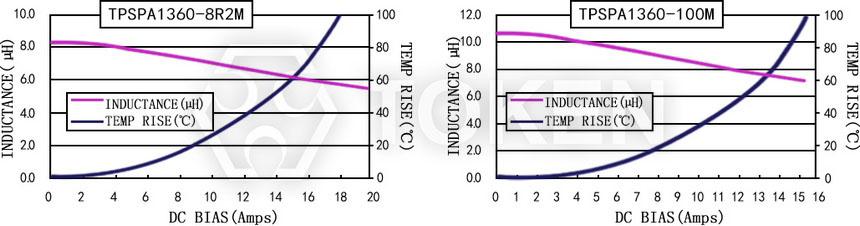

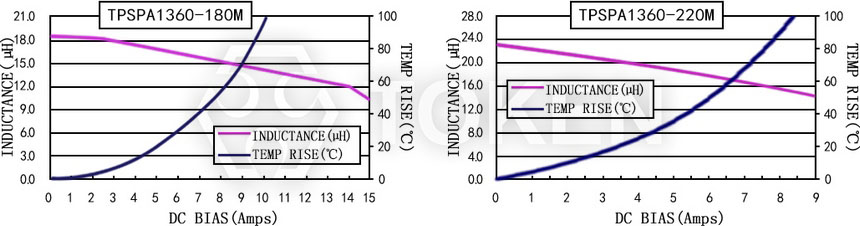

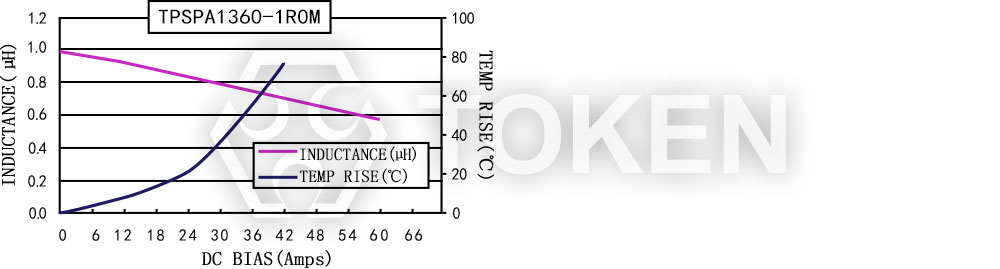

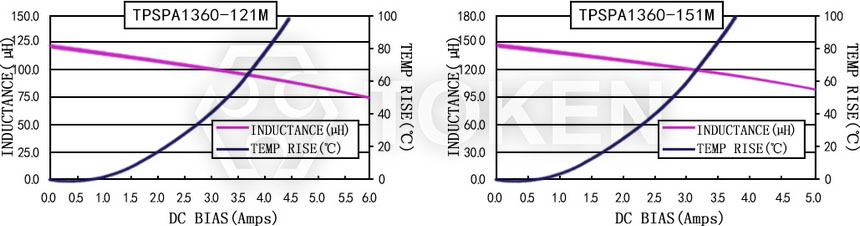

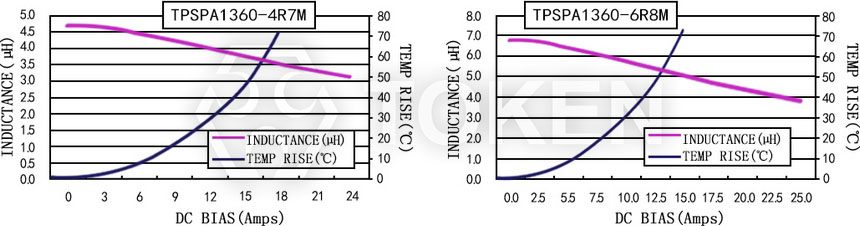

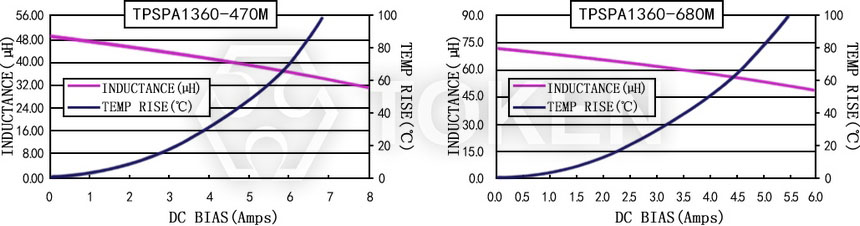

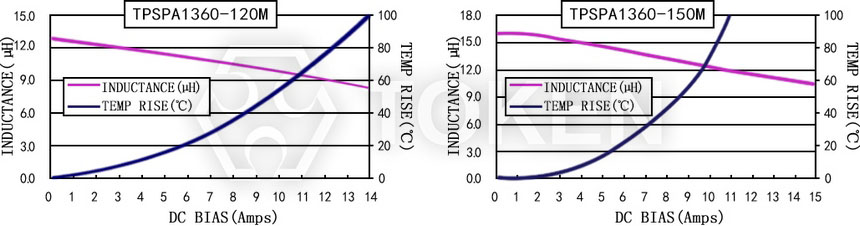

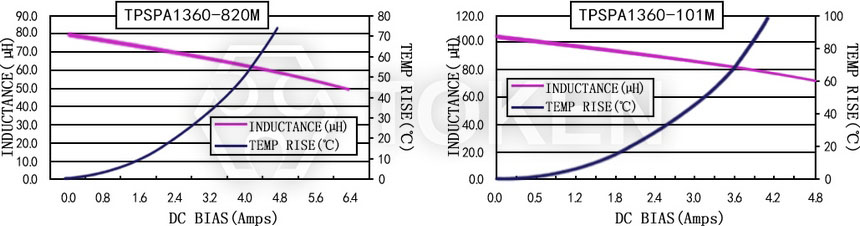

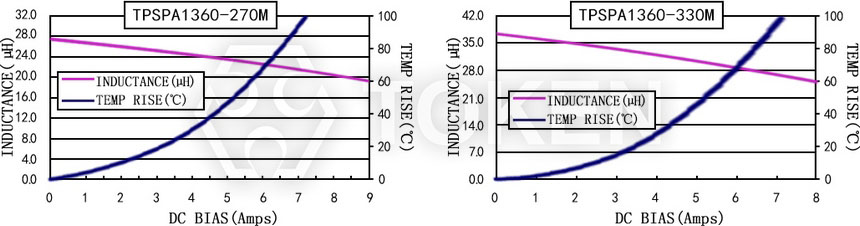

電流特性 TPSPA1360-∗∗∗M 系列

電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖 電流特性 TPSPA1360-XXXM 系列圖
電流特性 TPSPA1360-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1365) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1365-R50M 0.50 0.8 1.0 39.0 55.0
TPSPA1365-1R0M 1.00 1.45 1.67 30.0 35.0
TPSPA1365-1R5M 1.50 2.2 2.5 24.0 30.0
TPSPA1365-1R8M 1.80 2.2 2.5 24.0 28.0
TPSPA1365-2R2M 2.20 2.6 3.0 23.0 28.0
TPSPA1365-4R7M 4.70 6.0 7.0 13.0 18.0
TPSPA1365-100M 10.00 17.0 19.0 10.0 13.0
TPSPA1365-220M 22.00 32.0 36.0 5.0 7.5
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

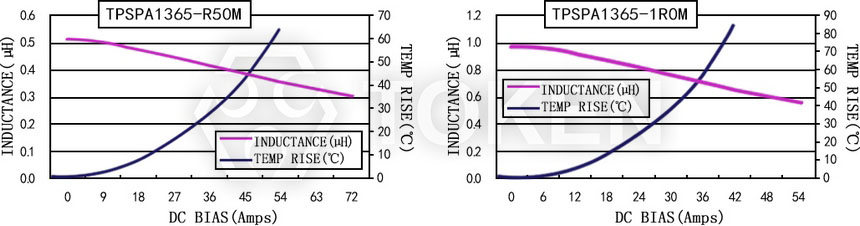

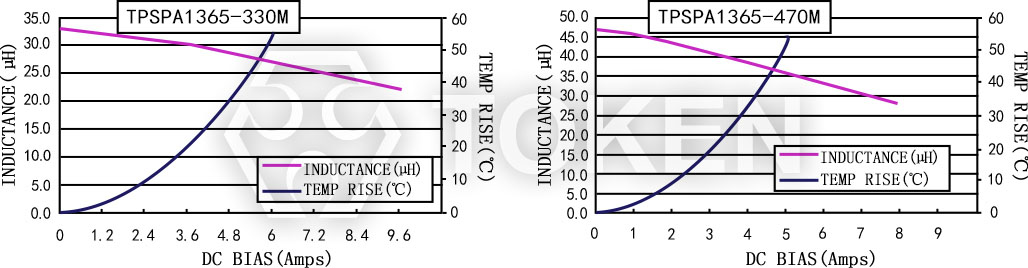

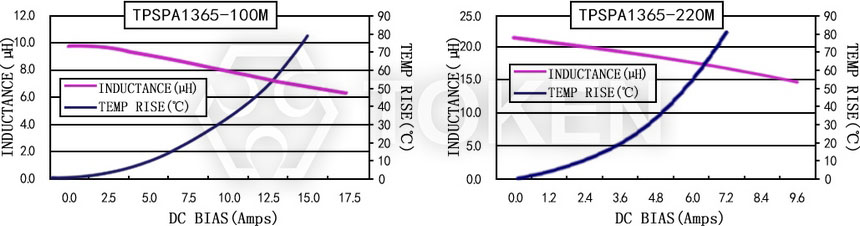

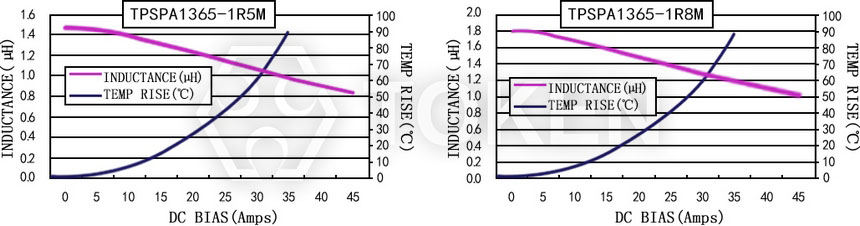

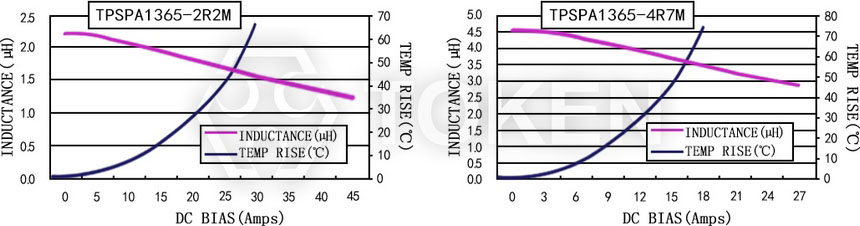

電流特性 TPSPA1365-∗∗∗M 系列

電流特性 TPSPA1365-XXXM 系列圖 電流特性 TPSPA1365-XXXM 系列圖 電流特性 TPSPA1365-XXXM 系列圖 電流特性 TPSPA1365-XXXM 系列圖
電流特性 TPSPA1365-∗∗∗M 系列

SMT 大電流功率型 (TPSPA1770) 电性表

產品料號 電感值 (µH)
@ (0A) ±20%
直流阻抗 (mΩ) @25°C 額定電流 Idc (A) 飽和電流 Isat (A)
(Typical) (Max)
TPSPA1770-1R5M 1.50 1.85 2.15 40.0 40.0
TPSPA1770-2R2M 2.20 2.15 2.5 37.0 34.0
TPSPA1770-4R7M 4.70 4.12 4.72 27.0 24.0
TPSPA1770-6R8M 6.80 6.55 7.55 20.0 22.0
TPSPA1770-8R2M 8.20 8.1 8.7 16.0 20.0
TPSPA1770-100M 10.00 9.3 10.0 14.0 18.0
TPSPA1770-150M 15.00 14.5 15.5 12.0 13.0
TPSPA1770-200M 20.00 19.5 21.9 9.7 12.0
TPSPA1770-220M 22.00 20.5 23.0 9.5 11.0
TPSPA1770-330M 33.00 35.0 37.0 9.0 10.0
TPSPA1770-470M 47.00 41.0 47.0 6.8 7.5
TPSPA1770-680M 68.00 74.0 85.0 5.2 6.5
Note:
  • 測試頻率 @ 100KHZ / 1.0V .
  • Idc (Irms): 從 25°C 環境溫度升高至 40°C 的電流.
  • IsatDC: 電感從起始電流 = 0 至下降 30% 的直流電流.

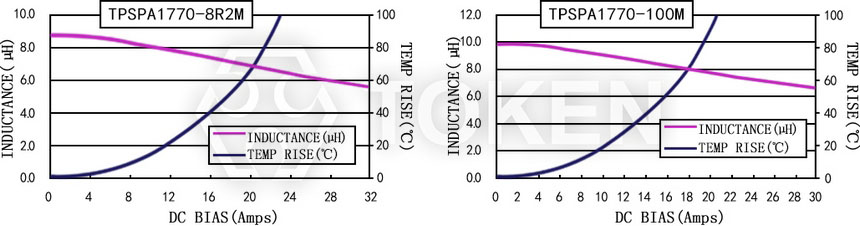

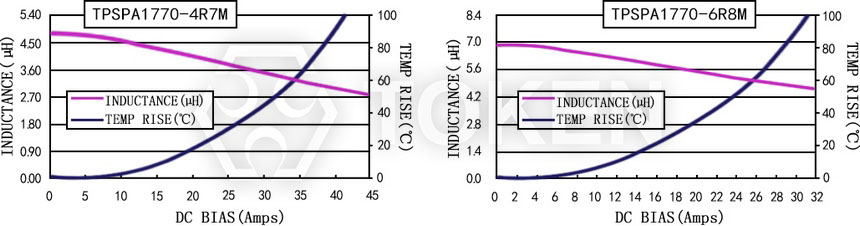

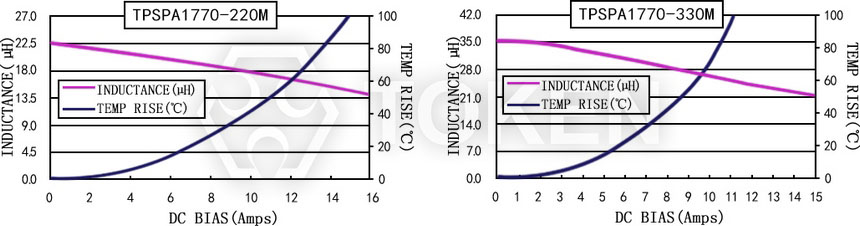

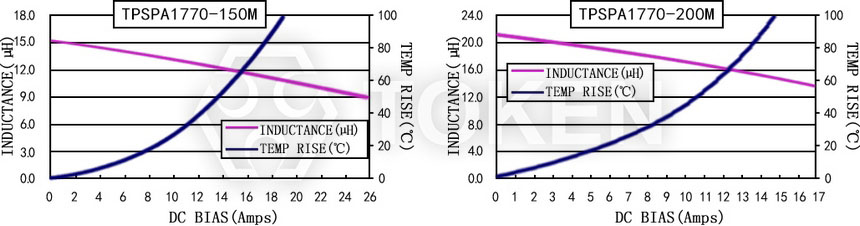

電流特性 TPSPA1770-∗∗∗M 系列

電流特性 TPSPA1770-XXXM 系列圖 電流特性 TPSPA1770-XXXM 系列圖 電流特性 TPSPA1770-XXXM 系列圖 電流特性 TPSPA1770-XXXM 系列圖 電流特性 TPSPA1770-XXXM 系列圖 電流特性 TPSPA1770-XXXM 系列圖
電流特性 TPSPA1770-∗∗∗M 系列

SMT 大電流功率型 (TPSPA) 料號標識

TPSPA 0420 - R10 M

型號
TPSPA
尺寸 (L×M)(mm)
0420 4.2×4.4
0518 5.2×5.4
0530 5.2×5.4
0612 6.6×7.15
0615 6.6×7.15
0618 6.6×7.15
0624 6.6×7.15
0630 6.6×7.15
0650 6.6×7.15
1030 10.1×11.15
1040 10.1×11.15
1050 10.1×11.15
1335 12.6×13.65
1350 12.6×13.65
1360 12.6×13.65
1365 12.6×13.65
1770 17.15×17.15

電感值
R10 0.10µH
1R0 1.00µH
100 10.00µH
101 100.00µH
誤差值
J ± 5%
K ± 10%
L ± 15%
M ± 20%
P ± 25%
N ± 30%
