超薄型高電流電感器 - TPSRH-2D/3D/4D/5D/6D/8D 閉磁式系列

Token 繼續擴展延伸高電流電感器(TPSRH-D)系列,具有更薄厚度,更低直流電阻,和大電流的特性。

< >
  • 貼片大功率線繞電感器 TPSRH-2D/3D/4D/5D/6D/8D 系列

貼片高電流功率電感器 (TPSRH-63R/103R/104R/105R) 的優異在於其極其緊湊外形設計的特點,具有優越性能及高飽和度,適用於表面安裝。貼片厚度僅有 1.1 mm 到 6.0 mm,電感值從 1.0 μH 到 180 μH,額定電流可達 7.0A,低直流阻抗 DCR 從 0.008Ω 到 2.05Ω。

德鍵電子增強芯片功率電感,使得 (TPSRH) 家族系列涵蓋完整底板尺寸,貼片厚度僅有 3.0 mm 到 10.8 mm,電感值從 1.00 μH 到 1000.00 μH,直流阻抗 DCR 從 0.008Ω 到 21.6Ω,額定電流可達 10.0A。

SMT (TPSRH) 家族系列與 Vishay 大電流電感兼容,採用閉磁路構造設計,輕便薄小,低直流阻抗,性能優異,是低功耗解決方案。(TPSRH) 家族系列提供功率電感範圍寬廣的參數,以供客戶選擇最佳化,從電感值和公差,直流阻抗 DCR,額定電流,封裝尺寸 footprint等。

(TPSRH) 電感家族系列,基於優化的鐵氧體磁芯和扁平線繞組設計技術,實現低磁心損耗,緊湊小巧體積,及極好的儲能密度。適合在各種電源拓撲結構中的輸出和儲能應用,包括大電流開關電源和 xEV 應用、新一代行動終端、小型通信機器、負載點 (POL) 轉換器、DC-DC 變換器、直流轉換器、桌上型電腦、電腦周邊設備、伺服器、顯示卡、電視遊樂器、筆記型電腦、可攜式遊戲設備、個人導航系統等。

德鍵可以生產超出這些規格的電感器,可根據要求提供定制。(TPSRH) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛。聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: 超薄型高電流電感器 (TPSRH)

特性 :
  1. 磁屏蔽結構。
  2. 良好的可焊性。
  3. 高功率,高飽和電流,適用於表面貼裝。
用途 :
  1. 錄像機、筆記本電腦、OA 儀器。
  2. 小型通訊設備、DC-DC 轉換器等。
  3. 數碼相機、液晶電視、逻辑 IC 电源。

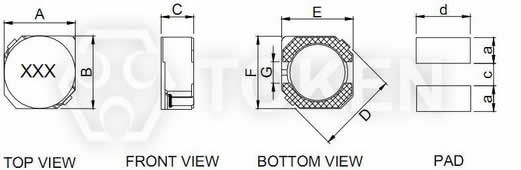

繞線功率型 (TPSRH-2D11~3D14) 結構圖及規格尺寸

貼片功率繞線電感器 (TPUME) 尺寸圖
型號 A±0.3 B±0.3 C±0.3 D ( Ref ) E ( Ref ) F ( Ref ) G ( Ref )
TPSRH2D11 2.9 2.9 1.1 4.2 2.1 1.0
TPSRH2D14 2.9 1.3 4.2 2.1 1.0 1.3
TPSRH2D16 2.9 2.9 1.8 4.2 2.1 1.0
TPSRH2D18 2.9 2.9 1.8 4.2 2.1 1.0
TPSRH3D14 3.7 3.7 1.6 5.2 2.8 1.1

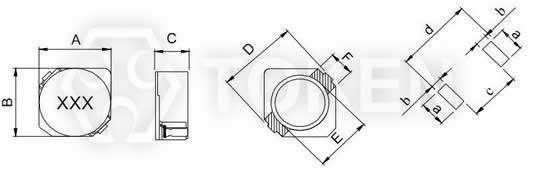

繞線功率型 (TPSRH-3D16~6D38) 結構圖及規格尺寸

繞線功率型 (TPSRH-3D16~6D38) 尺寸圖
型號 A±0.3 B±0.3 C ( Max ) D ( Max ) E ( Red ) G ( Red ) a b c d
TPSRH3D16 3.9 3.9 2.0 5.6 3.5 1 1.6 1.6 1.4 4.6
TPSRH3D18 3.9 3.9 2.1 5.6 3.7 1 1.6 1.6 1.4 4.6
TPSRH3D28 3.9 3.9 3.2 5.6 3.7 1 1.6 1.6 1.4 4.6
TPSRH4D18 4.9 4.9 2.0 6.9 4.5 1.5 1.9 1.9 1.5 5.3
TPSRH4D28 4.9 4.9 3.0 6.9 4.5 1.5 1.9 1.9 1.5 5.3
TPSRH5D18 5.9 5.9 2.0 8.2 5.5 2.0 2.15 2.15 2.0 6.3
TPSRH5D28 5.9 5.9 3.0 8.2 5.5 2.0 2.15 2.15 2.0 6.3
TPSRH6D28 6.9 6.9 3.0 9.5 6.5 2.0 2.65 2.65 2.0 7.0
TPSRH6D38 6.9 6.9 4.0 9.5 6.5 2.0 2.65 2.65 2.0 7.3

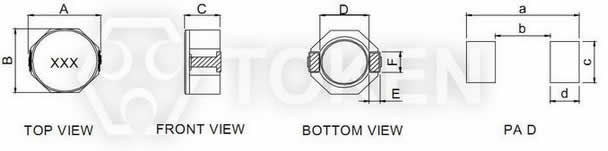

繞線功率型 (TPSRH-8D28~8D58) 結構圖及規格尺寸

繞線功率型 (TPSRH-8D28~8D58) 尺寸圖
型號 A±0.3 B±0.3 C ( Max ) D ( Red ) E ( Red ) F ( Red ) a ( Red ) b ( Red ) c ( Red ) d ( Red )
TPSRH8D28 8 8 3.0 6.3 1.2 2.5 10.1 6.1 2.8 2.0
TPSRH8D38 8 8 4.0 6.3 1.2 2.5 10.1 6.1 2.8 2.0
TPSRH8D43 8 8 4.5 6.3 1.2 2.5 10.1 6.1 2.8 2.0
TPSRH8D58 8 8 6.0 6.3 1.2 2.5 10.1 6.1 2.8 2.0

繞線功率型 (TPSRH2D/TPSRH3D) 特性規格

Inductance (µH) TPSRH2D11 TPSRH2D14 TPSRH2D16 TPSRH2D18 TPSRH3D14
標識 電感值 (µH) 直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
1R2 1.2 0.056 1.000 0.057 2.00 0.045 2.150
1R5 1.5 0.068 0.900 0.073 1.800
1R8 1.8 0.075 1.650
2R2 2.2 0.098 0.780 0.094 1.550 0.047 0.860 0.041 0.850 0.069 1.600
2R5 2.5 0.103 0.700
2R7 2.7 0.117 1.350 0.061 0.820 0.088 1.450
3R3 3.3 0.130 0.630 0.067 0.720 0.054 0.750 0.100 1.350
4R7 4.7 0.177 0.500 0.222 1.000 0.101 0.620 0.078 0.630 0.150 1.100
5R6 5.6 0.187 0.500 0.240 0.950 0.123 0.570
6R8 6.8 0.27 0.450 0.330 0.850 0.158 0.500 0.106 0.520
8R2 8.2 0.300 0.400 0.350 0.800 0.171 0.450 0.238 0.820
100 10 0.400 0.430 0.400 0.700 0.195 0.420 0.180 0.430 0.262 0.750
120 12 0.394 0.620 0.223 0.390 0.350 0.670
150 15 0.248 0.350 0.220 0.350 0.488 0.600
180 18 0.316 0.320
220 22 0.418 0.280 0.320 0.300 0.575 0.520
270 27 0.466 0.260
330 33 0.460 0.240
470 47 0.660 0.200
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

開放式貼片功率型 (TPSRH3D/TPSRH4D) 特性規格

Inductance (µH) TPSRH3D16 TPSRH3D18 TPSRH3D28 TPSRH4D18 TPSRH4D28
標識 電感值 (µH) 直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
1R0 1.0 0.03 2.00 0.056 2.50 0.027 2.70
1R2 1.2 0.027 1.68 0.024 2.56
1R5 1.5 0.04 1.60 0.073 2.30 0.034 1.65 0.030 2.46
1R8 1.8 0.046 1.4 0.083 2.00 0.031 2.2
2R2 2.2 0.054 1.30 0.096 1.90 0.043 1.32 0.035 2.04
2R7 2.7 0.069 1.10 0.124 1.70 0.055 1.28 0.038 1.80
3R3 3.3 0.075 1.00 0.127 1.50 0.072 2.00 0.066 1.01 0.043 1.57
3R9 3.9 0.090 0.90 0.162 1.40 0.074 0.88 0.059 1.44
4R7 4.7 0.112 0.85 0.188 1.35 0.088 1.65 0.089 0.845 0.062 1.32
5R6 5.6 0.118 0.800 0.230 1.2 0.118 0.80 0.074 1.17
6R8 6.8 0.141 0.700 0.270 1.10 0.119 1.24 0.143 0.76 0.087 1.12
8R2 8.2 0.184 0.650 0.155 0.68 0.10 1.04
100 10 0.230 0.600 0.390 0.90 0.145 1.05 0.179 0.61 0.125 1.00
120 12 0.250 0.540 0.400 0.800 0.216 0.56 0.136 0.84
150 15 0.310 0.500 0.480 0.75 0.213 0.90 0.240 0.50 0.173 0.76
180 18 0.380 0.420 0.530 0.65 0.338 0.48 0.208 0.72
220 22 0.500 0.380 0.74 0.70 0.335 0.76 0.397 0.41 0.222 0.70
270 27 0.570 0.350 0.810 0.500 0.441 0.35 0.261 0.58
330 33 0.750 0.300 1.090 0.45 0.481 0.58 0.570 0.32 0.331 0.56
390 39 1.190 0.40 0.709 0.30 0.384 0.50
470 47 1.680 0.35 0.599 0.48 0.78 0.28 0.380 0.48
560 56 0.970 0.26 0.480 0.41
680 68 1.30 0.22 0.66 0.35
820 82 1.35 0.22 0.66 0.41
101 100 0.970 0.26 0.480 0.41
121 120 1.95 0.18 0.950 0.27
151 150 2.12 0.15 0.180 0.41
181 180 2.50 0.14 1.330 0.22
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

開放式貼片功率型 (TPSRH5D/TPSRH6D) 特性規格

Inductance (µH) TPSRH5D18 TPSRH5D28 TPSRH6D28 TPSRH6D38
標識 電感值 (µH) 直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
2R7 2.7 0.033 2.60
3R0 3.0 0.053 0.230 0.024 3.00
3R3 3.3 0.035 2.30 0.026 3.5
3R9 3.9 0.065 2.0 0.044 2.2 0.027 2.60 0.028 3.00
4R1 4.1 0.077 1.95
6R8 6.8 0.109 1.50 0.039 2.30
8R2 8.2 0.069 1.60
100 10 0.139 1.20 0.091 1.30 0.065 1.70 0.053 2.00
120 12 0.195 1.10 0.098 1.20 0.070 1.55 0.060 1.70
150 15 0.220 0.97 0.115 1.10 0.084 1.40 0.073 1.60
180 18 0.270 0.85 0.138 1.00 0.095 1.32 0.086 1.50
220 22 0.350 0.80 0.160 0.90 0.128 1.20 0.099 1.30
270 27 0.380 0.75 0.203 0.85 0.142 1.05 0.117 1.2
330 33 0.480 0.65 0.238 0.75 0.165 0.97 0.146 1.10
390 39 0.60 0.57 0.270 0.70 0.210 0.86 0.187 1.00
470 47 0.70 0.54 0.330 0.62 0.238 0.80 0.217 0.95
560 56 0.84 0.50 0.400 0.58 0.277 0.73 0.230 0.85
680 68 0.95 0.43 0.510 0.50 0.304 0.65 0.270 0.75
820 82 1.24 0.41 0.570 0.46 0.390 0.60 0.330 0.70
101 100 1.34 0.36 0.69 0.42 0.535 0.54 0.420 0.65
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

開放式貼片功率型 (TPSRH8D) 特性規格

Inductance (µH) TPSRH8D28 TPSRH8D38 TPSRH8D43 TPSRH8D58
標識 電感值 (µH) 直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
直流阻抗
(Ω)Max.
額定電流
(A)
1R8 1.8 0.015 7.00
2R0 2.0 0.22 5.00 0.22 7.00
2R5 2.5 0.024 4.5 0.017 6.50
3R3 3.3 0.027 6.00
3R5 3.5 0.031 4.00 0.024 5.00
3R9 3.9 0.030 4.50 0.016 4.10
4R7 4.7 0.040 3.40 0.029 4.60 0.033 4.30
5R0 5.0 0.017 3.80
6R2 6.2 0.049 3.00 0.036 4.00 0.02 3.30
6R8 6.8 0.045 4.40
7R3 7.3 0.060 2.80
100 10 0.079 2.50 0.048 3.00 0.059 3.08 0.026 2.6
150 15 0.109 1.90 0.067 2.75 0.083 2.24 0.037 2.30
220 22 0.157 1.60 0.105 2.30 0.118 2.00 0.046 1.70
330 33 0.205 1.30 0.157 1.75 0.160 1.50 0.065 1.50
470 47 0.310 1.15 0.189 1.52 0.230 1.33 0.091 1.20
680 68 0.430 0.92 0.290 1.30 0.280 1.12 0.13 1.00
101 100 0.56 0.75 0.410 1.05 0.440 0.91 0.18 0.80
Note:
  • 頻率測量 L: 100KHz/0.25v .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

繞線功率型 (TPSRH-2D/3D/4D/5D/6D/8D) 料號標識

TPSRH2D11 - 1R2 N

型號
TPSRH2D11 TPSRH3D28 TPSRH8D28
TPSRH2D14 TPSRH4D18 TPSRH8D38
TPSRH2D16 TPSRH4D28 TPSRH8D43
TPSRH2D18 TPSRH5D18 TPSRH8D58
TPSRH3D14 TPSRH5D28 TPSRH3D18
TPSRH3D16 TPSRH6D28 TPSRH6D38

電感值
1R2 1.20µH
100 10.00µH
470 47.00µH
102 1000.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
