SMT 大電流功率電感 - TPSRH-63/65/73/74/105/124/125/127/129/1510

屏蔽式大電流電感器 (TPSRH) 系列,輕便薄小,是擴展電源應用最佳的選擇。

< >
  • 貼片大電流功率電感 TPSRH 系列

TPSRH63 和 TPSRH65 直接連接在鐵氧體磁芯上的電極,具有優越性能及高飽和度,適用於表面安裝。德鍵電子增強芯片功率電感,使得 (TPSRH) 家族系列涵蓋完整底板尺寸,貼片厚度僅有 3.0 mm 到 10.8 mm,電感值從 1.00 μH 到 1000.00 μH,直流阻抗 DCR 從 0.008Ω 到 21.6Ω,額定電流可達 10.0A。

SMT (TPSRH) 家族系列與 Vishay 大電流電感兼容,採用閉磁路構造設計,輕便薄小,低直流阻抗,性能優異,是低功耗解決方案。(TPSRH) 家族系列提供功率電感範圍寬廣的參數,以供客戶選擇最佳化,從電感值和公差,封裝尺寸 footprint,直流阻抗 DCR,額定電流等。

基於優化的鐵氧體磁芯和扁平線繞組設計技術,實現 (TPSRH) 家族系列低磁心損耗,緊湊小巧體積,及極好的儲能密度。適合在各種電源拓撲結構中的輸出和儲能應用,包括負載點 (POL) 轉換器、DC-DC 變換器、大電流開關電源和 xEV 應用、新一代行動終端、電視遊樂器、電腦周邊設備、筆記型電腦、小型通信機器、直流轉換器、桌上型電腦、伺服器、顯示卡、可攜式遊戲設備、個人導航系統等。

德鍵可以生產超出這些規格的電感器,可根據要求提供定制。(TPSRH) 產品符合 RoHS 標準,無鉛焊接技術及 100% 無鉛,聯繫我們的銷售部門以瞭解更多信息。

下載 PDF 版本: SMT 大電流功率電感 (TPSRH)

特性 :
  1. 高功率,高飽和電流。
  2. 良好的可焊性,磁屏蔽結構。
用途 :
  1. 录像机,笔记本电脑,OA仪器。
  2. 小型通信機器、直流轉換器等。
  3. 数码相机,液晶电视。

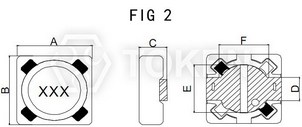

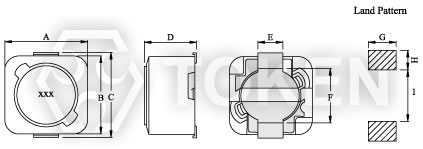

SMT功率電感 (TPSRH-124/125/127) 結構圖及規格尺寸

高飽磁功率型 (TPSRH) 尺寸圖 高飽磁功率型 (TPSRH) 尺寸圖 高飽磁功率型 (TPSRH) 尺寸圖
型號 A ± 0.5 B ± 0.5 C (Max) D (Red) E (Red) F (Red) FIG
TPSRH63 6.2 6.6 3.0 1.5 6.6 5.9 1
TPSRH65 6.2 6.6 5.0 1.5 6.6 5.9 1
TPSRH73 7.3 7.3 3.5 1.8 7.2 5.4 2
TPSRH74 7.3 7.3 4.5 1.8 7.2 5.4 2
TPSRH105 10.0 10.0 5.0 3 9.6 7.6 3
TPSRH124 12.0 12.0 4.5 5 11.8 7.6 3
TPSRH125 12.0 12.0 6.0 5 11.8 7.6 3
TPSRH127 12.0 12.0 8.0 5 12 7.6 3
TPSRH129 * 12.0 12.0 10.0 5 12 7.6 3
TPSRH1510 * 15.0 15.0 10.8 5 15 7.6 3

* 可根據要求提供定制。

SMT 功率電感 (TPSRH63/65/73/74/105) 特性規格

Inductance (µH) TPSRH63 TPSRH65 TPSRH73 TPSRH74 TPSRH105
標識 電感值 (µH) 直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
2R2 2.9 0.057 1.94
4R0 4.0 0.070 1.63
5R5 5.5 0.085 1.40
100 10 0.150 1.10 0.074 1.35 0.081 2.24 0.070 1.84 0.050 2.40
120 12 0.176 1.00 0.094 1.22 0.114 1.89 0.078 1.71 0.054 2.25
150 15 0.212 0.90 0.109 1.11 0.137 1.75 0.093 1.47 0.071 2.0
180 18 0.270 0.80 0.143 1.02 0.155 1.54 0.122 1.31 0.081 1.8
220 22 0.290 0.74 0.170 0.91 0.190 1.47 0.140 1.23 0.094 1.65
270 27 0.360 0.66 0.208 0.82 0.210 1.40 0.183 1.12 0.110 1.45
330 33 0.420 0.59 0.270 0.74 0.240 1.23 0.207 0.96 0.134 1.35
390 39 0.510 0.54 0.300 0.69 0.320 1.08 0.25 0.91 0.148 1.2
470 47 0.570 0.50 0.350 0.62 0.400 1.0 0.30 0.88 0.199 1.1
560 56 0.720 0.46 0.43 0.58 0.49 0.91 0.36 0.75 0.233 1.0
680 68 0.92 0.42 0.53 0.56 0.560 0.84 0.44 0.69 0.31 0.93
820 82 1.010 0.38 0.58 0.46 0.69 0.74 0.48 0.61 0.36 0.84
101 100 1.25 0.34 0.74 0.42 0.79 0.70 0.56 0.60 0.39 0.76
121 120 1.40 0.31 0.81 0.38 0.98 0.63 0.70 0.52 0.47 0.70
151 150 1.77 0.28 0.91 0.35 1.11 0.58 0.79 0.46 0.53 0.63
181 180 2.04 0.26 1.14 0.32 1.45 0.52 0.96 0.42 0.68 0.57
221 220 2.80 0.23 1.27 0.29 1.82 0.48 1.22 0.36 0.82 0.52
271 270 3.21 0.22 1.65 0.26 2.19 0.42 1.51 0.34 0.92 0.47
331 330 4.15 0.19 2.17 0.23 2.62 0.39 1.72 0.32 1.13 0.43
391 390     2.47 0.22 3.33 0.35 2.11 0.29 1.39 0.39
471 470     2.93 0.20 3.86 0.32 2.43 0.26 1.66 0.36
561 560     3.47 0.18 4.30 0.29 3.16 0.23
681 680     4.36 0.17 5.73 0.19 3.54 0.22
821 820     4.77 0.15 6.54 0.18 4.49 0.2
102 1000     6.42 0.14 8.25 0.16 5.80 0.18
Note:
  • 頻率測量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

大電流功率型 (TPSDS0625) 特性規格

Inductance (µH) TPSRH124 TPSRH125 TPSRH127
標識 電感值 (µH) 直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
直流阻抗
(Ω) Max.
額定電流
(A)
1R2 1.2 0.007 9.8
1R3 1.3 0.008 8.0
2R2 2.1 0.009 7.0
3R3 3.1 0.010 6.0
3R5 3.5 0.014 7.5
3R9 3.9 0.015 6.50 0.012 5.5
4R7 4.7 0.018 5.70 0.014 5.0 0.016 6.8
5R8 5.8 0.018 4.4
6R1 6.1 0.020 4.4 0.018 6.6
6R8 6.8 0.023 4.90
7R5 7.5 0.024 4.2
7R6 7.6 0.020 5.9
100 10 0.028 4.50 0.022 4 0.022 4.9
150 15 0.050 3.20 0.32 3.3 0.026 4.5
180 18 0.057 3.10 0.045 3.0 0.039 3.9
220 22 0.066 2.90 0.052 2.8 0.043 3.6
270 27 0.080 2.80 0.059 2.3 0.046 3.4
330 33 0.097 2.7 0.067 2.1 0.065 3.0
390 39 0.132 2.10 0.090 2.0 0.073 2.75
470 47 0.160 1.90 0.098 1.8 0.100 2.5
560 56 0.190 1.80 0.110 1.7 0.110 2.35
680 68 0.22 1.5 0.126 1.5 0.140 2.1
820 82 0.26 1.3 0.160 1.4 0.160 1.95
101 100 0.308 1.20 0.183 1.3 0.220 1.7
121 120 0.330 1.10 0.200 1.1 0.250 1.6
151 150 0.530 0.95 0.240 1.0 0.280 1.42
181 180 0.620 0.85 0.300 0.9 0.350 1.3
221 220 0.700 0.80 0.350 0.8 0.390 1.16
271 270 0.870 0.60 0.430 0.75 0.560 1.06
331 330 0.900 0.50 0.490 0.68 0.640 0.95
391 390 0.580 0.65 0.700 0.88
471 470 0.770 0.58 0.980 0.79
561 560 1.010 0.54 1.07 0.73
681 680 1.200 0.48 1.46 0.67
821 820 1.340 0.43 1.64
102 1000 1.530 0.40 1.82 0.55
Note:
  • 頻率測量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
  • IDC: 當電感量比其額定值低 35% 時的電流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

SMT功率電感 (TPSRH) 料號標識

TPSRH63 - 2R2 N

型號
TPSRH63 TPSRH105
TPSRH65 TPSRH124
TPSRH73 TPSRH125
TPSRH74 TPSRH127

電感值
2R2 2.20µH
120 12.00µH
121 120.00µH
102 1000.00µH
誤差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
