德鍵電子提供完整貼片電感尺寸0603/0805/132/1008/1812/2215/3730/4015/7030，感量範圍齊全，並提供系列產品目錄下載，可依客戶需求制造﹔空芯線圈系列具有高共振頻率及高Q值，結構性佳、使用方便的特點。廣泛使用在呼叫器、對講機、CATV、行動電話及高頻通訊類產品上。

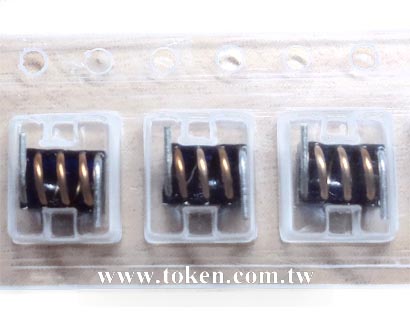

  • 特性貼片空芯線圈晶片空芯線圈
    －高頻
    －高共振頻率及高 Q 值
    －結構性佳、使用方便
  • 用途
    －呼叫器、行動電話及高頻通訊類產品
    －對講機、CATV

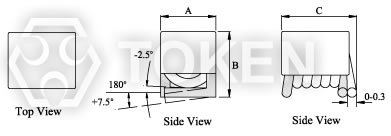

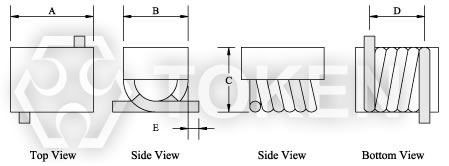

結構圖及規格尺寸 (unit: mm)
貼片空芯線圈晶片空芯線圈
型號 A (max) B (max) C ± 0.2
TCAM0603 1.80 2.00 2.00
TCAM0805 1.80 2.10 2.85
TCAM1008 1.90 2.20 3.20

TCAM0603 系列電氣特性規格
產品料號 電感值
(L)(nH)		 Q
(min)		 測試頻率
(MHz)		 共振頻率
(MHz)(min)		 直流阻抗
(mΩ)(max)		 定格電流
(mA)(max)
TCAM0603 - 3N9K 3.9 80 300 >3000 3.0 950
TCAM0603 - 4N7K 4.7 80 300 >3000 3.6 900
TCAM0603 - 5N6K 5.6 80 300 >3000 3.8 950
TCAM0603 - 6N8K 6.8 80 300 >3000 4.5 900
TCAM0603 - 8N2K 8.2 80 300 >3000 5.3 840
TCAM0603 - 10NK 10.0 70 300 >3000 6.9 600
TCAM0603 - 12NK 12.0 70 300 >3000 8.3 600
TCAM0603 - 15NK 15.0 70 300 2500 11.5 500
TCAM0603 - 18NK 18.0 70 300 2500 12.8 500
TCAM0603 - 22NK 22.0 70 300 2400 11.3 550
TCAM0603 - 27NK 27.0 70 300 1600 17.0 500
TCAM0603 - 33NK 33.0 70 300 1600 26.9 320
TCAM0603 - 39NK 39.0 70 300 1500 30.7 320
TCAM0603 - 47NK 47.0 70 300 1500 34.5 320
TCAM0603 - 56NK 56.0 70 300 1300 38.4 320

TCAM0805 系列電氣特性規格
產品料號 電感值
(L)(nH)		 Q
(min)		 測試頻率
(MHz)		 共振頻率
(MHz)(min)		 直流阻抗
(mΩ)(max)		 定格電流
(mA)(max)
TCAM0805 - 3N9K 3.9 80 300 >3000 2.6 1200
TCAM0805 - 4N7K 4.7 80 300 >3000 3.6 900
TCAM0805 - 5N6K 5.6 80 300 >3000 3.7 950
TCAM0805 - 6N8K 6.8 80 300 >3000 4.5 900
TCAM0805 - 8N2K 8.2 80 300 >3000 5.3 840
TCAM0805 - 10NK 10.0 70 300 >3000 5.4 900
TCAM0805 - 12NK 12.0 70 300 >3000 6.3 900
TCAM0805 - 15NK 15.0 70 300 2500 7.2 900
TCAM0805 - 18NK 18.0 70 300 2500 12.5 500
TCAM0805 - 22NK 22.0 70 300 2400 12.9 550
TCAM0805 - 27NK 27.0 70 300 1600 14.5 550
TCAM0805 - 33NK 33.0 70 300 1600 18.7 500
TCAM0805 - 39NK 39.0 70 300 1500 25.7 380
TCAM0805 - 47NK 47.0 70 300 1500 34.5 320
TCAM0805 - 56NK 56.0 70 300 1300 38.4 320
TCAM0805 - 68NK 68.0 70 300 1300 42.2 320

TCAM1008 系列電氣特性規格
產品料號 電感值
(L)(nH)		 Q
(min)		 測試頻率
(MHz)		 共振頻率
(MHz)(min)		 直流阻抗
(mΩ)(max)		 定格電流
(mA)(max)
TCAM1008 - 6N8K 6.8 80 300 >3000 4.0 1200
TCAM1008 - 8N2K 8.2 80 300 >3000 5.0 950
TCAM1008 - 10NK 10.0 70 300 >3000 6.0 950
TCAM1008 - 12NK 12.0 70 300 >3000 6.5 900
TCAM1008 - 15NK 15.0 70 300 2500 7.3 900
TCAM1008 - 18NK 18.0 70 300 2500 9.6 840
TCAM1008 - 22NK 22.0 70 300 2400 10.8 840
TCAM1008 - 27NK 27.0 70 300 1600 13.9 600
TCAM1008 - 33NK 33.0 70 300 1600 19.5 500
TCAM1008 - 39NK 39.0 70 300 1500 21.6 500
TCAM1008 - 47NK 47.0 70 300 1500 25.2 470
TCAM1008 - 56NK 56.0 70 300 1300 27.5 470
TCAM1008 - 68NK 68.0 70 300 1300 37.1 380
TCAM1008 - 82NK 82.0 70 300 1000 51.5 320
TCAM1008 - R10K 100.0 70 300 1000 55.5 320
TCAM1008 - R12K 120.0 70 300 950 63.4 320

如何訂購
TCAM 1008 - 6N8 K

型號
平面灌膠式空芯線圈電感
尺寸
0603 (TCAM0603)
0805 (TCAM0805)
1008 (TCAM1008)

電感值
6N8 (6.8nH)
10N (10.0nH)
R10 (100.00nH)
誤差值
K (10%)
M (20%)

SMD Coils
