德鍵電子是面向性能關鍵應用的全球工程電子產品供應商,推出了 (FMF) 系列功率金屬膜防火電阻器。提供高精度和處理大功率條件的組合,這款電阻非常適合測量電能計量和電源狀態監測的電源線電壓。
德鍵 (FMF) 耐燃級防火電阻器旨在提供金屬氧化膜電阻器 (RSS, RSN)和金屬膜精密電阻器 (MF)之間的替代選擇。(FMF) 採用金屬氧化膜電阻器的耐燃防火塗裝及大功率處理優勢,並承繼了 (MF) 金屬膜電阻器的高精度容差,為尋求工業防火電阻器的客戶提供了解決方案。
耐燃級防火電阻器 (FMF) 的額定功率分別為 1/4W,1/2WS,1/2W,1W,2WS,2W,3WS,3W,5WS,5W 和 7WS。阻值範圍:0.1Ω 到 10MΩ,E24, E-96, 和 E-192 標準系列為設計師提供了充分的 “相近阻值匹配” 選擇範圍。最大過載電壓可高達 1000V 在 5W 標準大小或 7WS 小型化尺寸。
防火電阻器 (FMF) 具有出色的大功率特性,可提高可靠性並減少故障。精度為 ± 0.1%,± 0.25%,± 0.5%,± 1%,± 2%,和 ±5% 的電阻容差,可以節省設計人員的誤差預算,從而節省電路中的其他部分。
在結構上,此款電阻器在在高含鋁量的陶瓷棒上均勻濺射金屬合金膜,塗以耐燃級防火漆保護。通過激光螺旋切割將薄膜中的電阻值調節至最終值。用純錫塗層覆蓋電阻器兩端的端子,以避免老化觸點,並可在其上使用低熔點焊料。
德鍵 (FMF) 系列符合 RoHS 標準及 100% 無鉛,電郵或電洽我們此產品最新資訊。
下載 PDF 版本: 耐燃級金屬膜防火電阻 (FMF)。
精密防火電阻 (FMF) 尺寸 & 結構 (單位: mm)
|
||||||||||||
規格 FMF | 尺寸 (單位: mm) | 工作溫度範圍 (°C) | 最大工作電壓 (V) | 最大過負載電壓 (V) | ||||||||
標準型 | 小型化 | L | D | H | d ± 0.1 | 標準型 | 小型化 | 標準型 | 小型化 | |||
1/4W | 1/2WS | 6.3±0.5 | 2.3±0.3 | 28±2.0 | 0.55 | -55 ~ +155 | 300 | 200 | 500 | 400 | ||
1/2W | 1WS | 9.0±1.0 | 3.2±0.5 | 26±3.0 | 0.65 | 350 | 250 | 600 | 500 | |||
1W | 2WS | 11.5±1.0 | 4.5 ±0.5 | 33 ±3.0 | 0.78 | 350 | 300 | 700 | 600 | |||
2W | 3WS | 15.5±1.0 | 5.0±0.5 | 32±3.0 | 0.78 | 350 | 350 | 700 | 700 | |||
3W | 5WS | 17.5±1.0 | 6.5±0.5 | 35±3.0 | 0.78 | 500 | 350 | 1000 | 700 | |||
5W | 7WS | 24.5±1.0 | 8.5±0.5 | 35±3.0 | 0.78 | 600 | 500 | 1000 | 800 |
功率 (W) | 精度公差 (%) | 溫度係數 TCR (ppm/°C)/ Ω | |||||
標準型 | 小型化 | ±15 | ±25 | ±50 | ±100 | ±200 | |
1/4W | 1/2WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 10Ω~10M | 0.1Ω~10MΩ | 0.1Ω~10MΩ | ||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 10Ω~10M | 0.1Ω~10MΩ | |||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | |||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | 10Ω~1MΩ | ||||
1/2W | 1WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10MΩ | |||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
1W | 2WS | ±5% | 0.1Ω~10M | ||||
±2% | 0.1Ω~10M | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10M | |||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
2W | 3WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | 0.1Ω~10MΩ | |||
±0.5% | 10Ω~1MΩ | 10Ω~10MΩ | 0.1Ω~10MΩ | ||||
±0.25% | 10Ω~1MΩ | 10Ω~1MΩ | 0.1Ω~1MΩ | ||||
±0.1% | 10Ω~1MΩ | 10Ω~1MΩ | |||||
3W | 5WS | ±5% | 0.1Ω~10MΩ | ||||
±2% | 0.1Ω~10MΩ | ||||||
±1% | 0.1Ω~100KΩ | 0.1Ω~10MΩ | |||||
±0.5% | 10Ω~100KΩ | ||||||
5W | 7WS | ±5% | 0.1Ω~100KΩ | ||||
±2% | 0.1Ω~100KΩ | ||||||
±1% | 0.1Ω~100KΩ | 0.1Ω~100KΩ | |||||
±0.5% | 10Ω~100KΩ | ||||||
* 電阻標稱阻值表 E-24, E-96, E-192. |
項目 | 測試方法 | 規格標準 |
阻值 | 距離帽蓋端 10±1mm 測量點。 | 在規定的容許範圍內 |
溫度係數 T.C.R. | 室溫/100°C 以上。 | ± 15, ± 25, ± 50, ± 100,± 200ppm/°C |
短時間過負載 | 額定電壓X2.5 或 最大過負載電壓 持續 5秒。兩值取其低。 | ±(2%+0.1Ω) |
可焊性 | 260±5°C, 2±0.5秒 | 最少 90% 覆蓋率 |
端子強度 | 直接加載: 25N, 10s 扭曲測試:360°, 5次 彎曲測試:5N, 90°, 2次 |
沒有機械性損壞 |
防潮性 | 40±2°C, 90%~95%RH, 1000Hrs, 1.5Hrs 開/0.5Hr 關 循環。 | ±(5%+0.1Ω) |
負載壽命 | 70±2°C, 1000Hrs, 1.5Hr 開/0.5Hr 關 循環。 | ±(5%+0.1Ω) |
(FMF) 熱點溫度 防火精密電阻器
|

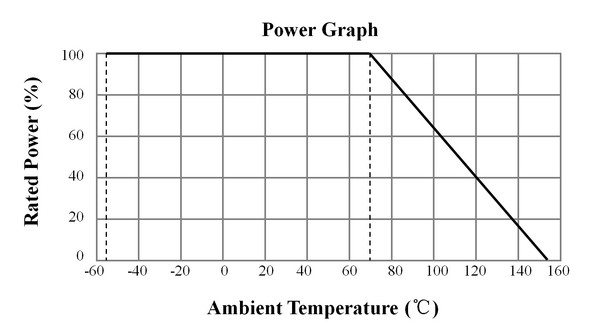

(FMF) 降額曲線 耐燃級精密電阻器
|
FMF | 1/2W | 100R | J | T52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
