金屬氧化膜電阻器 功率型 (RSS,RSN)

金屬氧化膜電阻器 - (RSS,RSN) 產品簡介

德鍵(RSS、RSN)金屬氧化膜電阻器,多種型號引腳加工風格,提供多樣化應用選擇。

< >

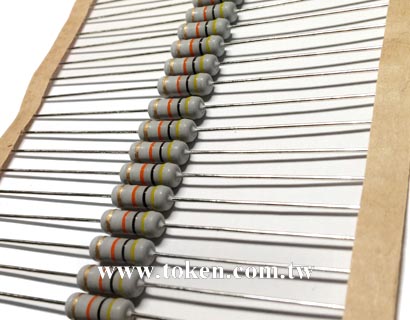

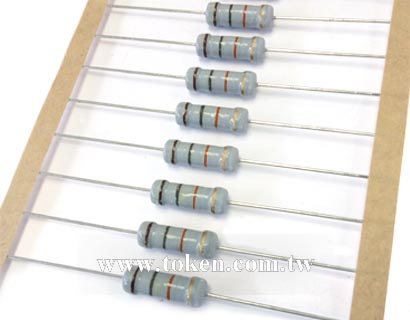

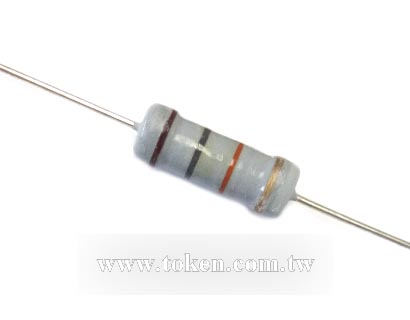

  • 金屬氧化膜電阻器 RSS,RSN 系列
  • Metal Oxide Resistors - RSS, RSN Series
  • Metal Oxide Resistors - RSS, RSN Series
  • Metal Oxide Resistors - RSS, RSN Series
  • Metal Oxide Resistors - RSS, RSN Series

德鍵電子新一代的金屬氧化膜電阻器 RSS、RSN 系列,具有長期安定性、穩定性和可靠性,輕型小型化的特性,其功率皮膜單位面積能負載更高的電力要求。提供多種電阻引腳成形加工,德鍵多樣化的不同引腳款式適合不同的應用。

新款的 RS 氧化膜系列電阻器,是脈衝應用的理想選擇,提供多種不同的尺寸與額定功率 0.5W 到 10W,最大工作電壓 200V 至 850V。耐高溫的氧化膜電阻器,具有廣泛的電阻值範圍從 10Ω 到 47KΩ。

德鍵 RS 系列電阻有不同的引腳成形和不同的引線風格,適合不同的應用,如電源供應器,放大器,家用電器,鎮流器。

採用高純度的四氯化錫和三氯化銻經高溫燒結,均勻附著於高純鋁的陶瓷棒上,形成合金金屬氧化膜,皮膜堅硬不易損傷。被覆不燃性環氧樹脂漆結構,起到機械、電氣、和外界氣候保護。

包裝方式有散裝、Ammo Pack、編帶、卷盤可供選擇。德鍵所有的 RS 氧化膜系列電阻器均符合 RoHS 標準,並兼容高溫焊接工藝,通常採用的無鉛焊料。

請聯繫我們告知您的詳細需求。

下載 PDF 版本: 金屬氧化膜電阻器 功率型 (RSS,RSN)。

特性 :
  1. 公差精度:G (±2%), J (±5%)。功率瓦數高達 10W 於 + 25 °C。
  2. 工作溫度範圍: -55°C~200°C。符合無鉛(Pb-Free),和 RoHS 規範。
  3. 軸向引線型,緊湊型高功率小尺寸,可替換碳晶電阻器。

應用 :
  1. 鎮流器,放大器,電訊通信,家用電器,電源供應器,汽車,計算機,儀器儀表。

金屬氧化膜 (RSS,RSN) 規格及尺寸 (單位: mm)

金屬氧化膜電阻器 尺寸圖(單位: mm)金屬氧化膜電阻器 尺寸圖(單位: mm)
型號 尺寸 (單位: mm) 阻值範圍 公差精度 E24 最大工作電壓 最大負載電壓
RSS RSN L D H d ± 0.05 (Ω) (%) RSS RSN RSS RSN
1/2W 1/4W 6.0 ± 0.3 2.3 ± 0.3 26 ± 1 0.40~0.50 10Ω ~ 22KΩ ±2%, ±5% 200V 300V 400V 500V
1W 1/2W 9.0 ± 0.5 3.0 ± 0.5 26 ± 1 0.50~0.55 10Ω ~ 33KΩ ±2%, ±5% 250V 350V 500V 600V
2W 1W 11 ± 1.0 4.0 ± 0.5 26 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 300V 350V 600V 700V
3W 2W 15 ± 1.0 5.0 ± 0.5 35 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 350V 350V 700V 700V
5W 3W 17± 1.0 6.0 ± 0.5 35 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 350V 500V 700V 1000V
- 5W 24 ± 1.0 8.0 ± 0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 500V 700V 800V 1000V
7W 6W 24 ± 1.0 8.0 ± 0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 500V 700V 800V 1000V
10W 7W 41 ± 1.0 8.0 ± 0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 750V 850V 850V 1000V
  10W 53 ± 1.0 8.0 ± 0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%, ±5% 750V 850V 850V 1000V

備註: 可提供阻值範圍 47KΩ ~ 100KΩ ,請與德鍵電子業務洽詢。

金屬氧化膜 (RSS,RSN) 電器特性

測試項目 性   能 試驗方法
JIS C 5202 MIL-R-22684B
使用溫度範圍 -55°C~200°C
溫度系數 ± 300 5.2 4.6.11
阻值最大
變化率
短時間過負載 ± (1%+0.05Ω) 5.2A 4.6.5
焊錫耐熱性 ± (1%+0.05Ω) 6.4 350°C 2Sec 4.6.9
溫度循環 ± (1%+0.05Ω) 7.4-55°C / 85°C 4.6.3
耐濕負荷 ± 5% 7.9 1,000hr 4.6.10
負荷壽命 ± 5% 7.10 1,000hr 4.6.12
耐電壓 ± (0.5%+0.05Ω) 5.7A 4.6.7
不燃性 依照 UL492.2B 之試驗方法 13 之過負荷試驗結果無燃燒危險
耐溶劑性 外觀,表示無任何損傷

金屬氧化膜電阻器 (RSS, RSN) - 應用注意事項

  1. 切勿使用有機溶劑清洗不燃性塗裝的電阻器。

  2. 維持電阻表面溫度為 200°C 或更低,可延長其使用壽命。

  3. 雖然塗層硬度超過了 3H 鉛筆芯,應避免螺絲刀或其它尖銳物碰觸電阻器塗層。

  4. RSS, RSN 系列電阻不能魚油中使用。不燃性電阻不能用於高頻設備,因非無電感製作。

  5. 避免接觸的不燃電阻器,其表面溫度範圍從大約 350 °C 到 400°C,當使用在全額定值時。

  6. 德鍵電子製造的金屬氧化膜電阻器,符合美國 UL-94 不燃性測試,V-0 級,持續燃燒時間零秒。

  7. 初始使用 RSS, RSN 系列電阻,在使用電路中出現煙霧排放是正常現象,該元器件可以安全使用。

  8. 不燃性電阻漆比普通電阻的抗震性差,因其特殊不燃性塗層。因此,決不衝擊或振動電阻器。也從勿用鉗子,鑷子等夾起電阻器。

  9. 清潔後,應待電阻完全乾燥後,方可使用。

金屬氧化膜 (RSS,RSN) 料號標識

RSS - 0.5W 1KR J TB

型號
RSS
RSN

額定功率(W)
阻值 (Ω)
10R 10Ω
100R 100Ω
1K 1KΩ
10K 10KΩ
阻值公差 (%)
G ±2%
J ±5%
包裝方式
TB 盒裝
P 散裝
