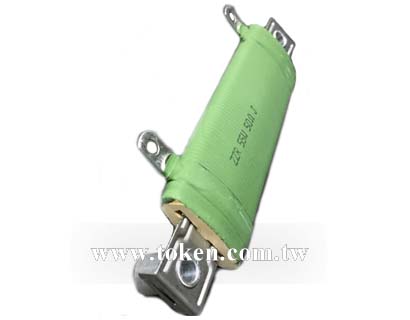

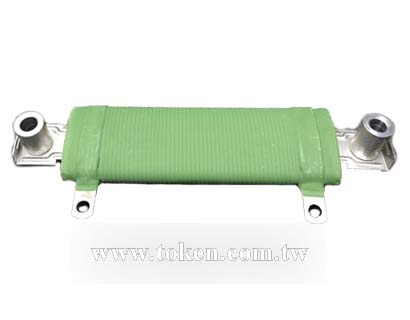

德鍵電子橢圓扁平形電阻器 ZR 系列,具有超薄特性適合安裝在高度受限制的空間配置。由於繞性佳,可製成多端子,低感抗電阻,PC 板插入型及各類組合方式。適用於負載測試,產業機械,電力分配,儀器設備,自動控制裝置...等。
起動型 ZR 扁型平板式電阻器,於平形陶瓷管上固定兩個引出端子,陶瓷管上纏繞銅鎳或鎳鉻合金之電阻線,並於表面施以耐高溫之不燃性樹脂塗裝補覆,待電阻體陰乾後,經由高溫處理固定絕緣,並配裝固定腳架而成。
德鍵電子生產的扁型功率制動電阻器 ZR 系列,符合 RoHS,和無鉛標準。對於規格外參數和客戶定製的特殊應用,請與德鍵業務部門聯繫,商討細節。
下載 PDF 版本: 橢圓扁型平板式電阻器 (ZR)。

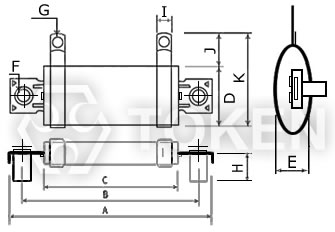

扁型平板式電阻器 (ZDR) 尺寸圖
|
||||||||||||||||
功率 | 尺寸(Unit: mm) | 阻值範圍 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
40W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~1KΩ | ||||
55W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~2KΩ | ||||
70W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~3KΩ | ||||
95W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~4KΩ | ||||
100W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~5KΩ | ||||
120W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~6KΩ | ||||
150W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~7KΩ | ||||
200W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~8KΩ | ||||
250W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~9KΩ | ||||
300W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~10KΩ |

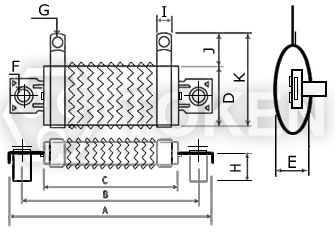

波浪式橢圓扁形電阻器 (ZQR) 尺寸圖
|
||||||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值範圍 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
60W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~4Ω | ||||
80W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~5Ω | ||||
100W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~7Ω | ||||
140W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~9Ω | ||||
150W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~10Ω | ||||
180W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~12Ω | ||||
225W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~15Ω | ||||
300W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~20Ω | ||||
375W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~25Ω | ||||
450W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~30Ω |
固定式無感量線繞扁型電阻器 (ZDN) 尺寸圖
|
||||||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值範圍(Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
40W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~1KΩ | ||||
55W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~2KΩ | ||||
70W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~3KΩ | ||||
95W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~4KΩ | ||||
100W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~5KΩ | ||||
120W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~6KΩ | ||||
150W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~7KΩ | ||||
200W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~8KΩ | ||||
250W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~9KΩ | ||||
300W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~10KΩ |
波浪式無感量線繞扁型電阻器 (ZQN) 尺寸圖
|
||||||||||||||||
功率 | 尺寸(Unit: mm) | 阻值範圍 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
60W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~4Ω | ||||
80W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~5Ω | ||||
100W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~7Ω | ||||
140W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~9Ω | ||||
150W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~10Ω | ||||
180W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~12Ω | ||||
225W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~15Ω | ||||
300W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~20Ω | ||||
375W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~25Ω | ||||
450W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~30Ω |
ZDR | 250W | 250R | J | ||||||||||||||||||||||||||||||
|
|
|
|
