組合式 電力負載電阻箱 (BOX)

組合式電力負載電阻箱 - (BOX) 產品簡介

採用德鍵組合式負載電力電阻箱(BOX)，快速建構制動電阻器和安全保護罩。

< >
  • 大功率圓形板式電阻器 (DRE)

德鍵 BOX 電阻箱系列常應用作老化電阻器，是可組合式的功率電阻箱，由德鍵 DR﹑DQ 功率系列電阻器與箱體組合而成，由於箱體保護安全性佳，不但負載功率大且堅固，散熱良好，電阻溫度系數小，呈線性變化。

德鍵組合式的功率電阻箱，其變通性佳及多重組合選擇，易使用者安裝，無論是在 OEM 工廠和工業工作現場，方便易於預先安裝。適用於電力充配，儀器設備，自動控制裝置等。

功率最高可達 4800 瓦特，根據電阻值的要求可供裝運。德鍵工程人員可以幫助客戶滿足其設計需求。德鍵強大的生產能力，使我們設計、製造最符合客戶需求的大功率電阻箱。

德鍵電子 BOX 系列屬於客戶自定義規格、參數、訂製生產。請聯繫我們業務人員與您的特定需求。

PDF 文檔下載 電力負載電阻箱組合式 (BOX)。

特性 :
  • 良好的散熱，
  • 高功率承載能力和耐用性，
  • 低溫度係數，與阻值成正比。
應用 :
  • 配電系統，教育建模應用，
  • 產業機械，動態制動電阻器，
  • 負載測試，儀表和自動化控制裝置。

結構 :
  • 內裝選配德鍵 DR（平繞型線繞功率電阻器）系列或 DQ（波紋繞線功率電阻器）系列。
  • 箱式保護外殼，箱式（網格，屏蔽蓋或固體底板）系列提供出色的保護和安全。
  • 大型焊接框架的結構，提供強大的設計能力，易於功率電阻器在室內和室外環境安裝。
  • 德鍵設計的 BOX 功率電阻箱系列提供無限組合方式，以滿足客戶的要求。

附件選項 :
  • 接線端子，熱開關，管道留孔，保險絲，風扇，和其它客戶指定的要求等，可根據要求製定。
  • 多款靈活的組裝選擇範圍，方便使用和安裝。功率電阻組件請參照 DR 系列和 DQ 系列特點的具體規格。

組合型老化負載電阻箱 (BDR) 200W - 3200W 尺寸

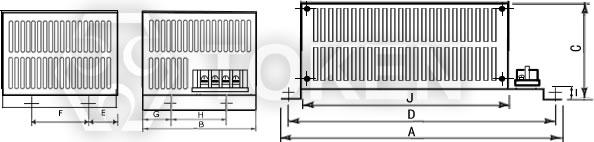

組合型老化負載電阻箱 (BDR) 尺寸圖組合型老化負載電阻箱 (BDR) 尺寸圖
功率 尺寸 (Unit: mm) 阻值範圍 (Ω)
电阻箱 A B C D E F G H I J
200W A 345 90 76 325 45   43   8 268 5.5~20KΩ
400W A 345 90 76 325 45   43   8 268 5~40KΩ
400W B 450 152 100 428 30 90 74   10 355 4.5~40KΩ
800W B 450 152 100 428 30 90 74   10 355 4~80KΩ
1200W C 450 300 100 428 74 146 74 146 10 355 3.5~120KΩ
1600W C 450 300 100 428 74 146 74 146 10 355 3~160KΩ
2000W D 560 250 195 535 27 190 122   10 420 2.5~200KΩ
2400W D 560 250 195 535 27 190 122   10 420 2~240KΩ
2800W D 560 250 195 535 27 190 122   10 420 1.5~280KΩ
3200W D 560 250 195 535 27 190 122   10 420 1~320KΩ

組合型電力負載電阻箱 (BQR) 300W - 4800W 尺寸

組合型電力負載電阻箱 (BQR) 尺寸圖組合型電力負載電阻箱 (BQR) 尺寸圖
功率h 尺寸 (Unit: mm) 阻值範圍 (Ω)
電阻箱 A B C D E F G H I J
300W A 345 90 76 325 45   43   8 268 5.5~30Ω
600W A 345 90 76 325 45   43   8 268 5~60Ω
600W B 450 152 100 428 30 90 74   10 355 4.5~60Ω
1200W B 450 152 100 428 30 90 74   10 355 4~120Ω
1800W C 450 300 100 428 74 146 74 146 10 355 3.5~180Ω
2400W C 450 300 100 428 74 146 74 146 10 355 3~240Ω
3000W D 560 250 195 535 27 190 122   10 420 2.5~300Ω
3600W D 560 250 195 535 27 190 122   10 420 2~360Ω
4200W D 560 250 195 535 27 190 122   10 420 1.5~420Ω
4800W D 560 250 195 535 27 190 122   10 420 1~480Ω
  • 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準。

高壓組合型電阻箱 料號標識

BDR 2400W 13.6R K
型號
BDR
BQR
額定功率 (W)
200W~3200W
300W~4800W
阻值 (Ω)
電阻值（以歐姆Ω為單位）
阻值公差 (%)
J ±5%
K ±10%
