波紋繞線電阻器、波浪線繞電阻器

功率型 (DQ)

當電阻寄生電感需要抑制設計時,用德鍵(DQ)大功率型波紋繞線電阻器。

波紋電阻/波浪線繞大功率電阻器 - DQ不燃性 系列
波紋電阻/波浪線繞大功率電阻器 - DQ 不燃性系列
圖片瀏覽

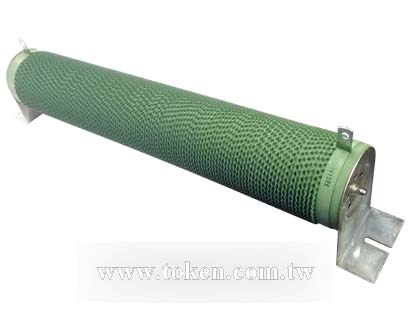

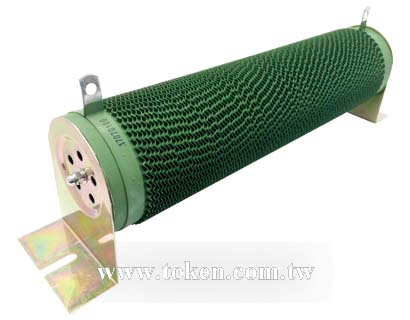

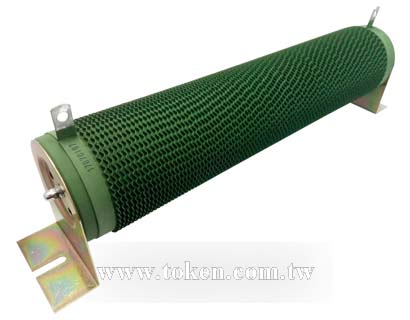

德鍵電子波紋繞線電阻器、波浪線繞電阻器、功率型 DQ 系列,是於圓柱形陶瓷管上固定兩個引出端子,陶瓷管上纏繞扁帶波浪狀之合金電阻線,並於表面施以耐高溫之不燃性樹脂塗裝補覆,待電阻體陰乾後,經由高溫處理固定絕緣,並配裝固定腳架而成。由於電阻合金線材受限,可制電阻值範圍較低,如需高阻抗時請參考DR系列電阻器。本品可製成多端子,固定低感抗電阻,或半可調整型之各類電阻器。

通用規格:

  1. 陶瓷管型 - 波浪/波紋線繞電阻器
  2. 陶瓷管型 - 波浪式線繞低感量電阻器
  3. 陶瓷管型 - 波浪式線繞可調電阻器

適用於:

  1. 自動化控制裝置,叉車,高架起重機,電梯,弧點焊機。
  2. 教育建模應用,負載測試,工業機械,電力分配,儀器儀表。
  3. 叉車,高架起重機,電梯,弧點焊機,電池充電器,機床,輸送機,和 UPS 系統。

德鍵電子生產的管型功率型電阻器 DQ 系列,符合 RoHS 和無鉛標準。

本品可製成多端子,低感抗電阻,半可調整型之各類電阻器。德鍵網站提供大電力、大功率電阻器產品目錄下載。若需特殊規格型式,請與德鍵電子業務聯繫。

DQ-A 波浪線繞功率電阻 75W ~ 2000W尺寸

波浪線繞功率電阻 (DQ-A) 無架型 尺寸圖
波浪線繞功率電阻 (DQ-A)
N - 無架型 尺寸圖
波浪線繞功率電阻(DQ-A) 水平式支架 尺寸圖
波浪線繞功率電阻 (DQ-A)
G - 水平式支架 尺寸圖
功率 尺寸 (Unit: mm) 阻值範圍
A B C D E F G H I J K L M O
75W 110 25 16 30 8 150 5 18 6 166 58 1.2 6 27 1.5~8Ω
90W 90 28 18 32 8 130 5 19 6 146 60 1.2 6 27 1.5~9Ω
120W 110 28 18 32 8 150 5 19 6 166 60 1.2 6 27 2~12Ω
150W 140 28 18 32 8 180 5 19 6 196 60 1.2 6 27 2~15Ω
180W 160 28 18 32 8 200 5 19 6 216 60 1.2 6 27 3~18Ω
225W 195 28 18 32 8 235 5 19 6 251 60 1.2 6 27 3~23Ω
240W 185 35 24 36 10 225 5 19 8 245 76 1.6 6 34 5~24Ω
300W 210 35 24 36 10 250 5 19 8 274 76 1.6 6 34 5~30Ω
375W 210 40 25 38 12 250 5 20 8 274 78 1.6 6 34 6~38Ω
450W 260 40 25 38 12 300 5 20 8 320 78 1.6 6 34 6~45Ω
600W 330 40 25 38 12 370 5 20 8 395 78 1.6 6 34 7~60Ω
750W 330 50 35 50 12 380 6 25 9 400 100 1.6 8 40 8~75Ω
900W 400 50 35 50 12 450 6 25 9 470 100 1.6 8 40 8~90Ω
1000W 460 50 35 50 12 510 6 25 9 530 100 1.6 8 40 12~100Ω
1200W 460 60 40 55 15 515 6 30 10 535 110 1.6 10 50 12~120Ω
1500W 540 60 40 55 15 595 6 30 10 615 110 1.6 10 50 15~150Ω
2000W 650 65 42 62 15 702 6 30 10 722 115 1.6 10 50 15~200Ω

DQ-B 波浪線繞功率電阻 30W ~ 20000W 尺寸

波浪線繞功率電阻 (DQ-B) 無架型 尺寸圖
波浪線繞功率電阻 (DQ-B)
N - 無架型 尺寸圖
波浪線繞功率電阻 (DQ-B) 立式型支架 尺寸圖
波浪線繞功率電阻 (DQ-B)
Z - 立式型支架 尺寸圖
波浪線繞功率電阻(DQ-B) 水平式支架 尺寸圖
波浪線繞功率電阻 (DQ-B)
G - 水平式支架 尺寸圖
功率 尺寸(Unit: mm) 阻值範圍
R L1 L2 L3 H N d M q Q
30W 20 70 100 120 50 6 3.5 5 5 20 2~1KΩ
40W 20 87 115 137 50 6 3.5 5 5 20 2~1KΩ
50W 28 90 122 143 68 9 4.5 5.5 6 28 5~1KΩ
80W 28 90 122 143 68 9 4.5 5.5 6 28 5~2KΩ
100W 28 170 202 223 68 9 4.5 5.5 6 28 10~3KΩ
150W 28 215 247 268 68 9 4.5 5.5 6 28 10~3KΩ
200W 28 267 299 320 68 9 4.5 5.5 6 28 10~5KΩ
250W 28 267 299 320 68 9 4.5 5.5 6 28 10~5KΩ
300W 40 267 305 343 90 10 4.5 6 6 40 20~5KΩ
400W 40 330 367 406 90 10 4.5 6 6 40 20~5KΩ
500W 50 330 370 415 98 10 6 8.5 8 50 20~5KΩ
600W 50 330 370 415 98 10 6 8.5 8 50 20~5KΩ
700W 50 400 440 485 95 10 6 8.5 8 50 20~5KΩ
800W 70 300 331 362 135 15 8 - 8 70 40~500Ω
1000W 70 300 331 362 135 15 8 - 8 70 40~500Ω
1500W 70 415 446 477 135 15 8 - 8 70 40~500Ω
2000W 70 510 541 572 135 15 8 - 8 70 40~500Ω
2500W 70 600 631 662 135 15 8 - 8 70 40~500Ω
3000W 70 600 631 662 135 15 8 - 8 70 40~500Ω
4000W 100 430 468 521 185 15 8 - 8 100 40~500Ω
5000W 100 500 538 591 185 15 8 - 8 100 40~500Ω
6000W 100 600 638 691 185 15 8 - 8 100 40~500Ω
10000W 150 600 640 720 260 30 8 - 10 152 40~500Ω
12000W 150 660 700 780 260 30 8 - 10 152 40~500Ω
15000W 150 660 700 780 260 30 8 - 10 152 40~500Ω
20000W 150 1000 1040 1120 260 30 8 - 10 152 40~500Ω
