黃金鋁殼電阻器

大功率 (AH)

出色的功率型散熱片黃金鋁盒電阻器 ＋ 卓越的高精密型鋁殼電阻器 (AH) 產品簡介

黃金鋁殼電阻器 - AH 系列
黃金鋁殼電阻器 - AH 系列
圖片瀏覽

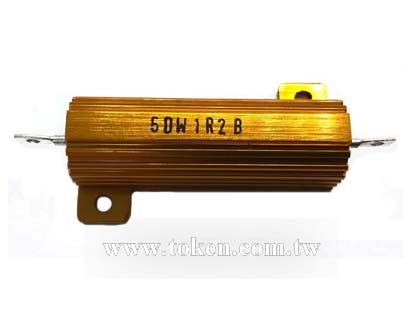

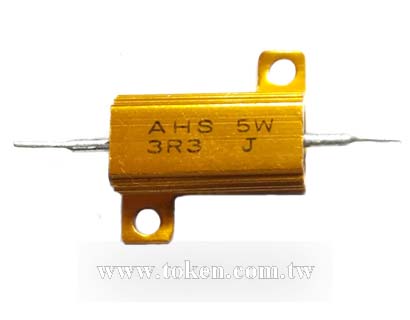

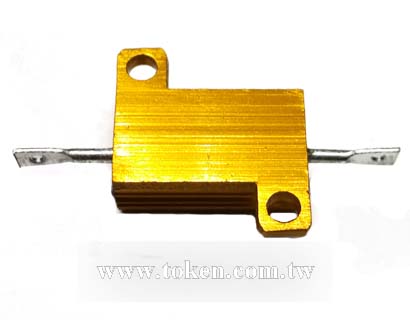

德鍵電子 AH 功率型系列黃金鋁殼電阻器，外殼採用鋁合金製造，表面具有散熱溝槽，體積小，功率大，耐高溫，過載能力強，具有耐氣候性、高精度，標準低電感電阻，高穩定，強架構，其變通性佳多重組合選擇，有利于機械保護，更方便使用者安裝。

適用於電源、變頻器、伺服器、及惡劣環境下高要求應用，使用壽命長。阻值公差為 10%，5%，3%，2%，1%，0.5%，并可根據需要進行大功率型號組裝。亦可根據客戶需求規格訂製專門的電阻器，且可以組合成大功率型、或大電力型的電阻箱。

德鍵電子黃金鋁盒電阻器 AH 系列，因其功耗大，體積小，具有耐氣候性，工作溫度範圍 -55°C to +275°C，常作為大功率型電阻使用，如煞車電阻器、老化電阻器、鋁外殼散熱電阻器、制動電阻器、泄放電阻器。

黃金鋁殼電阻器 AH 系列，嚴緊公差精度達 ±0.05%，溫度係數 (TCR) 穩定至 ±25 PPM/°C，也是作為電流感側電阻器、高精密電阻器，最理想的選擇。德鍵 AH 系列由於阻抗元器件完成封裝在陽極氧化鋁架構內，其額定熱點遠低於標準值。其高性能全焊接結構，保證長期穩定的重負載的螺紋栓軸端子。

德鍵 AH 黃金鋁殼電阻系列符合 RoHS 和無鉛標準。對於規格外參數和客戶定製的特殊應用，請與德鍵業務部門聯繫，商討細節。

原材料：

  1. 元素：銅和鎳合金，鎳鉻合金或錳銅。
  2. 外殼：鋁硬質陽極塗層；       核心：氧化鋁或陶瓷。
  3. 密封材料: S - 矽樹脂；C: 水泥填充；     端蓋：不銹鋼。
  4. 標準端子：5W ~ 50W 錫端子，100W ~ 250 W 線端子。

通用規格：

  1. 工作溫度範圍： -55°C to +275°C。
  2. 額定功率範圍： 5W ~ 250W 有 6 種可供選擇。
  3. 嚴緊阻值公差： ±0.05%，±0.1%，±0.25%，±0.5%，±1%，±5%，±10%。
  4. 卓越溫度係數： ±25 PPM/°C，±50 PPM/°C，±100 PPM/°C，±250 PPM/°C。

無電感量特性：

  1. 可提供 Ayrton Perry 無電感量線繞工藝生產。當需要時，請於料號標識編號後加上“N”。
  2. 標準繞組及無電感量繞組，兩種都具有相同的功能特性，小尺寸、高功率、堅固結構、和超精密。
  3. 鋁外殼可以安裝散熱片，以求達到最高的散熱效果。

黃金鋁盒 5W~50W (AH) 尺寸

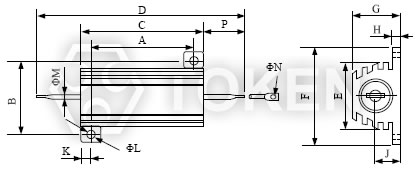

黃金鋁盒電阻器 (AH 5W ~ 50W) 尺寸圖
黃金鋁盒電阻器 (AH 5W ~ 50W) 尺寸圖
類型 尺寸 (單位: mm)
A B C D E F G H J K L M N P
± 1.0 ± 1.0 ± 1.0 ± 2.0 ± 1.0 ± 1.0 ± 1.0 ± 0.8 ± 1.0 ± 0.8 ± 0.5 ± 0.5 ± 0.2 ± 0.8
AH-5 11.2 12.5 15.2 28.6 8.5 16.4 8.1 1.7 3.8 2 2.4 1.5 1.3 6.7
AH-5N 11.2 12.5 15.2 28.6 8.5 16.4 8.1 1.7 3.8 2 2.4 1.5 1.3 6.7
AH-10 14.2 15.9 19 34.9 10.7 20.3 9.9 1.9 4.2 2.4 2.4 2 2.2 7.95
AH-10N 14.2 15.9 19 34.9 10.7 20.3 9.9 1.9 4.2 2.4 2.4 2 2.2 7.95
AH-25 18.2 19.8 27 49.2 14 27.4 13.9 1.9 5.9 4.4 3.2 1 2.2 11.1
AH-25N 18.2 19.8 27 49.2 14 27.4 13.9 1.9 5.9 4.4 3.2 1 2.2 11.1
AH-50 40 21.4 50 70.6 16 29 15.5 2.2 6.6 5 3.2 2 2.2 10.3
AH-50N 40 21.4 50 70.6 16 29 15.5 2.2 6.6 5 3.2 2 2.2 10.3

注意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準.

德鍵 AH 鋁殼系列電阻器的額定功率是基於安裝以下散熱片：

  1. AH-5W/AH-10W：鋁散熱基座面積 832 cm2 × 1.0 mm 厚或相等。
  2. AH-25W：鋁散熱基座面積 1077 cm2 × 1.0 mm 厚或相等。
  3. AH-50W：鋁散熱基座面積 1877 cm2 × 1.5 mm 厚或相等。
  4. AH-100W：鋁散熱基座面積 1896 cm2 × 3.2 mm 厚或相等。
  5. AH-250W：鋁散熱基座面積 5780 cm2 × 3.2 mm 厚或相等。

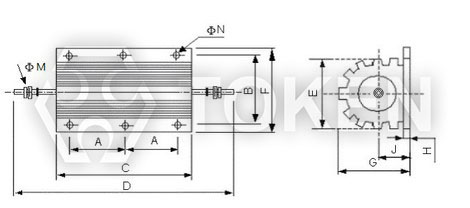

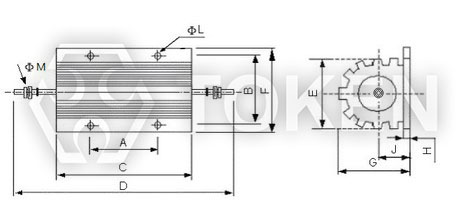

黃金鋁殼 AH-100, AH-100N 尺寸

黃金鋁殼電阻器 (AH-100, AH-100N) 尺寸圖
黃金鋁殼電阻器 (AH-100, AH-100N) 尺寸圖 (Unit: mm)

注意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準.

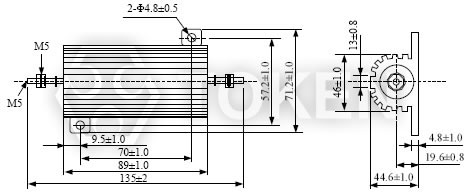

AH-250, AH-250N 尺寸

Aluminum Resistors (AH-250, AH-250N) 尺寸圖
(AH-250, AH-250N)尺寸圖 (Unit: mm)

注意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準.

黃金鋁殼 (AHS) 性能規格

類型 種類 25°C 時額定功率(W) 阻值公差
(± %)		 阻值範圍
(Ω)		 溫度系數
(±PPM/°C)
民用 軍用
AHS-5 RE60G 5 5 0.1, 0.25, 0.5 10~1K 25
0.5, 1 1.0~3.32K 25, 50
5, 10 0.1~3.32K 100, 250
10 0.01~3.32K 100, 250
AHS-5N RE60N 5 5 1,5 10~200 25, 50
5 1.0~860 100
5, 10 0.1~860 100, 250
10 0.01~1K 100, 250
AHS-10 RE65G 10 10 0.1, 0.25, 0.5 10~1.2K 25, 50
0.5, 1 1.0-2.7K 50, 100
5, 10 0.1~2.7K 100, 250
10 0.01~5.62K 100, 250
AHS-10N RE65N 10 10 1, 5 10~860 25, 50
5 1.0~1.2K 100
5, 10 0.1~1.2K 100, 250
10 0.01~1.5K 100, 250
AHS-25 RE70G 25 20 0.1, 0.25, 0.5 10~2.7K 25, 50
0.5, 1 1.0~3.9K 50, 100
5, 10 0.1~3.9K 100, 250
10 0.01~12.1K 100, 250
AHS-25N RE70N 25 20 1, 5 10~1.2K 25, 50
5 1.0~2.7K 100
5, 10 0.1~2.7K 100, 250
10 0.01~6.04K 100, 250
AHS-50 RE75G 50 30 0.1, 0.25, 0.5 10~3.9K 25, 50
0.5, 1 1.0~5.6K 50, 100
5, 10 0.1~5.6K 100, 250
10 0. 01~39.2K 100, 250
AHS-50N RE75N 50 30 1, 5 10~2.7K 25, 50
5 1.0~3.9K 100
5, 10 0.1~3.9K 100, 250
10 0.01~19.6K 100, 250
AHS-100 RE77G 100 75 0.1, 0.25, 0.5 10~5.6K 25, 50
0.5, 1 1.0~8.2K 50, 100
5, 10 0.1~12K 100, 250
10 0.01~29.4K 100, 250
AHS-100N RE77N 100 75 1, 5 10~3.9K 25, 50
5 1.0~5.6K 100
5, 10 0.1~5.6K 100, 250
10 0.01~14.7K 100, 250
AHS-250 RE80G 250 120 0.1, 0.25, 0.5 10~12K 25, 50
0.5, 1 1.0~27K 50, 100
5, 10 0.1~27K 100, 250
10 0.01~35.7K 100, 250
AHS-250N RE80N 250 120 1, 5 10~5.6K 25, 50
5 1.0~8.2K 100
5, 10 0.1~8.2K 100, 250
10 0.01~17.4K 100, 250

注意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準.

黃金鋁盒 (AHC) 性能規格

類型 25°C 時額定功率 (W) 阻值公差
(± %)		 阻值範圍
(Ω)		 溫度系數
(±PPM/°C)
AHC-5 5 0.1, 0.25, 0.5 10~1K 25
0.5, 1 1.0~3.32K 25, 50
5, 10 0.1~3.32K 100, 250
10 0.01~3.32K 100, 250
AHC-5N 5 1, 5 10~200 25, 50
5 1.0~860 100
5, 10 0.1~860 100, 250
10 0.01~1K 100, 250
AHC-10 10 0.1, 0.25, 0.5 10~1.2K 25, 50
0.5, 1 1.0-2.7K 50, 100
5, 10 0.1~2.7K 100, 250
10 0.01~5.62K 100, 250
AHC-10N 10 1, 5 10~860 25, 50
5 1.0~1.2K 100
5, 10 0.1~1.2K 100, 250
10 0.01~1.5K 100, 250
AHC-25 25 0.1, 0.25, 0.5 10~2.7K 25, 50
0.5, 1 1.0~3.9K 50, 100
5, 10 0.1~3.9K 100, 250
10 0.01~12.1K 100, 250
AHC-25N 25 1, 5 10~1.2K 25, 50
5 1.0~2.7K 100
5, 10 0.1~2.7K 100, 250
10 0.01~6.04K 100, 250
AHC-50 50 0.1, 0.25, 0.5 10~3.9K 25, 50
0.5, 1 1.0~5.6K 50, 100
5, 10 0.1~5.6K 100, 250
10 0. 01~39.2K 100, 250
AHC-50N 50 1, 5 10~2.7K 25, 50
5 1.0~3.9K 100
5, 10 0.1~3.9K 100, 250
10 0.01~19.6K 100, 250
AHC-100 100 0.1, 0.25, 0.5 10~5.6K 25, 50
0.5, 1 1.0~8.2K 50, 100
5, 10 0.1~12K 100, 250
10 0.01~29.4K 100, 250
AHC-100N 100 1, 5 10~3.9K 25, 50
5 1.0~5.6K 100
5, 10 0.1~5.6K 100, 250
10 0.01~14.7K 100, 250
AHC-250 250 0.1, 0.25, 0.5 10~12K 25, 50
0.5, 1 1.0~27K 50, 100
5, 10 0.1~27K 100, 250
10 0.01~35.7K 100, 250
AHC-250N 250 1, 5 10~5.6K 25, 50
5 1.0~8.2K 100
5, 10 0.1~8.2K 100, 250
10 0.01~17.4K 100, 250

注意: 產品尺寸可能變更，請以實際產品尺寸或本公司最新規格書為準.

功率鋁殼 (AH) 表面溫度與功率負載 (散熱板) 曲線圖

功率鋁殼電阻器 (AH) 表面溫度與功率負載(散熱板)曲線圖
功率鋁殼電阻器 (AH) 表面溫度與功率負載(散熱板)曲線圖

功率鋁殼 (AH) 環境溫度 降額曲線

鋁殼功率電阻器 (AH) 環境溫度 降額曲線
鋁殼功率電阻器 (AH) 環境溫度 降額曲線

降額曲線於環境溫度高於 25°C, 參附圖。
所有安裝指定散熱片類型的鋁外殼曲線。
曲線 A, B, C 未散熱片類型。

  1. 曲線 A:
    AH 5W 和
    AH 10W 單元, 未安裝散熱片。
  2. 曲線 B:
    AH 25W 單元, 未安裝散熱片。
  3. 曲線 C:
    AH 50W, AH 100W 和
    AH 250W 單元, 未安裝散熱片。

功率鋁盒 (AH) 散熱片 降額曲線

功率鋁盒電阻 (AH) 散熱片 降額曲線
功率鋁盒電阻 (AH) 散熱片 降額曲線

當散熱片的面積縮小，曲線降額。

  1. Curves A:
    AH-5 和
    AH-10 尺寸。
  2. Curves B:
    AH-25 尺寸。
  3. Curves C:
    AH-50,
    AH-100 和
    AH-250 尺寸。

功率鋁盒 (AH) 電器特性條件

參數 測試條件 規格
短時間過載 5 × 額定功率-5sec. Δ R±(2%+0.05Ω)Max.
負載壽命 額定負載 (底盤安裝)
25°C (1.5 Hour on 0.5 Hour OFF) 重復 1000 小時		 Δ R±(5%+0.05Ω)Max.
溫度系數阻值 溫度 40°C 濕度 95% DC 100V 500Hr Δ R±(5%+0.05Ω)Max.
介質耐壓 AHS-5 AHS-10 AHS-25 1000V
AHS-50 2000V
AHS-100 AHS-250 3000V		 Δ R±(0.5%+0.05Ω)Max.
AHC-5 AHC-10 AHC-25 1000V
AHC-50 1500V
AHC-100 AHC-250 2500V
絕緣阻抗 在同樣的介質耐壓測試條件下， 加載500V和絕緣性阻值測試 1000MΩMin.
引出端強度 (1)扭轉測試 (30 sec Min)
AH-5 1kg， AH-10 2.3kg， AH-25， AH-50 4.5kg
(2)扭轉測試(5~15sec)
AH-100 27kg-cm， AH-250 36kg-cm		 Δ R±(0.2%+0.05Ω)Max.
振動 10c/s~50c/s~10c/s(1Min)-2小時
平行和正確的角度		 Δ R±(0.2%+0.05Ω)Max.

鋁殼電阻 (AH) 料號標識

AH S 10/10N 20Ω D
12345
型號
材料類型
S: Silicone
C: Cement
額定功率 (W)
10 10W
10N 10W
250 250W
250N 250W
N Non-Inductive
阻值 (Ω)
R51 0.51Ω
5R1 5.1Ω
51R 51Ω
510R 510Ω
5K1 5.1KΩ
阻值公差 (%)
A5 ±0.05%
B ±0.10%
C ±0.25%
D ±0.5%
F ±1%
J ±5%
K ±10%
