TO-247 無感塑封模壓功率電阻 (RMG100)

TO-247 無感模壓塑封功率電阻器 - (RMG100) 產品簡介

德鍵電子 TO-247 無感功率電阻器(RMG100),處理高速脈衝。

< >
  • TO-247 模壓塑封功率電阻 (RMG100)

德鍵電子的插件式 TO-247 功率塑封模壓電阻器,符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標誌。

TO-247 電阻適合應用於需要精度和穩定性的產品。採用氧化鋁陶瓷層的設計,用以分開的電阻陶瓷基片元件與散熱板安裝片。這種結構提供了非常低熱阻,同時確保電阻器的電極終端與金屬散熱板之間的高絕緣性。 其塑封模壓型封裝結構使得安裝更容易,保護性高,高絕緣度,低/無感量。這也使 TO-247 具有非常低的電感量,是高頻應用及高速脈衝的理想元器件。

TO-247 RMG100 封裝系列,通常與其它功率 IC 一起安裝在散熱器旁,於 25°C 的溫度,最高功率可達 100 瓦。阻值範圍 0.1Ω to 10KΩ,工作溫度範圍 -65°C to +175°C。

除此之外,TO-247 的應用範圍包括自動化測試設備,緩衝和高頻脈衝處理電路,馬達控制和驅動電路,開關式電源, 負載電阻,汽車電子,工業電源設備,不間斷電源系統和工業計算機。

可依客戶規格訂製生產規格以外的產品,以滿足不同客戶的要求。請與德鍵電子業務聯系。

下載 PDF 版本: TO-247 無感塑封模壓功率電阻 (RMG100)。

特性 :
  1. 散熱器安裝,@25°C 最高功率可達 100W。
  2. 保護性高的模壓塑封外盒,且易於安裝。
  3. 只用一顆螺絲,便可安裝於散熱器上。
  4. 無感/低感量。高絕緣度。
  5. TO-247 模壓塑封包裝
應用 :
  1. 螢幕映像管的功率負載及泄放電阻。
  2. 低能量派衝負載,電壓整流器。
  3. 用於電源供器的入口端。
  4. RF 功放的終端電阻器。
  5. 緩衝電路器,UPS。

TO-247 (RMG100) 尺寸 (單位: mm)

TO-220 功率電阻器 (RMG100) 尺寸圖 (單位: mm)TO-247 模壓塑封功率電阻 (RMG100)
尺寸圖 (單位: mm)
規格 W H T T1 T2 B B1 C D D1 G R
RMG100 15.49
~
16.01
20.44
~
20.96
4.69
~
5.21
0.55
~
1.07
2.15
~
2.67
13.21
~
15.75
2.03
~
3.55
9.90
~
10.42
1.42
~
1.62
3.45
~
3.81
5.07
~
5.59
3.53
~
3.73

TO-247 (RMG100) 電氣特性規格

阻值範圍 阻值公差 溫度系數 (PPM/°C)
0.1Ω~1Ω ±5%
±10%
-
>1Ω~3Ω ±1% ±300
>3Ω~10Ω ±1%
±5%
±10%
±100
±200
>10Ω~10KΩ ±1%
±5%
±10%
±50
±100
±200
  • 最大工作電壓 350V. 壓電強度 1800VAC. 絕緣阻抗 : 10GΩmin.
  • 工作溫度 :-65°C to +150°C. 可提供的阻值範圍< 1Ω

TO-247 (RMG100) 環境特性規格

測試項目 規格標準 測試條件
溫度系數 As spec. Referenced to 25°C, ΔR taken at +105°C
短時間過負載 ΔR±0.5% 1.5 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
介電強度 ΔR±0.15% MIL-STD-202F Method 301(1800V AC, 60s)
負載壽命 ΔR±1.0% MIL-PRF-39009D, 4.8.13 Rated power, 2,000 hours.
耐濕性 (穩定狀態下) ΔR±0.5% -10°C~+65°C, RH>90%, cycle 240 hours.
耐熱性 ΔR±0.5% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子強度 ΔR±0.2% MIL-STD-202F, Method 211, Cond. A (Pull Test) 2.4N
高頻率震動 ΔR±0.42% MIL-STD-202F, Method 204, Cond.D
可焊性 90% min coverage MIL-STD-202F Method 208H
245°C±5°C, 3±0.5 (sec)
  • 無散熱器下,在自然對流空氣下 25°C,RMG100 額定功率為 3.5W。
  • 引線材質:鍍錫銅線。功率的使用極限,取決於塑裝盒的表面溫度。熱油膏需使用正確。
  • 塑裝盒的表面溫度的量測,需用熱電耦量於所使用的散熱器上所安裝本器件的中央位置。

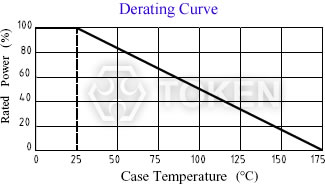

TO-247 (RMG100) 降额曲线

TO-247 功率皮膜塑封模壓電阻 (RMG100) 降额曲线TO-247 功率皮膜塑封模壓電阻 (RMG100) 降额曲线

TO-247 RMG100系列 - 功率塑封模壓電阻 料號標識

RMG 100 J P D 10R
型號
額定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
T 管裝
P 散裝
溫度系數 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
G ±300PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
