Notes:
* Include the slant of products. ** Varies with part number. |
|

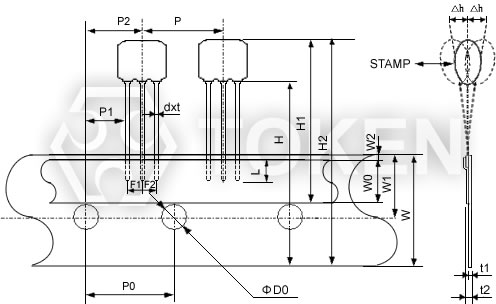

符號 | 尺寸 (Unit: mm) |
P | 12.7±0.5 |
P0 | 12.7±0.2 |
P1 | 3.85±0.5 |
P2 | 6.35±1.3 * |
F | 0.5 |
dxt | 0.5x0.3(±0.1) |
W | 18.0±0.5 |
W0 | 5.5±0.5 |
W1 | 9.0±0.5 |
W2 | 1.0max |
H | 18.0 |
H1 | 27.0max ** |
H2 | 36.0max ** |
L | 3.0main |
ΦD0 | 4.0±0.2 |
t1 | 0.6±0.2 |
t2 | 1.5max |
Δh | 1.0max |
Notes:
* Include the slant of products. ** Varies with part number. |
|

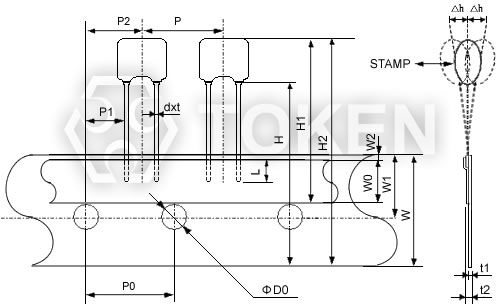

符號 | 尺寸 (Unit: mm) |
P | 12.7±0.5 |
P0 | 12.7±0.2 |
P1 | 3.85±0.5 |
P2 | 6.35±1.3 * |
F | 0.5 |
dxt | 0.5x0.3(±0.1) |
W | 18.0±0.5 |
W0 | 5.5±0.5 |
W1 | 9.0±0.5 |
W2 | 1.0max |
H | 18.0 |
H1 | 27.0max ** |
H2 | 36.0max ** |
L | 3.0main |
ΦD0 | 4.0±0.2 |
t1 | 0.6±0.2 |
t2 | 1.5max |
Δh | 1.0max |
|
|
||||||||||||||||||||
ΦA | ΦB | W | T | 數量每卷 | 載帶尺寸 | |||||||||||||||
179±2 | 60 typ | 8.4 min | 14.0max | 3000typ | 8 | |||||||||||||||
179±2 | 60 typ | 12.4 min | 19.4max | 3000typ | 12 | |||||||||||||||
179±2 | 60 typ | 12.4 min | 19.4max | 1000typ | 12 | |||||||||||||||
179±2 | 60 typ | 16.4 min | 22.4max | 1000typ | 16 | |||||||||||||||
330±3 | 80 min | 12.4 min | 19.4max | 4000typ | 12 | |||||||||||||||
330±3 | 80 min | 16.4 min | 22.4max | 4000typ | 16 |
|
||||||||||||||||||||

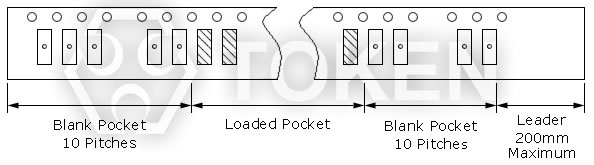

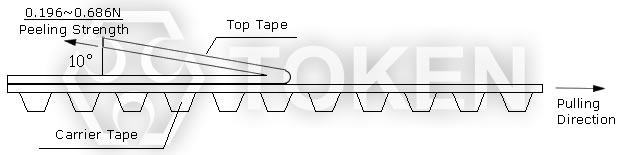

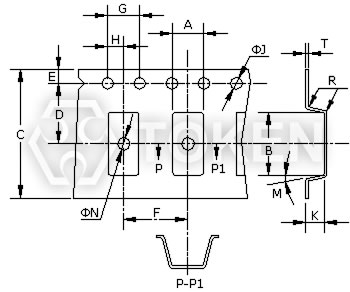

A ±0.2 |
B ±0.2 |
C ±0.3 |
D ±0.1 |
E ±0.1 |
F ±0.1 |
G ±0.1 |
H ±0.1 |
ΦJ ±0.1 |
ΦN ±0.1 |
M max |
R max |
K ±0.2 |
T ±0.1 |
|||||||
ZTACC MG ZTTCC MG |
3.8 | 7.8 | 16.0 | 7.5 | 1.75 | 8.0 | 4.0 | 2.0 | 1.5 | 1.6 | 10° | 0.3 | 2.1 | 0.3 | ||||||
ZTACR MG ZTTCR MG |
2.2 | 4.7 | 12.0 | 5.5 | 1.75 | 4.0 | 4.0 | 2.0 | 1.6 | 1.6 | 3° | 0.3 | 1.3 | 0.3 | ||||||
ZTACS MT/MX ZTTCS MT/MX |
5.0 | 4.4 | 12.0 | 5.5 | 1.75 | 8.0 | 4.0 | 2.0 | 1.5 | 1.6 | 10° | 0.3 | 1.8 | 0.3 | ||||||
ZTACV MT/MX ZTTCV MT/MX |
3.4 | 4.0 | 12.0 | 5.5 | 1.75 | 8.0 | 4.0 | 2.0 | 1.5 | 1.6 | 10° | 0.3 | 1.3 | 0.3 | ||||||
ZTACW MX ZTTCW MX |
2.2 | 2.8 | 8.0 | 3.5 | 1.75 | 4.0 | 4.0 | 2.0 | 1.6 | 1.1 | 3° | 0.3 | 1.3 | 0.2 |
|
|
