微波介質天線 (DA)

微波介質天線 (DA) 產品簡介

< >

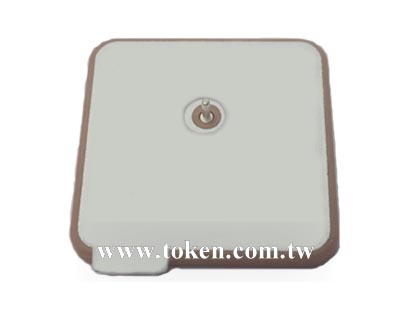

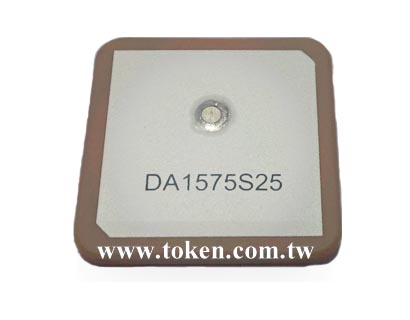

  • 微波介質天線 DA 系列
  • Stabilized Temperature Coefficient (DA)
  • Stabilized Temperature Coefficient (DA)
  • Stabilized Temperature Coefficient (DA)
  • Stabilized Temperature Coefficient (DA)

德鍵的介質天線在目前衛星導航與勘測領域,以及衛星電視接收中得到了非常廣泛的應用,由於介質天線在小體積的條件下,就可以得到較大的增益,從而在對要求體積較小的產品中被廣泛的使用。

中國大陸的 GPS 導航衛星使用的頻率是 1575.42 MHz,全球定位衛星的數量目前是 24 顆衛星圍繞在我們的上空,為了能夠達到 3D 定位,我們的定位系統,要求至少要同時可以接收來自 3 顆不同的衛星發射過來的信號,才可以進行基本的定位計算。在目前市場上所使用的 GPS 介質天線大多數是 25*25*4 mm 尺寸的,隨著市場上對系統小型化的要求,目前德鍵已經有更加小型的介質天線 18*18*2 mm 和 13*13*2 mm 應用於 GPS 導航系統。

介質天線是用同軸線饋電的介質陶瓷片。由同軸線的內導體的延伸部分,形成一個振子,用以激發電磁波,套筒的作用除夾住介質棒外,更主要的是反射電磁波,從而保證由同軸線的內導體激勵電磁波,並向介質棒的自由端傳播。

德鍵的介質天線採用低損耗,高頻介質材料,嚴格的製程控制,適用於全球定位系統(GPS),無線廣播系統的小型天線元件。DA 系列微波天線,符合 RoHS 標準,可提供客戶自定義設計和提供更小的公差要求。應用介質天線的具體設計,也可針對頻率要求,包括不同的電感值和 Q 規格調整。

下載 PDF 版本: 微波介質天線 (DA)。

特性 :
  1. 優質的介質陶瓷材料
  2. 穩定的溫度系數
  3. 高穩定性能
  4. 小尺寸
應用範圍 :
  1. 全球定位系統
  2. 無線廣播系統

DA 系列 技術特性

型號 尺寸
(mm)
中心頻率
(MHz)
帶寬
(MHz)
增益
(dBi)
接地面積
(mm)
應用
DA1575S25T4A 25*25*4 1575 ≥10 4.5 35*35 GPS
DA1575S25T4B 25*25*4 1575 ≥10 4.5 70*70
DA1575S25T2B 25*25*2 1575 ≥10 4.5 70*70
DA1580S25T4A 25*25*4 1580 ≥15 4.5 35*35
DA1580S25T4B 25*25*4 1580 ≥15 4.5 70*70
DA1580S25T2B 25*25*2 1580 ≥15 4.5 70*70
DA1580S18T4 18*18*4 1580 ≥10 3.0 50*50
DA1580S18T2 18*18*2 1580 ≥10 3.0 50*50
DA1580S13T4 13*13*4 1580 ≥5 0.0 50*50
DA2450S13T4 13*13*4 2450 ≥5 0.0 50*50
DA2450S13T2 13*13*2 2450 ≥5 0.0 50*50
DA1575S36T4 36*36*4 1575 ≥30 5.0 80*80
DA2450D16 Φ16 2450 45 2.1 50*70 W-LAN
DA1616S25(Tx) 25*25*4 1616 ≥10 4.0 70*70 Beidou Satellite Position System
DA2492S25(Rx) 25*25*4 2492 ≥10 4.0 70*70
Note : 頻率可根據客戶要求制造,請洽詢德鍵電子業務部。其它參數指標可按照客戶要求設計。<

DA 系列 GPS 介質天線尺寸

GPS 介質天線尺寸 (DA) 尺寸圖 IGPS 介質天線尺寸 (DA) 尺寸圖 I
GPS 介質天線尺寸 (DA) 尺寸圖 IIGPS 介質天線尺寸 (DA) 尺寸圖 II

DA 系列 GPS 介質天線波形特性

GPS 介質天線波形特性 DA 系列GPS 介質天線波形特性 DA 系列

微波介質天線 (DA) 料號標識

DA 1580 S 18 T2
介質天線
中心頻率
結構
尺寸
厚度
