調頻用貼片陶瓷鑒頻器 (JTCV10.7M)

音頻窄帶型調頻用貼片陶瓷鑒頻器 - JTCV10.7M 系列

< >
  • 貼片陶瓷鑒頻器 - JTCV10.7M 系列
  • Chip Ceramic Discriminator for FM (JTCV10.7M)
  • Chip Ceramic Discriminator for FM (JTCV10.7M)

德鍵電子生產貼片陶瓷鑒頻器、貼片陶瓷濾波器、陶瓷諧振器、陶瓷陷波器等,與村田壓電陶瓷兼容,符合 RoHS 標準,以充分滿足客戶及環境保護的要求。

鑒頻器是一種具有移相鑒頻特性的陶瓷濾波元件,主要用在電視機或錄像機的伴音中頻放大或解調電路中,以及 FM 調頻收音機的鑒頻器電路中。

它分為平衡型和微分型兩種類型,前者用于同步鑒相器作平衡式鑒頻解調,后者用于差分峰值鑒頻器作差動微分式鑒頻解調。

德鍵調頻音頻窄帶型 JTCV10.7M 系列貼片鑒頻器,搭配多種 IC 應用於 FM 程序檢驗,轉換頻率為有用的音頻信號。

下載 PDF 版本: 調頻用貼片陶瓷鑒頻器 (JTCV10.7M)。

主要特性 :
  1. 點失真度 (%) max:0.7 ~ 1.0。
  2. fo 點鑒頻輸出(mv) min:25 ~ 650。
  3. 小體積尺寸(單位 mm):3.7±0.2 × 3.1±0.2 × 1.4±0.2。
  4. 多種規格可供多種 IC 搭配選擇,穩定,高靈敏度,體積小,重量輕。
  5. 操作溫度範圍:-20 ~ +80 (°C),儲藏溫度範圍:-40 ~ +85 (°C)。

調頻用 (JTCV10.7M) 鑒頻器貼片尺寸(單位 mm)

調頻用貼片陶瓷鑒頻器 (JTCV10.7M) 尺寸圖調頻用貼片陶瓷鑒頻器 (JTCV10.7M) 尺寸圖

調頻用 (JTCV10.7M) 鑒頻器技術特性

型 號 點鑒頻輸出
(mv) min
點失真度
(%) max
鑒頻輸出 3 分貝帶寬
(KHz) max
適用
IC
JTCV10.7MG1 25 1.0 345 CX-2009, CX-20111
JTCV10.7MG3 650 1.0 ±150 TA7303P, TA7130, μPC1028H, LA1150
JTCV10.7MG16 60~90 0.9 300 TA8122AN
JTCV10.7MG18 60~90 0.9 300 TA8132N
JTCV10.7MG33 45 0.7 250 TA2007
JTCV10.7MG80 65 1.0 300 TA2104AFN
JTCV10.7MG82 90 0.8 320 TA2099N
JTCV10.7MG92 60 1.0 300 TA2132P
JTCV10.7MC1 35 1.0 242 CXA1019M, CX-20091

調頻用 (JTCV10.7M) 測試電路

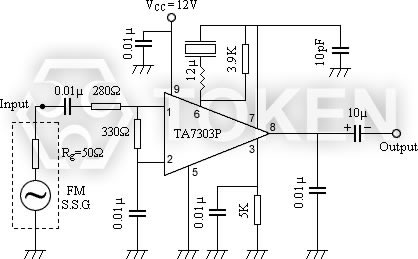

JTCV10.7MG3 測試電路圖JTCV10.7MG3 測試電路圖

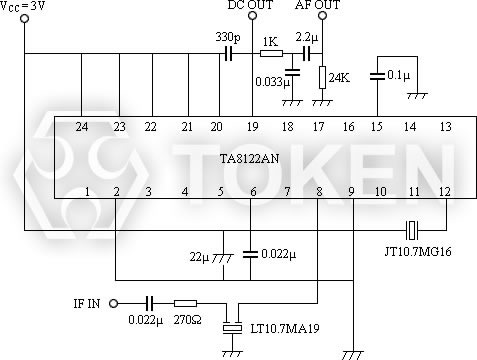

JTCV10.7MG16 測試電路圖JTCV10.7MG16 測試電路圖

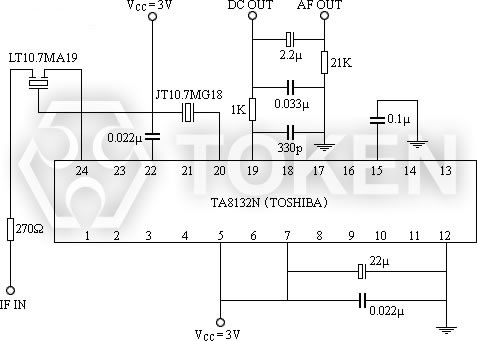

JTCV10.7MG18 測試電路圖JTCV10.7MG18 測試電路圖

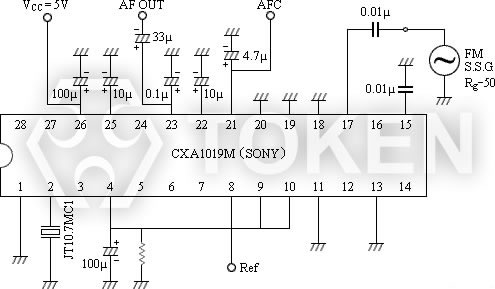

JTCV10.7MC1 測試電路圖JTCV10.7MC1 測試電路圖

調頻用 (JTCV10.7M) 料號標識

JTCV10.7MG3 TR
型號

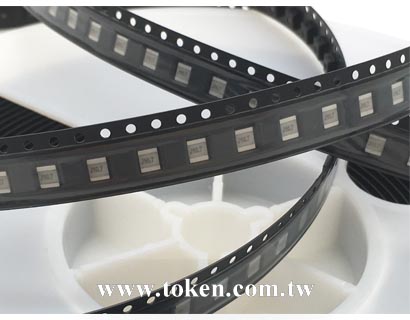

包裝方式 (TR:編帶卷裝)
