通訊系列陶瓷鑒頻器 (JTC)

陶瓷鑒頻器 通訊系列 (JTC) 產品簡介

< >
  • 陶瓷鑒頻器 JTC 通訊系列
  • Murata Discriminator CDBC Compatible - JTC Series

德鍵電子 JTC 系列與 Murata CDBC 系列兼容,體積小,重量輕,更合適用于移動的通訊產品中,如手機、袖珍型呼叫器、無線電話等。

下載 PDF 版本: 通訊系列陶瓷鑒頻器 (JTC)。

主要特性 :
  1. 中心頻率 kHz:455±2。
  2. 用于偵測電路,可不用調節。
  3. 多種規格可供多種 IC 搭配選擇。
  4. 穩定,高靈敏度,體積小,重量輕。
  5. 操作溫度範圍:-20 ~ +80 (°C)。
  6. 儲藏溫度範圍:-40 ~ +85 (°C)。
  7. 小體積尺寸(單位 mm):6.0 × 6.0 × 2.8。
  8. 解調音頻 3 分貝帶寬 (kHz) min ±4.0。

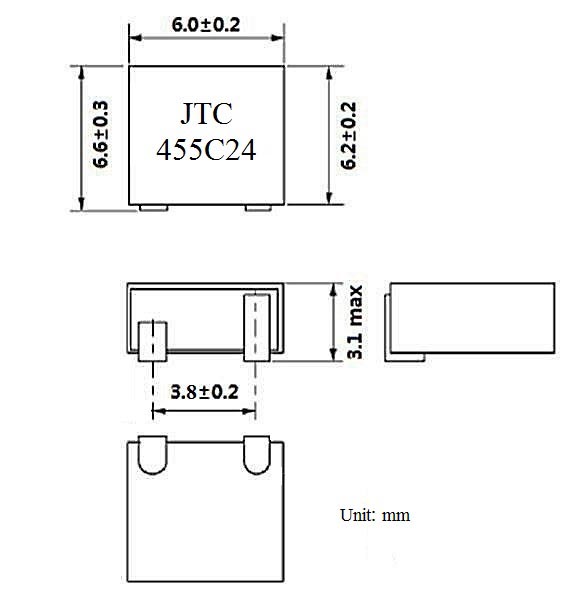

JTC 陶瓷通訊系列 鑒頻器尺寸(單位 mm)

陶瓷鑒頻器 JTC 通訊系列 尺寸圖陶瓷鑒頻器 JTC 通訊系列 尺寸圖

JTC 陶瓷通訊系列 技術特性

型 號 中心頻率
(fo) (kHz)
解調音頻
3 分貝帶寬(kHz) min
解調音頻輸出
(mV) min
失真度
(At fo)(%) max
適用 IC
JTC455C24 455±2 ±4.0 100±40 2.0 TA31136
JTC455C28 455±2 ±4.0 40±20 3.0 TA31142
JTC455C29 455±2 ±4.0 125±30 2.5 NE605
JTC455C32 455±2 ±4.0 40±20 3.0 TA31143
JTC455C49 455±2 ±4.0 45±20 3.0 MC3361
JTC455C50 455±2 ±4.0 65±20 4.0 CXA3117N

JTC 陶瓷通訊系列 料號標識

JTC455C24 TR
型號
包裝方式 (TR:編帶卷裝)
