CdS 光敏电阻器 - (PGM) 产品简介

CdS 光敏电阻器(PGM),拓展传感器光电的应用。

< >
  • CdS 光敏电阻器 - PGM 系列
  • Light Dependent Resistors (PGM) Series
  • Light Dependent Resistors (PGM) Series
  • Light Dependent Resistors (PGM) Series
  • Light Dependent Resistors (PGM) Series

硫化镉(CdS)或光敏电阻器(LDR),其阻抗随光落在它表面的总量而转变。众所周知,光敏电阻有许多名称,包括光电阻器,光照电阻器,光半导体,光电导体单元,或简单称为光单元。

光敏电阻典型的结构为使用一个附着在绝缘基板的激活半导体材料层。半导体是一般加入少许的附加物,以使它能够具备必要的导电性水平。接触面通常置于表层的两面。

光敏电阻,CdS 或 LDR 常被应用于低价位的光感元器件,如已应用多年的摄影灯米,烟雾气,火焰和防盗探测器,读卡器,照明控制,和路灯等。

德键电子 PGM 系列提供了设计工程师一种、经济型、高品质、高性能的 CdS 及 LDR 商业级光敏元器件,具有灵敏度高、体积小的特点,其标准尺寸有 5mm,12mm,and 20mm,PGM 的环氧树脂涂层或密闭封装,提供高品质的性能,适用于需要快速反应和良好的光谱特征。

德键电子生产、设计、制造高性能光电元器件已有数十年经验,提供多种光电的产品,我们的经验与客户自定义的光敏电阻器也同样成熟。电邮或电洽我们此产品最新资讯。

下载 PDF 版本: CdS,LDR,光敏电阻器,光照电阻器 (PGM)。

特性 :
  1. 灵敏度高,体积小,光谱特性好,可靠性佳。
  2. 环氧树脂或金属密封封装。环境温度 -30°C ~ +70°C。

应用 :
  1. 光控开关,光控继电器,自动闪光相机,电子玩具,工业控制。

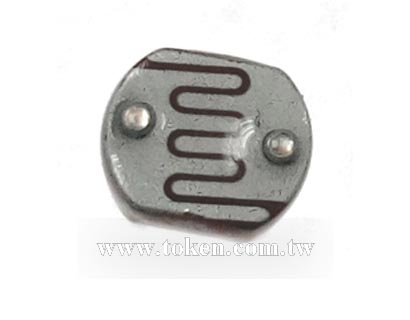

(PGM5) CdS 光敏电阻器 - Φ5mm 外形尺寸

环氧树脂封装PGM5∗∗ 5mm CdS光敏电阻器(环氧树脂封装)
环氧树脂封装PGM12∗∗ 5mm CdS光敏电阻器(环氧树脂封装)
金属外壳封装PGM55∗∗-MP 5mm CdS光敏电阻器(金属外壳封装)
金属外壳封装PGM12∗∗ 5mm CdS光敏电阻器(金属外壳封装)
备注: 尺寸的单位是 (mm), 且各部分尺寸不一。

PGM5**** 电子特性

型号 最大电压
(VDC)
最大功率
(mW)
环境温度
(°C)
光谱峰值
(nm)
亮电阻
(10Lx)(KΩ)
暗电阻
(MΩ)min
γ
min
响应时间(ms)
上升 下降
PGM5506 100 90 -30 ~ +70 540 2 ~ 6 0.15 0.6 30 40
PGM5516 100 90 -30 ~ +70 540 5 ~ 10 0.2 0.6 30 40
PGM5526 150 100 -30 ~ +70 540 8 ~ 20 1.0 0.6 20 30
PGM5537 150 100 -30 ~ +70 540 16 ~ 50 2.0 0.7 20 30
PGM5539 150 100 -30 ~ +70 540 30 ~ 90 5.0 0.8 20 30
PGM5549 150 100 -30 ~ +70 540 45 ~ 140 10.0 0.8 20 30
PGM5616D 150 100 -30 ~ +70 560 5 ~ 10 1.0 0.6 20 30
PGM5626D 150 100 -30 ~ +70 560 8 ~ 20 2.0 0.6 20 30
PGM5637D 150 100 -30 ~ +70 560 16 ~ 50 5.0 0.7 20 30
PGM5639D 150 100 -30 ~ +70 560 30 ~ 90 10.0 0.8 20 30
PGM5649D 150 100 -30 ~ +70 560 50 ~ 160 20.0 0.8 20 30
PGM5659D 150 100 -30 ~ +70 560 150 ~ 300 20.0 0.8 20 30

PGM55**-MP 电子特性

型号 最大电压
(VDC)
最大功率
(mW)
环境温度
(°C)
光谱峰值
(nm)
亮电阻
(10Lx)(KΩ)
暗电阻
(MΩ)min
γ
min
响应时间(ms)
上升 下降
PGM5506-MP 100 90 -30 ~ +70 540 2 ~ 6 0.15 0.6 30 40
PGM5516-MP 100 90 -30 ~ +70 540 5 ~ 10 0.2 0.6 30 40
PGM5526-MP 150 100 -30 ~ +70 540 8 ~ 20 1.0 0.6 20 30
PGM5537-MP 150 100 -30 ~ +70 540 16 ~ 50 2.0 0.7 20 30
PGM5539-MP 150 100 -30 ~ +70 540 30 ~ 90 5.0 0.8 20 30
PGM5549-MP 150 100 -30 ~ +70 540 45 ~ 140 10.0 0.8 20 30

(PGM12) CdS 光敏电阻器 - Φ12mm 外形尺寸

环氧树脂封装PGM12∗∗ 12mm CdS光敏电阻器(环氧树脂封装)
环氧树脂封装PGM12∗∗ 12mm CdS光敏电阻器(环氧树脂封装)
金属外壳封装PGM12∗∗-MP 12mm CdS光敏电阻器(金属外壳封装)
金属外壳封装PGM12∗∗ 12mm CdS光敏电阻器(金属外壳封装)
备注: 尺寸的单位是 (mm), 且各部分尺寸不一。

PGM12** 电子特性

型号 最大电压
(VDC)
最大功率
(mW)
环境温度
(°C)
光谱峰值
(nm)
亮电阻
(10Lx)(KΩ)
暗电阻
(MΩ)min
γ
min
响应时间(ms)
上升 下降
PGM1200 250 250 -30 ~ +70 560 2~5 1.0 0.6 30 40
PGM1201 250 250 -30 ~ +70 560 4~10 2.0 0.7 30 30
PGM1202 250 250 -30 ~ +70 560 8~20 5.0 0.7 30 30
PGM1203 250 250 -30 ~ +70 560 18~50 10 0.8 30 30
PGM1204 250 250 -30 ~ +70 560 45~150 20 0.8 30 30
PGM1205 250 250 -30 ~ +70 560 140~300 20 0.8 30 30

PGM12**-MP 电子特性

型号 最大电压
(VDC)
最大功率
(mW)
环境温度
(°C)
光谱峰值
(nm)
亮电阻
(10Lx)(KΩ)
暗电阻
(MΩ)min
γ
min
响应时间(ms)
上升 下降
PGM1200-MP 250 250 -30 ~ +70 560 2~5 1.0 0.6 30 40
PGM1201-MP 250 250 -30 ~ +70 560 4~10 2.0 0.7 30 30
PGM1202-MP 250 250 -30 ~ +70 560 8~20 5.0 0.7 30 30
PGM1203-MP 250 250 -30 ~ +70 560 18~50 10 0.8 30 30
PGM1204-MP 250 250 -30 ~ +70 560 45~150 20 0.8 30 30
PGM1205-MP 250 250 -30 ~ +70 560 140~300 20 0.8 30 30

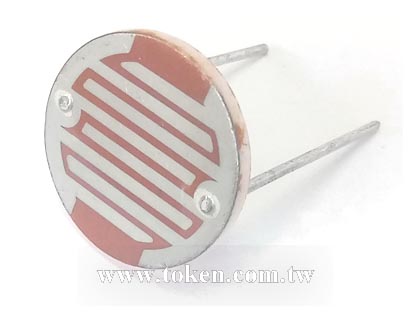

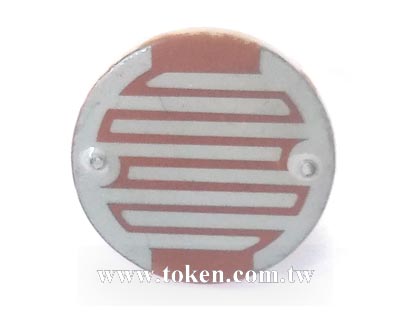

(PGM20) CdS 光敏电阻器 - Φ20mm 外形尺寸

环氧树脂封装PGM20∗∗ 20mm CdS光敏电阻器(环氧树脂封装)
环氧树脂封装PGM20∗∗ 20mm CdS光敏电阻器(环氧树脂封装)
金属外壳封装PGM20∗∗-PP 20mm CdS光敏电阻器(塑盒封装)
金属外壳封装PGM20∗∗-PP 20mm CdS光敏电阻器(塑盒封装)
备注: 尺寸的单位是 (mm), 且各部分尺寸不一。

PGM20** 电子特性

型号 最大电压
(VDC)
最大功率
(mW)
环境温度
(°C)
光谱峰值
(nm)
亮电阻
(10Lx)(KΩ)
暗电阻
(MΩ)min
γ
min
响应时间(ms)
上升 下降
PGM2000 500 500 -30 ~ +70 560 2~5 1.0 0.6 30 40
PGM2001 500 500 -30 ~ +70 560 4~10 2.0 0.7 30 30
PGM2002 500 500 -30 ~ +70 560 8~20 5.0 0.7 30 30
PGM2003 500 500 -30 ~ +70 560 18~50 10 0.8 30 30
PGM2004 500 500 -30 ~ +70 560 45~150 20 0.8 30 30
PGM2005 500 500 -30 ~ +70 560 140~300 20 0.8 30 30

PGM20**-PP 电子特性

型号 最大电压
(VDC)
最大功率
(mW)
环境温度
(°C)
光谱峰值
(nm)
亮电阻
(10Lx)(KΩ)
暗电阻
(MΩ)min
γ
min
响应时间(ms)
上升 下降
PGM2000-PP 500 500 -30 ~ +70 560 2~5 1.0 0.6 30 40
PGM2001-PP 500 500 -30 ~ +70 560 4~10 2.0 0.7 30 30
PGM2002-PP 500 500 -30 ~ +70 560 8~20 5.0 0.7 30 30
PGM2003-PP 500 500 -30 ~ +70 560 18~50 10 0.8 30 30
PGM2004-PP 500 500 -30 ~ +70 560 45~150 20 0.8 30 30
PGM2005-PP 500 500 -30 ~ +70 560 140~300 20 0.8 30 30

CdS 光敏 - PGM 系列 测试条件

光敏电阻 光谱响应
光敏电阻 光谱响应
CdS Photo Resistors / Light Dependent Resistors (PGM) Series
CdS 光敏电阻器 - PGM 系列

  1. 亮电阻 :
    用400~600Lux光照射2小时后,在标准光源A(色温2854K)下,用10Lux光测量。

  2. 暗电阻 :
    关闭10Lux光照后第10秒的电阻值。

  3. 伽玛特征 :
    γ 是指10Lux照度和100Lux照度下的标准值。γ = log(R10/R100) / log(100/10) = log(R10 / R100)R10,
    R100分别为10Lux,100Lux照度下的电阻值。γ 的公差为±0.1

  4. 最大功率损耗 :
    环境温度为25°C 时的最大功率。

  5. 最大外加电压 :
    在黑暗中可连续施加给元件的最大电压。

CdS 光敏 - PGM 系列 物理环境特性

项 目 测试方法 性 能
可焊性 在温度为 230±5°C 时 将引脚端浸入焊锡液中2±0.5 秒 (引线焊接位置应距离陶瓷基座 5mm 以上) 覆盖率 > 95%
温度变化值 温度变化: 低(-40°C) - 高(+60°C) 连续 5 个回合
持续时间:30分钟
Drift of R10 = ± 20% 没有明显的损伤
湿度和热度 1. 将测试盒设置成:60±5°C; 湿度:90-95%;    日照强度:0勒克斯; 持续时间:100小时
2. 在正常的温度和湿度下放置24小时后取走
Drift of R10 = ± 30% 没有明显的损伤
温度系数 在 25±5°C 条件下日照强度:150勒克斯(在额定功率下)
持续时间:600小时
没有明显的损伤
金属丝弯曲强度 将引脚固定,另一端向相反方向弯曲90° 没有明显的损伤
振动 频率:50Hz
振幅:1. 5mm
用法:平行陶瓷层对着陶瓷层持续时间:2小时
没有明显的损伤

CdS 光敏电阻器 - PGM 系列 料号标识

PGM5516 - P

型号

包装方式
