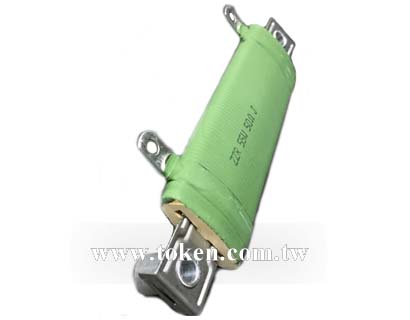

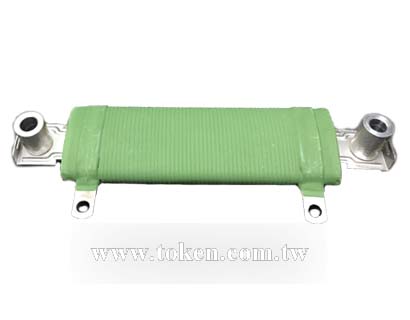

德键电子椭圆扁平形电阻器 ZR 系列,具有超薄特性适合安装在高度受限制的空间配置。由于绕性佳,可制成多端子,低感抗电阻,PC 板插入型及各类组合方式。适用于负载测试,产业机械,电力分配,仪器设备,自动控制装置...等。
起动型 ZR 扁型平板式电阻器,于平形陶瓷管上固定两个引出端子,陶瓷管上缠绕铜镍或镍铬合金之电阻线,并于表面施以耐高温之不燃性树脂涂装补覆,待电阻体阴干后,经由高温处理固定绝缘,并配装固定脚架而成。
德键电子生产的扁型功率制动电阻器 ZR 系列,符合 RoHS,和无铅标准。对于规格外参数和客户定制的特殊应用,请与德键业务部门联系,商讨细节。
下载 PDF 版本: 椭圆扁型平板式电阻器 (ZR)。

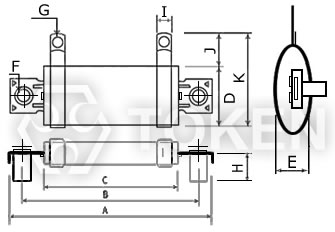

扁型平板式电阻器 (ZDR) 尺寸图
|
||||||||||||||||
功率 | 尺寸(Unit: mm) | 阻值范围 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
40W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~1KΩ | ||||
55W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~2KΩ | ||||
70W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~3KΩ | ||||
95W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~4KΩ | ||||
100W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~5KΩ | ||||
120W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~6KΩ | ||||
150W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~7KΩ | ||||
200W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~8KΩ | ||||
250W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~9KΩ | ||||
300W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~10KΩ |

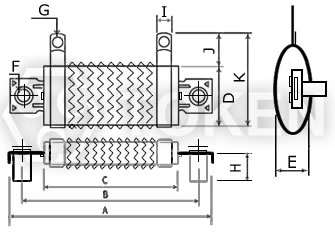

波浪式椭圆扁形电阻器 (ZQR) 尺寸图
|
||||||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值范围 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
60W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~4Ω | ||||
80W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~5Ω | ||||
100W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~7Ω | ||||
140W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~9Ω | ||||
150W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~10Ω | ||||
180W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~12Ω | ||||
225W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~15Ω | ||||
300W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~20Ω | ||||
375W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~25Ω | ||||
450W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~30Ω |
固定式无感量线绕扁型电阻器 (ZDN) 尺寸图
|
||||||||||||||||
功率 | 尺寸 (Unit: mm) | 阻值范围(Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
40W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~1KΩ | ||||
55W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~2KΩ | ||||
70W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~3KΩ | ||||
95W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~4KΩ | ||||
100W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~5KΩ | ||||
120W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~6KΩ | ||||
150W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~7KΩ | ||||
200W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~8KΩ | ||||
250W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~9KΩ | ||||
300W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~10KΩ |

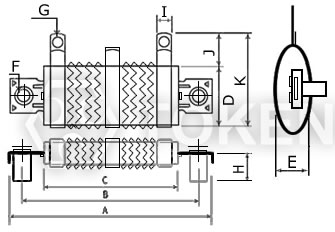

波浪式无感量线绕扁型电阻器 (ZQN) 尺寸图
|
||||||||||||||||
功率 | 尺寸(Unit: mm) | 阻值范围 (Ω) | ||||||||||||||
A | B | C | D | E | F | G | H | I | J | K | ||||||
60W | 83 | 70 | 50 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1~4Ω | ||||
80W | 123 | 110 | 90 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 1.5~5Ω | ||||
100W | 153 | 140 | 120 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2~7Ω | ||||
140W | 183 | 170 | 150 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 2.5~9Ω | ||||
150W | 193 | 180 | 160 | 28 | 11 | 5.2 | 4.1 | 13 | 6.5 | 12 | 42 | 3~10Ω | ||||
180W | 218 | 205 | 185 | 28 | 11 | 5.2 | 4.1 | 13 | 9 | 12 | 42 | 3.5~12Ω | ||||
225W | 218 | 205 | 185 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4~15Ω | ||||
300W | 243 | 230 | 210 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 4.5~20Ω | ||||
375W | 287 | 274 | 254 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5~25Ω | ||||
450W | 333 | 320 | 300 | 35 | 11 | 5.2 | 5.2 | 13 | 9 | 13 | 48 | 5.5~30Ω |
ZDR | 250W | 250R | J | ||||||||||||||||||||||||||||||
|
|
|
|
