电力负载电阻箱 组合式 (BOX)

电力负载电阻箱组合式 - (BOX) 产品简介

采用德键(BOX),快速建构制动电阻器和保护罩。

< >
  • 大功率圆形板式电阻器 (DRE)

德键 BOX 电阻箱系列常应用作老化电阻器,是可组合式的功率电阻箱,由德键 DR、DQ 功率系列电阻器与箱体组合而成,由于箱体保护安全性佳,不但负载功率大且坚固,散热良好,电阻温度系数小,呈线性变化。

德键组合式的功率电阻箱,其变通性佳及多重组合选择,易使用者安装,无论是在 OEM 工厂和工业工作现场,方便易于预先安装。适用于电力充配,仪器设备,自动控制装置等。

功率最高可达 4800 瓦特,根据电阻值的要求可供装运。德键工程人员可以帮助客户满足其设计需求。德键强大的生产能力,使我们设计、制造最符合客户需求的大功率电阻箱。

德键电子 BOX 系列属于客户自定义规格、参数、订制生产。请联系我们业务人员与您的特定需求。

PDF 文档下载 电力负载电阻箱组合式 (BOX)。

特性 :
  1. 良好的散热,
  2. 高功率承载能力和耐用性,
  3. 低温度系数,与阻值成正比。
应用 :
  1. 配电系统,教育建模应用,
  2. 产业机械,动态制动电阻器,
  3. 负载测试,仪表和自动化控制装置。

结构 :
  1. 内装选配德键 DR(平绕型线绕功率电阻器)系列或 DQ(波纹绕线功率电阻器)系列。
  2. 箱式保护外壳,箱式(网格,屏蔽盖或固体底板)系列提供出色的保护和安全。
  3. 大型焊接框架的结构,提供强大的设计能力,易于功率电阻器在室内和室外环境安装。
  4. 德键设计的 BOX 功率电阻箱系列提供无限组合方式,以满足客户的要求。

附件选项 :
  1. 接线端子,热开关,管道留孔,保险丝,风扇,和其它客户指定的要求等,可根据要求制定。
  2. 多款灵活的组装选择范围,方便使用和安装。功率电阻组件请参照 DR 系列和 DQ 系列特点的具体规格。

组合型老化负载电阻箱 (BDR) 200W - 3200W 尺寸

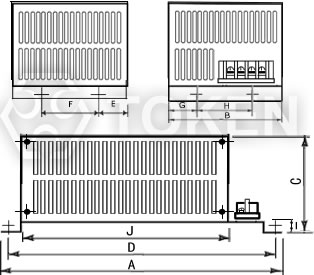

组合型老化负载电阻箱 (BDR) 尺寸图组合型老化负载电阻箱 (BDR) 尺寸图
功率 尺寸 (Unit: mm) 阻值范围 (Ω)
电阻箱 A B C D E F G H I J
200W A 345 90 76 325 45   43   8 268 5.5~20KΩ
400W A 345 90 76 325 45   43   8 268 5~40KΩ
400W B 450 152 100 428 30 90 74   10 355 4.5~40KΩ
800W B 450 152 100 428 30 90 74   10 355 4~80KΩ
1200W C 450 300 100 428 74 146 74 146 10 355 3.5~120KΩ
1600W C 450 300 100 428 74 146 74 146 10 355 3~160KΩ
2000W D 560 250 195 535 27 190 122   10 420 2.5~200KΩ
2400W D 560 250 195 535 27 190 122   10 420 2~240KΩ
2800W D 560 250 195 535 27 190 122   10 420 1.5~280KΩ
3200W D 560 250 195 535 27 190 122   10 420 1~320KΩ

组合型电力负载电阻箱 (BQR) 300W - 4800W 尺寸

组合型电力负载电阻箱 (BQR) 尺寸图组合型电力负载电阻箱 (BQR) 尺寸图
功率h 尺寸 (Unit: mm) 阻值范围 (Ω)
电阻箱 A B C D E F G H I J
300W A 345 90 76 325 45   43   8 268 5.5~30Ω
600W A 345 90 76 325 45   43   8 268 5~60Ω
600W B 450 152 100 428 30 90 74   10 355 4.5~60Ω
1200W B 450 152 100 428 30 90 74   10 355 4~120Ω
1800W C 450 300 100 428 74 146 74 146 10 355 3.5~180Ω
2400W C 450 300 100 428 74 146 74 146 10 355 3~240Ω
3000W D 560 250 195 535 27 190 122   10 420 2.5~300Ω
3600W D 560 250 195 535 27 190 122   10 420 2~360Ω
4200W D 560 250 195 535 27 190 122   10 420 1.5~420Ω
4800W D 560 250 195 535 27 190 122   10 420 1~480Ω

注意 : 产品尺寸可能变更,请以实际产品尺寸或本公司最新规格书为准。

高压组合型电阻箱 料号标识

BDR 2400W 13.6R K
型号
BDR
BQR
额定功率 (W)
200W~3200W
300W~4800W
阻值 (Ω)
电阻值(以欧姆Ω为单位)
阻值公差 (%)
J ±5%
K ±10%
