波浪无感、波纹功率线绕电阻器 (DQ)

大功率波纹无感绕线、波浪线绕电阻器 - (DQ) 产品简介

大功率型波纹绕线电阻器( DQ),是抑制寄生电感最佳利器;波纹绕线无感电阻器 (DQ-*N),是低感工作环境最佳选择。

< >

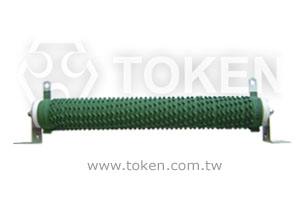

  • 波纹电阻/波浪线绕大功率电阻器 - DQ 不燃性系列
  • Wave-Type Wire Wound Tubular Resistors (DQ) Series
  • Wave-Type Wire Wound Tubular Resistors (DQ) Series
  • Wave-Type Wire Wound Tubular Resistors (DQ) Series
  • Wave-Type Wire Wound Tubular Resistors (DQ) Series

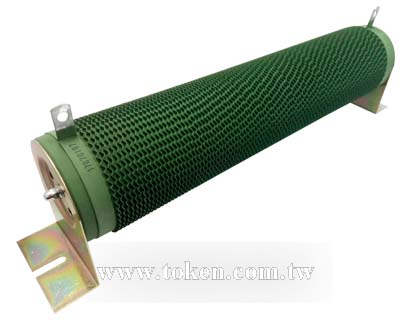

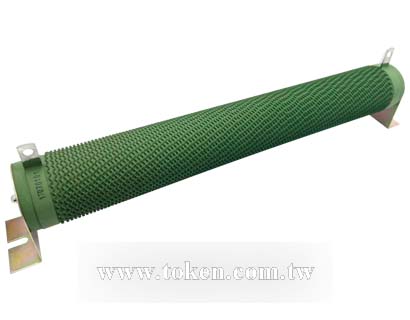

德键电子波纹绕线功率电阻器、波浪线绕电阻器 (DQ) 标准型及 (DQ-*N) 无感型系列,是于圆柱形陶瓷管上固定两个引出端子,陶瓷管上缠绕扁带波浪状之合金电阻线,并于表面施以耐高温之不燃性树脂涂装补覆,待电阻体阴干后,经由高温处理固定绝缘,并配装固定脚架而成。由于电阻合金线材受限,可制电阻值范围较低,如需高阻抗时请参考DR系列电阻器。本品可制成多端子,固定低感抗电阻,或半可调整型之各类电阻器。

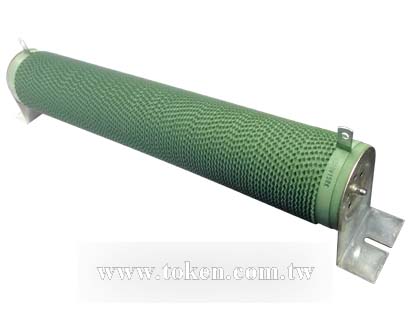

(DQ-*N) 功率波浪型无感电阻器系列,采用 Ayrton Perry 无感绕线法来消除电感寄生效应,从而使电感量降到最低,适用于高能耗,高温环境。并且于同样的功率下,(DQ-*N) 波浪型电阻器的体积只有 (DR) 系列的一半。

德键电子生产的管型功率型电阻器 (DQ) 标准型及 (DQ-*N) 无感型系列,符合 RoHS 和无铅标准。提供大电力、大功率电阻器产品目录下载。若需特殊规格型式,请与德键电子业务联系。

下载 PDF 版本: 大功率 无感 波纹绕线电阻器 (DQ)。

通用规格 :
  1. 陶瓷管型 - 波浪/波纹线绕电阻器
  2. 陶瓷管型 - 波浪式线绕可调电阻器
  3. 陶瓷管型 - 波浪式线绕低感量电阻器

适用于 :
  1. 自动化控制装置,叉车,高架起重机,电梯,弧点焊机。
  2. 教育建模应用,负载测试,工业机械,电力分配,仪器仪表。
  3. 叉车,高架起重机,电梯,电池充电器,机床,输送机,和 UPS 系统。

无感(低感量) :
  1. 采用 Ayrton Perry 无感绕线法,如需订购此类产品,请于产品料号尾码加上 "N" 。

阻值公差 :
  1. K(±10%), J(±5%), H(±3%)

组合型老化负载电阻箱 (BDR) 200W - 3200W 尺寸

波浪线绕功率电阻 (DQ-A) N - 无架型 尺寸图波浪线绕功率电阻 (DQ-A)
N - 无架型 尺寸图
波浪线绕功率电阻 (DQ-A) G - 水平式支架 尺寸图波浪线绕功率电阻 (DQ-A)
G - 水平式支架 尺寸图
功率 尺寸 (Unit: mm) 阻值范围
A B C D E F G H I J K L M O
75W 110 25 16 30 8 150 5 18 6 166 58 1.2 6 27 1.5~8Ω
90W 90 28 18 32 8 130 5 19 6 146 60 1.2 6 27 1.5~9Ω
120W 110 28 18 32 8 150 5 19 6 166 60 1.2 6 27 2~12Ω
150W 140 28 18 32 8 180 5 19 6 196 60 1.2 6 27 2~15Ω
180W 160 28 18 32 8 200 5 19 6 216 60 1.2 6 27 3~18Ω
225W 195 28 18 32 8 235 5 19 6 251 60 1.2 6 27 3~23Ω
240W 185 35 24 36 10 225 5 19 8 245 76 1.6 6 34 5~24Ω
300W 210 35 24 36 10 250 5 19 8 274 76 1.6 6 34 5~30Ω
375W 210 40 25 38 12 250 5 20 8 274 78 1.6 6 34 6~38Ω
450W 260 40 25 38 12 300 5 20 8 320 78 1.6 6 34 6~45Ω
600W 330 40 25 38 12 370 5 20 8 395 78 1.6 6 34 7~60Ω
750W 330 50 35 50 12 380 6 25 9 400 100 1.6 8 40 8~75Ω
900W 400 50 35 50 12 450 6 25 9 470 100 1.6 8 40 8~90Ω
1000W 460 50 35 50 12 510 6 25 9 530 100 1.6 8 40 12~100Ω
1200W 460 60 40 55 15 515 6 30 10 535 110 1.6 10 50 12~120Ω
1500W 540 60 40 55 15 595 6 30 10 615 110 1.6 10 50 15~150Ω
2000W 650 65 42 62 15 702 6 30 10 722 115 1.6 10 50 15~200Ω

DQ-B 波浪线绕功率电阻 30W ~ 20000W 尺寸

波浪线绕功率电阻 (DQ-A) N - 无架型 尺寸图波浪线绕功率电阻 (DQ-B)
N - 无架型 尺寸图
波浪线绕功率电阻 (DQ-A) G - 水平式支架 尺寸图波浪线绕功率电阻 (DQ-B)
Z - 立式型支架 尺寸图
波浪线绕功率电阻 (DQ-A) G - 水平式支架 尺寸图波浪线绕功率电阻 (DQ-B)
G - 水平式支架 尺寸图
功率 尺寸(Unit: mm) 阻值范围
R L1 L2 L3 H N d M q Q
30W 20 70 100 120 50 6 3.5 5 5 20 2~1KΩ
40W 20 87 115 137 50 6 3.5 5 5 20 2~1KΩ
50W 28 90 122 143 68 9 4.5 5.5 6 28 5~1KΩ
80W 28 90 122 143 68 9 4.5 5.5 6 28 5~2KΩ
100W 28 170 202 223 68 9 4.5 5.5 6 28 10~3KΩ
150W 28 215 247 268 68 9 4.5 5.5 6 28 10~3KΩ
200W 28 267 299 320 68 9 4.5 5.5 6 28 10~5KΩ
250W 28 267 299 320 68 9 4.5 5.5 6 28 10~5KΩ
300W 40 267 305 343 90 10 4.5 6 6 40 20~5KΩ
400W 40 330 367 406 90 10 4.5 6 6 40 20~5KΩ
500W 50 330 370 415 98 10 6 8.5 8 50 20~5KΩ
600W 50 330 370 415 98 10 6 8.5 8 50 20~5KΩ
700W 50 400 440 485 95 10 6 8.5 8 50 20~5KΩ
800W 70 300 331 362 135 15 8 - 8 70 40~500Ω
1000W 70 300 331 362 135 15 8 - 8 70 40~500Ω
1500W 70 415 446 477 135 15 8 - 8 70 40~500Ω
2000W 70 510 541 572 135 15 8 - 8 70 40~500Ω
2500W 70 600 631 662 135 15 8 - 8 70 40~500Ω
3000W 70 600 631 662 135 15 8 - 8 70 40~500Ω
4000W 100 430 468 521 155 15 8 - 8 100 40~500Ω
5000W 100 500 538 591 155 15 8 - 8 100 40~500Ω
6000W 100 600 638 691 155 15 8 - 8 100 40~500Ω
10000W 150 600 640 720 260 30 8 - 10 150 40~500Ω
12000W 150 660 700 780 260 30 8 - 10 150 40~500Ω
15000W 150 660 700 780 260 30 8 - 10 150 40~500Ω
20000W 150 1000 1040 1120 260 30 8 - 10 150 40~500Ω

无感波浪型 (DQAN) 75W ~ 2000W 尺寸

波浪线绕功率电阻 (DQ-A) N - 无架型 尺寸图波纹绕线电阻器 (DQAN)
75W ~ 2000W N - 无架型 尺寸图
波浪线绕功率电阻 (DQ-A) G - 水平式支架 尺寸图波浪线绕电阻器 (DQAN)
75W ~ 2000W G - 水平式支架 尺寸图
功率 尺寸(单位: mm) 阻值范围
A B C D E F G H I J K L M O
75W 110 25 16 30 8 150 5 18 6 166 58 1.2 6 27 1.5~8Ω
90W 90 28 18 32 8 130 5 19 6 146 60 1.2 6 27 1.5~9Ω
120W 110 28 18 32 8 150 5 19 6 166 60 1.2 6 27 2~12Ω
150W 140 28 18 32 8 180 5 19 6 196 60 1.2 6 27 2~15Ω
180W 160 28 18 32 8 200 5 19 6 216 60 1.2 6 27 3~18Ω
225W 195 28 18 32 8 235 5 19 6 251 60 1.2 6 27 3~23Ω
240W 185 35 24 36 10 225 5 19 8 245 76 1.6 6 34 5~24Ω
300W 210 35 24 36 10 250 5 19 8 274 76 1.6 6 34 5~30Ω
375W 210 40 25 38 12 250 5 20 8 274 78 1.6 6 34 6~38Ω
450W 260 40 25 38 12 300 5 20 8 320 78 1.6 6 34 6~45Ω
600W 330 40 25 38 12 370 5 20 8 395 78 1.6 6 34 7~60Ω
750W 330 50 35 50 12 380 6 25 9 400 100 1.6 8 40 8~75Ω
900W 400 50 35 50 12 450 6 25 9 470 100 1.6 8 40 8~90Ω
1000W 460 50 35 50 12 510 6 25 9 530 100 1.6 8 40 12~100Ω
1200W 460 60 40 55 15 515 6 30 10 535 110 1.6 10 50 12~120Ω
1500W 540 60 40 55 15 595 6 30 10 615 110 1.6 10 50 15~150Ω
2000W 650 65 42 62 15 702 6 30 10 722 115 1.6 10 50 15~200Ω

无感波纹型 (DQBN) 30W ~ 20000W 尺寸

波浪线绕功率电阻 (DQ-A) N - 无架型 尺寸图无感波浪功率电阻器(DQBN)
30W ~ 20000W N - 无架型 尺寸图
波浪线绕功率电阻 (DQ-A) G - 水平式支架 尺寸图无感波浪绕线电阻器(DQBN)
30W ~ 20000W Z - 立式型支架 尺寸图
波浪线绕功率电阻 (DQ-A) G - 水平式支架 尺寸图无感波纹绕线电阻器(DQBN)
30W ~ 20000W G - 水平式支架 尺寸图
功率 尺寸 (Unit: mm) 阻值范围
R L1 L2 L3 H N d M q Q
30W 20 70 100 120 50 6 3.5 5 5 20 2~1KΩ
40W 20 87 115 137 50 6 3.5 5 5 20 2~1KΩ
50W 28 90 122 143 68 9 4.5 5.5 6 28 5~1KΩ
80W 28 90 122 143 68 9 4.5 5.5 6 28 5~2KΩ
100W 28 170 202 223 68 9 4.5 5.5 6 28 10~3KΩ
150W 28 215 247 268 68 9 4.5 5.5 6 28 10~3KΩ
200W 28 267 299 320 68 9 4.5 5.5 6 28 10~5KΩ
250W 28 267 299 320 68 9 4.5 5.5 6 28 10~5KΩ
300W 40 267 305 343 90 10 4.5 6 6 40 20~5KΩ
400W 40 330 367 406 90 10 4.5 6 6 40 20~5KΩ
500W 50 330 370 415 98 10 6 8.5 8 50 20~5KΩ
600W 50 330 370 415 98 10 6 8.5 8 50 20~5KΩ
700W 50 400 440 485 95 10 6 8.5 8 50 20~5KΩ
800W 70 300 331 362 135 15 8 - 8 70 40~500Ω
1000W 70 300 331 362 135 15 8 - 8 70 40~500Ω
1500W 70 415 446 477 135 15 8 - 8 70 40~500Ω
2000W 70 510 541 572 135 15 8 - 8 70 40~500Ω
2500W 70 600 631 662 135 15 8 - 8 70 40~500Ω
3000W 70 600 631 662 135 15 8 - 8 70 40~500Ω
4000W 100 430 468 521 155 15 8 - 8 100 40~500Ω
5000W 100 500 538 591 155 15 8 - 8 100 40~500Ω
6000W 100 600 638 691 155 15 8 - 8 100 40~500Ω
10000W 150 600 640 720 260 30 8 - 10 150 40~500Ω
12000W 150 660 700 780 260 30 8 - 10 150 40~500Ω
15000W 150 660 700 780 260 30 8 - 10 150 40~500Ω
20000W 150 1000 1040 1120 260 30 8 - 10 150 40~500Ω

功率波浪型 (DQ) 电气特性规格

项目 试验方法 性能
电阻值容许公差 JIS-C-5202 5-1 Resistance Nominal Tolerance
1≤R 1>R ±5%(J) ±10%(K)
电阻温度特性 JIS-C-5202 5-2 ±400PPM/°C MAX
定格负荷 JIS-C-5202 5-4 ΔR/R≤ ±(0.5%+0.1Ω) Surface temperature up 350°C MAX
短时间过负荷 JIS-C-5202 5-5
500% rated wattage 5 seconds
Free of appearance or structural irregularity ΔR/R≤ ±(2%+0.1Ω)
绝缘抵抗 JIS-C-5202 5-6 500VDC 100MΩ min
耐电压 JIS-C-5202 5-7
1000VDC 1 minute Between terminal and anchor stand
Free of appearance or structural irregularity ΔR/R≤ ±(0.1%+0.05Ω)
端子强度 JIS-C-5202 6-1 8kg 30 seconds Free of appearance or structural irregularity
耐振性 JIS-C-5202 6-3
1.5m/m 10 ~ 50 ~ 10 Hz/min X-Y-Z 2 hours each
Free of appearance or structural irregularity Surface coating crack ΔR/R≤ ±(1%+0.05Ω)
热冲击 JIS-C-5202 7-3
Room temp 30 minutes ON-55°C 15 minutes OFF
Free of structural irregularity ΔR/R≤ ±(1%+0.05Ω)
耐湿性 JIS-C-5202 7-5
40°C 90%RH 240 hours
Free of appearance or structural irregularity Surface coating crack ΔR/R≤ ±(3%+0.1Ω)
耐久性 JIS-C-5202 7-10
90 minutes ON - 30 minutes OFF500 hours
Free of appearance or structural irregularity Surface coating crack ΔR/R≤ ±(5%+0.1Ω)
难燃性 JIS-C-5202 7-13-3-2
100% - 600% rated wattage load
US UL-94 flame retardation test V-0 grade noncombusttable-bg-fle
备注: 1. Resistance and resistance tolerance were tested in-house with micro resistance meter.
2. Coating refers to UL-certified data provided by supplier

无感波浪型功率电阻器 (DQ) 料号标识

DQA 1500W 100R K G
型号
DQA
DQB
DQAN
DQBN
额定功率 (W)
75W~2000W
30W~20000W
75W~2000W
30W~20000W
阻值
0R1 0.1Ω
1R
10R 10Ω
12R 12Ω
100R 100Ω
阻值公差 (%)
H ±3%
J ±5%
K ±10%
组合方式
N 无架型
C 卡夹式支架
G 水平式支架
Z 立式型支架
