玻璃密封高阻电阻

(RH1)

德键(RH1)玻璃密封高阻电阻,带来更高欧姆值、更高的耐湿性。

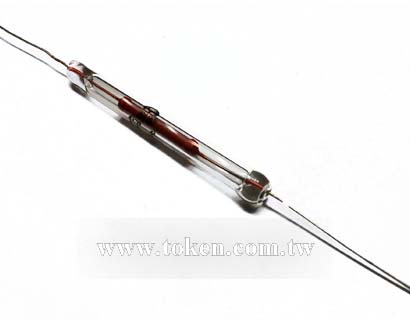

玻璃密封高阻电阻器 - RH1 系列
玻璃密封高阻电阻器 - RH1 系列
图片浏览

气密密封高阻电阻器(RH1),由真空密封在玻璃套管与玻璃釉膜电阻特性组合,是设计用于静电计电路,非常适用于超高真空应用,高阶性能要求,或需要长时间在恶劣环境条件下运作的电子设备,如微电流测量电路,高电压脉冲负载设备。

德键(RH1)是将金属釉膜电阻器,封装在一个玻璃管状的外壳,用玻璃管导电帽连接在电阻两端的引线。玻璃管导内的电阻阻抗路径(金属釉皮膜),被保护在热密封的电阻器与导电路径之间,以避免热损伤,从电极铁帽与提供电力的路径之间 形成阻断保护。电阻和自身产生的热量均匀分布,可最大限度地降低了任何热电动势。在整个电阻体上,金属釉皮膜高阻特性,调节了高浪涌能量,高耐压,及平均功耗的优点。

高阻密封电阻(RH1)具备防潮性能,可避免电阻因潮湿导致故障,引起开路,使电阻超出容差范围,适用于其他恶劣,腐蚀环境。(RH1)主要优势有: 高度的稳定性,准确性佳(J±5%) (K±10%),耐湿性好,高阻值范围 1×107~1×1012(Ω),散热性好的特点,并能操作在高性能水平下,保持续长期稳定性。

如需高功率,高电压,或阻值不在公称范围内,或特殊尺寸等特殊系列高阻电阻器,电邮或电洽我们此产品最新资讯。

特性 :

  1. 高阻值范围 1 × 107 ~ 1 × 1012(Ω)。
  2. 可提供的精度公差 (J±5%) (K±10%)。
  3. 玻璃真空密封高阻电阻。
  4. 稳定的温度和电压性能。
  5. 金属釉膜电阻元件。

应用 :

  1. 超高真空应用。
  2. 浪涌保护及分压器。
  3. 电源保护和放电路径电阻。
  4. 电流脉冲限制器和脉冲负载设备。
  5. 微电流电路测量,医疗仪器。

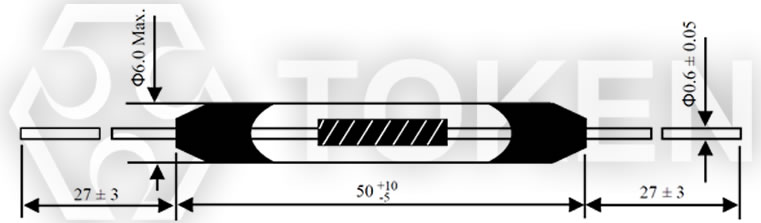

外形尺寸 (单位: mm) (RH1)

(RH1) 外形尺寸(单位: mm)
(RH1) 外形尺寸(单位: mm)

一般规格 (RH1)

阻值范围 1 × 107 ~ 1 × 1012(Ω)
阻值公差 (J±5%) (K±10%)
使用环境温度 -55°C ~ +125°C
温度系数 ±500PPM/°C (-55 ~ +125°C)
稳态湿热 ΔR ≤ ± (5%R+0.1Ω)
工作电压 1000V
额定功率 1/2 W

清洁与搬运 (RH1)

密封高阻高压电阻器的清洁与搬运

  1. 如需取用玻璃密封高阻电阻器时,应拿电阻器的引线端,应该戴手套。

  2. 如果需要清洁 RH1 电阻器时,可使用棉绒布沾异丙醇轻轻抹干。

  3. RH1 玻璃封装(密封)电阻器的电阻值很高,需要非常清洁的表面。

  4. RH1 高压电阻表面留有污染物,或水分,或指纹,这将导致一个平行的阻抗路径,而减少器件的电阻值。

料号标识 (RH1)

RH1 1T J
123
型号
RH1
阻值 (Ω)
1T 1TΩ
10T 10TΩ
100T 100TΩ
阻值公差 (%)
J ±5%
K ±10%
