平面厚膜无感功率电阻器 (TAP120)
平面厚膜无感功率电阻器 (TAP120) 产品简介
德键新型 (2~4) 端子平面无感厚膜大功率电阻器增强调节功率峰值稳定性。
<
>
德键电子致力于厚膜无感电阻器的开发, 特别专注于小型化大功率型元器件研发。

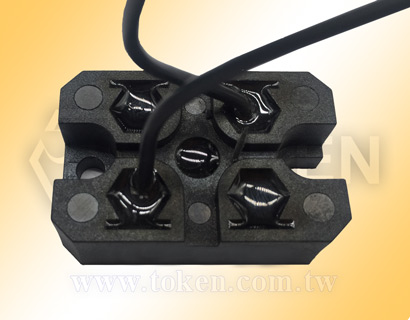

平面无感厚膜（TAP120）高功率电阻器采用高强度塑外壳 SOT227 封装，底板电阻层为高级氧化铝陶瓷，可优化放电效应和改善热传导。外壳用环氧树脂填封装，使端子之间的空气距离大，达到高绝缘电阻。
功率电阻器 (TAP120) 调节功率峰值，例如当高端电子设备打开和关闭时发生的功率峰值，并且它们转移功率浪涌。它们还有助于调节电动机的转速，例如用于工业设备和有轨电车和机车等车辆的电动机的转速。在电场和变电站中，它们帮助实现以直流为基础产生的能量的传输。

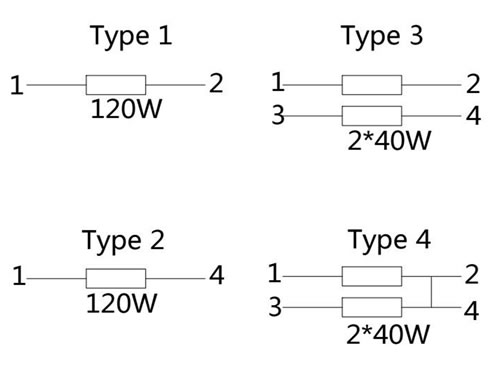

厚膜电阻器 (TAP120) 系列提供 4 种连接组成选项。工作电压可达1500伏，精密度公差为0.5%、1%、2%、5%、10%。当底板的中心温度低于 85°C 时，Type 1和 Type 2 型仍可保持 120W 的全功率。
对于定制设计、非规格的公差、非标准的技术要求，或定制的特殊应用，电邮或电洽我们此产品最新资讯。
下载 PDF 版本: 平面厚膜无感功率电阻 (TAP120)。
特性 :
- 厚膜无感。
- 体积小,功率大。
- 稳定性高，阻值范围宽。
- 高绝缘和局部放电性能。
应用 :
- 变速驱动器。
- 电源、控制装置。
- 电信、机器人技术。
- 电机控制和其他开关设备。
(TAP120) 电气特性 & 尺寸(单位: mm)

厚膜无感功率电阻 (TAP120) 结构尺寸图 (未注明公差: ±0.3mm) |
| 电气特性 | 标称值 |
| 额定功率 W (底板中心温度 ≤ 85°C) | 120W |
| 阻值范围 (Ω) | 0.1Ω ∼ 1MΩ |
| 阻值公差 (%) | ±0.5% ∼ ±10% |
| 温度系数 TCR (ppm/°C) (25°C～105^°C) | ±50 ppm/°C, ±100 ppm/°C, ±300 ppm/°C |
| 最大工作电压 (VDC) | 1500V |
| 引线材料 | 硅胶线/电子线 |
| 绝缘电阻 | 500V, ≥10GΩ |
| 安装扭矩 | M4 螺丝最大1.2Nm |
| 工作温度范围 (°C) | -55°C ∼ +155°C |
(TAP120) 测试条件
| 测试项目 | 测试方法 | 性能要求 |
| 短时间过负荷 | JIS-C-5201-1 4.13 1.5P 不超过 1.5 Umax 5s. |
ΔR/R ≤±(0.3%+0.1Ω). |
| 绝缘阻抗 | JIS-C-5261 6-1 500VDC. | 10GΩ 最小. |
| 绝缘耐压 | JIC-C-5261 7-1 施以 3000VAC 或 5000VDC 于 端子与引线中间 1 分钟. |
无明显外观或结构变形. |
| 振动测试 | JIS-C-5261 6-6 50HZ 振幅2mm，持续 4Hr. |
ΔR/R≤±(0.1%+0.1Ω). |
| 负载寿命 | JIS-C-5261 7-7 额定功率 2000Hrs, 底板中心温度 < 85°C. |
ΔR/R≤±(1%+0.1Ω). |
| 冷热冲击 | JIS-C5201-1 4.19 -55°C ~ 125°C, 5 次循环. |
ΔR/R≤±(0.3%+0.1Ω). |
| 稳态湿热 | JIS-C5201-1 4.24 +40°C, RH≥95% for 96Hr. |
ΔR/R≤±(0.25%+0.1Ω). |

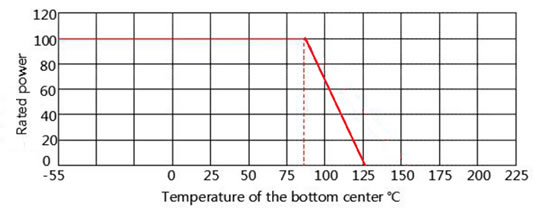

(TAP120) 降额曲线
额定功率 VS 底板中心温度 (降额曲线图) |
厚膜无感功率电阻器 (TAP120) 料号标识
| TAP120 | - | 1 | - | E | - | 10R | - | K | ||||||||||||||||||||||||||||||||||||||||||
 |
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
