TO-220 塑封模压 功率电阻 (RMG50)

TO-220 功率电阻器 - (RMG50) 产品简介

TO-220 (RMG50)功率电阻,让电路板保持凉爽。

< >

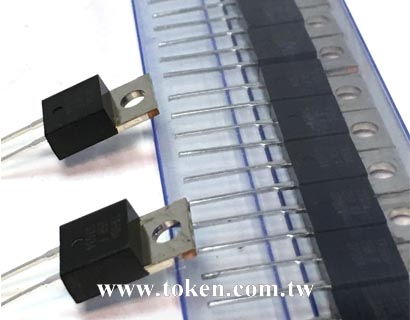

  • TO-220 功率电阻 (RMG50)
  • TO-220 Power Resistors - RMG50 Series
  • TO-220 Power Resistors - RMG50 Series

德键电子 50W 功率电阻系列采用易于安装的小型 TO-220 封装,具有热性能卓越、高绝缘度、及广泛的电阻值范围。RMG50 为无电感元件,体积小可节省电路板上的宝贵空间,使设计人员能够缩减他们最终产品的尺寸。

RMG50 系列采用绝缘斜锥塑封盒,将 TO-220 开放式丝印电阻基板封装,以达到最大的散热性能。RMG50 功率电阻结构设计允许三种散热方法,因此具有特别优秀的高功率处理特性。

似烟囱效果的绝缘斜锥塑封盒附在陶瓷基板,迫使热空气对流并从"颈状"的烟囱,将热气从组件排离。

功率电阻利用这三种散热的方法,包括通过散热板的传导,电阻器表面辐射,及通过散热管的对流。高功率电阻器 RMG50 典型的应用,包括开关式电源电路,马达控制和驱动电路,逆变器和工业电力设备。

日前推出的这些元件主要针对产业焊接机、测试设备、UPS、机车及基地台系统等终端产品中的电源、电流感应、电源转换、高速开关、RF应用、脉冲生成、负载电阻、缓冲器、脉冲处理电路及放大器应用。

电阻范围从 0.05Ω to 10KΩ,供差精度 ±0.50% 和 ±10%,工作温度范围为 -65°C 至 +150°C。RMG50 系列的 TO-220 封装设计,提供需要更大功率应用一个最佳的选择。

德键可依客户需求生产上述规格外的指标,并为全球客户及应用和设计工程全面支持的服务。请联系我们与您的特定需求。

下载 PDF 版本: TO-220 塑封模压功率电阻 (RMG50)。

特性 :
  1. 无感/低感量。
  2. TO-220 模压塑封包装。
  3. 只用一颗螺丝,便可安装于散热器上。
  4. 保护性高的模压塑封外盒,且易于安装。
  5. 安装散热器,于 25°C 的温度,最高功率可达 50W。
应用 :
  1. 电压整流器。
  2. 脉冲控制系统。
  3. 切换型电源供应器。
  4. 针对高频率的无感设计。
  5. 不间断供电电源缓冲电路器。

TO-220 电阻器 (RMG50) 尺寸 (单位: mm)

TO-220 功率电阻器 (RMG50) 尺寸图 (单位: mm)TO-220 功率电阻 (RMG50)
尺寸 (单位: mm)
规格 W H T T1 T2 B B1 C D D1
RMG50 10.15
~
10.67
16.00
~
16.52
2.92
~
3.44
0.40
~
0.60
1.52
~
2.04
11.43
~
13.97
2.54
~
4.06
4.82
~
5.34
0.66
~
0.86
1.14
~
1.40

TO-220 电阻器 (RMG50) 电气特性规格

阻值范围 阻值公差 温度系数 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
2Ω~5Ω ±1.00%
±5.00%
±10.0%
±200
5Ω~10Ω ±1.00%
±5.00%
±10.0%
±100
±200
11Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作电压 350V;压电强度 1800VAC;绝缘阻抗:10GΩ min。
  • 工作温度:-65°C to +150°C;可提供的阻值范围 < 1Ω。

TO-220 电阻器 (RMG50) 环境特性规格

测试项目 规格标准 测试条件
温度系数 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短时间过负载 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
负载寿命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐湿性 (稳定状态下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐热性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子强度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高频率震动 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引线材质:镀锡铜线。 最大转矩0.9 Nm。无散热器下,在自然对流空气下 25°C, RMG20 额定功率为 2.25W。
  • 塑装盒的表面温度的量测,需用热电耦量于所使用的散热器上所安装本器件的中央位置。
  • 功率的使用极限,取决于塑装盒的表面温度。热油膏需使用正确。

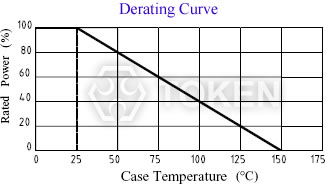

TO-220 电阻器 (RMG50) 降额曲线

功率皮膜塑封模压电阻 (TO-220 RMG50) 降额曲线功率皮膜塑封模压电阻 (TO-220 RMG50) 降额曲线

TO-220 电阻器 (RMG50) 料号标识

RMG 50 J P D 10R
型号
额定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包装方式
T 管装
P 散装
温度系数 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
