TO-220 功率无感电阻器 (RMG35)

TO-220 功率无感电阻器 - (RMG35) 产品简介

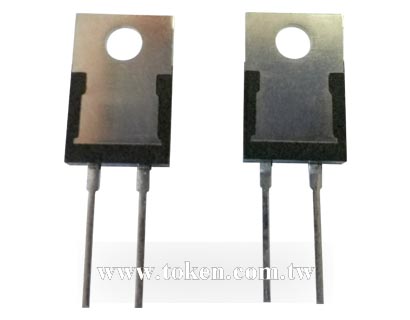

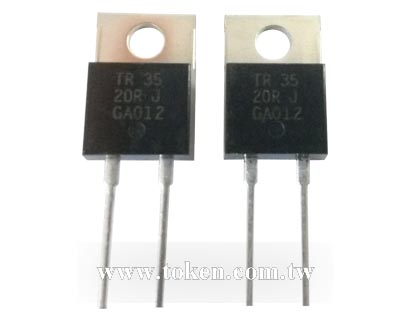

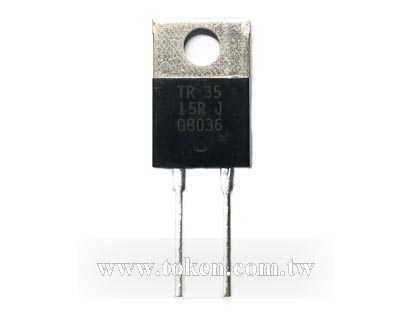

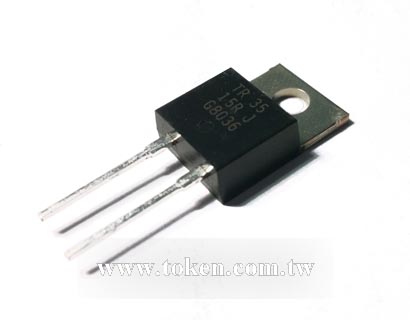

TO-220 功率无感电阻器 (RMG35),拥有优良的热性能。

< >
  • TO-220 功率无感电阻器 (RMG35)
  • TO-220 Power Resistors - RMG35 Series
  • TO-220 Power Resistors - RMG35 Series
  • TO-220 Power Resistors - RMG35 Series
  • TO-220 Power Resistors - RMG35 Series

德键电子发布了一系列无感功率电阻器,额定功率 35W,晶体管式封装 TO-220,给予电力电子设计工程师,提供了表面贴装和插件固定电阻器全面的高功率,及在密集的电源电路的卓越散热性能。

德键 RMG35 功率无感电阻器,是为将热量从电阻组件元素完整传导到 TO 封装式的金属框架而设计的,使设计工程师能够明确高功率、高电力、于电子电路的操作过程中产生的温升。

其优良的热性能和卓越的额定功率,使 RMG35 系列电阻器适用于开关电源电路,电机控制和驱动电路,汽车电子,工业电力设备及 UPS 系统。除此之外,其无感性能具有卓越的高频特性,适用于工业级的高频射频电源,射频线性放大器,射频电路的终端电阻等。

RMG35 系列配置两耐热加增型引线,工业标准封装设计,可直接安装在散热板上。德键可依客户需求生产上述规格外的指标,并为全球客户及应用和设计工程全面支持的服务。

德键 RMG35 功率无感电阻系列符合 RoHS 标准,并兼容高温焊接工艺,采用的无铅焊料。
请联系我们与您的特定需求。

下载 PDF 版本: TO-220 功率无感电阻器 (RMG35)。

特性 :
  1. 安装散热器,@25°C 的温度,最高功率可达 35 瓦。
  2. 对散热器低热阻在 Rth < 4.28°C/W。
  3. 保护性高的模压塑封外盒,且易于安装。
  4. 只用一颗螺丝,便可安装于散热器上。
  5. 无感/低感量,高绝缘度。
应用 :
  1. 低能量脉冲载入。
  2. 射频功率放大器。
  3. 交换式电源供应。
  4. 自动化机控制器电压调节。
  5. 不间断电源缓冲电路电路。

TO-220 功率无感 (RMG35) 尺寸 (单位: mm)

TO-220 功率电阻器 (RMG35) 尺寸图 (单位: mm)TO-220 功率无感电阻器 (RMG35)
尺寸图 (单位: mm)
规格 W H T T1 T2 B B1 C D D1 G R M N
RMG35 9.91
~
10.41
14.50
~
15.00
4.06
~
4.82
0.55
~
0.70
2.05
~
2.52
12.70
~
14.70
4.00 4.83
~
5.33
0.70
~
0.86
1.17
~
1.37
2.85
~
3.05
3.55
~
3.75
5.85
~
6.35
1.20
~
1.40

TO-220 功率无感 (RMG35) 电气特性规格

阻值范围 阻值公差 温度系数 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
>0.1Ω~1Ω ±1.00%
±5.00%
±10.0%
-
>1Ω~3Ω ±1.00%
±5.00%
±10.0%
±300
>3Ω~10KΩ ±1.00%
±5.00%
±10.0%
±100
±200
>10Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作电压 350V;压电强度 1800VAC;绝缘阻抗:10GΩ min。
  • 工作温度:-65°C to +150°C;可提供的阻值范围 < 1Ω。

TO-220 (RMG35) 环境特性规格

测试项目 规格标准 测试条件
温度系数 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短时间过负载 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
负载寿命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐湿性 (稳定状态下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐热性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子强度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高频率震动 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引线材质:镀锡铜线。 无散热器下,在自然对流空气下 25°C, RMG20 额定功率为 2.25W。最大转矩 0.9 Nm
  • 塑装盒的表面温度的量测,需用热电耦量于所使用的散热器上所安装本器件的中央位置。
  • 功率的使用极限,取决于塑装盒的表面温度。热油膏需使用正确。

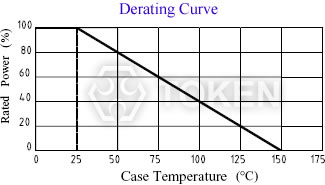

TO-220 (RMG35) 降额曲线

TO-220 功率无感电阻 (RMG35) 降额曲线TO-220 功率无感电阻 (RMG35) 降额曲线

TO-220 功率无感 (RMG35) 料号标识

RMG 35 J P D 10R
型号
额定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包装方式
T 管装
P 散装
温度系数 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
