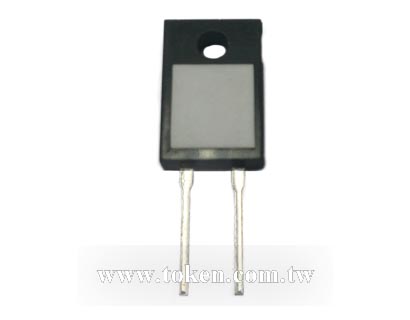

TO-220 无感功率电阻 塑封模压 (RMG30)

无感功率电阻器 - RMG30 系列

TO-220 功率电阻器 (RMG30),穿上晶体管的外衣。

< >
  • TO-220 无感功率电阻 (RMG30)
  • TO-220 Power Resistors - RMG30 Series
  • TO-220 Power Resistors - RMG30 Series

德键电子新一代的无感功率电阻器,额定功率 30W,晶体管式封装 TO-220,给予电力电子设计工程师,提供了表面贴装和插件固定电阻器全面的高功率,及在密集的电源电路的卓越散热性能。

范围广泛的 TO-膜塑封装型的无感功率电阻,专门设计用于在电力电子电路,如缓冲器、电流限制、负载、电流感应电阻器、及其他电源应用。

其紧凑散热机架式结构,确保它们是理想的高功率密度应用,和无感量特性,允许 TO-220 电阻器运行高达 30 瓦特在 25°C 的温度条件。TO-膜塑封装使得安装更容易,保护性高,高绝缘度,无感量。

德键电子 RMG30 系列电阻值低至 0.05Ω,使它们特别适用于电流感测应用,且符合无铅终端引线级 RoHS 标准。

电阻值范围从 0.05Ω 到 10KΩ,和公差标准 1% 为大部分标称电阻值,虽然 5% 的公差也可提供。

德键提供标准电值及非规格内的阻值,请联系我们与您的特定需求。

下载 PDF 版本: TO-220 塑封模压 无感功率电阻 (RMG30)。

特性 :
  1. 保护性高的模压塑封外盒,且易于安装。
  2. 高绝缘度,无感/低感量。只用一颗螺丝,便可安装于散热器上。
  3. 安装在散热器,于 25°C 的温度,最高功率可达 30 瓦。

应用 :
  1. 射频功率放大的器终端电阻。低能量派冲负载,缓冲电路器。
  2. UPS,电压整流器,用于电源供器的入口端。
  3. 荧幕映像管的功率负载及泄放电阻。

TO-220 无感功率 (RMG30) 尺寸 (单位: mm)

TO-220 功率电阻器 (RMG30) 尺寸图 (单位: mm)TO-220 无感功率电阻 (RMG30)
尺寸图 (单位: mm)
规格 W H T T1 T2 B B1 C D D1 G R
RMG30 10.15
~
10.67
16.00
~
16.52
2.92
~
3.44
0.40
~
0.60
1.52
~
2.04
11.43
~
13.97
2.54
~
4.06
4.82
~
5.34
0.66
~
0.86
1.14
~
1.40
2.92
~
3.44
3.08
~
3.28

TO-220 无感功率 (RMG30) 电气特性规格

阻值范围 阻值公差 温度系数 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
2Ω~5Ω ±1.00%
±5.00%
±10.0%
±200
5Ω~10Ω ±1.00%
±5.00%
±10.0%
±100
±200
11Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作电压 350V;压电强度 1800VAC;绝缘阻抗:10GΩ min。
  • 工作温度:-65°C to +150°C;可提供的阻值范围 < 1Ω。

TO-220 (RMG30) 环境特性规格

测试项目 规格标准 测试条件
温度系数 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短时间过负载 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
负载寿命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐湿性 (稳定状态下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐热性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子强度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高频率震动 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引线材质:镀锡铜线。 无散热器下,在自然对流空气下 25°C, RMG20 额定功率为 2.25W。最大转矩0.9 Nm
  • 塑装盒的表面温度的量测,需用热电耦量于所使用的散热器上所安装本器件的中央位置。
  • 功率的使用极限,取决于塑装盒的表面温度。热油膏需使用正确。

TO-220 无感功率 (RMG30) 降额曲线

TO-220 功率电阻 (RMG30) 降额曲线TO-220 功率电阻 (RMG30) 降额曲线

TO-220 无感功率 (RMG30) 料号标识

RMG 30 J P D 10R
型号
额定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包装方式
T 管装
P 散装
温度系数 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
