抗流电感器 闭磁式 (TCRS)

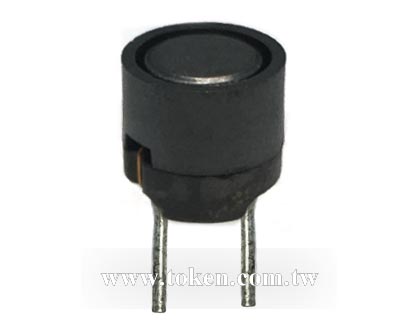

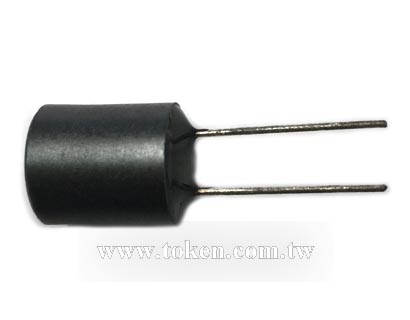

闭磁式抗流电感器 - (TCRS) 产品简介

抗流电感 (TCRS) 径向扼流闭磁路结构,为更高频率而设计。

< >
  • TCRS 系列 - 闭磁式抗流电感器
  • Magnetic Shielded Construction (TCRS)
  • Magnetic Shielded Construction (TCRS)
  • Magnetic Shielded Construction (TCRS)

抗流电感器又称为:扼流圈、扼流线圈、抗流线圈、差模电感器、阻流线圈,是用来限制交流电通过的线圈,分高频阻流圈和低频阻流圈。德键 TCRS 系列采用闭磁路构造设计,有结构性佳、体积小、高 Q 值、低成本等特点,适用于各种电子机器电源回路应用,如笔记型电脑、喷墨印表机、影印机、显示监视器、手机、宽频数据机、游戏机、彩色电视、录放影机、摄影机、微波炉、照明设备、汽车电子产品等。

德键 TCRS 系列阻流线圈规格齐全,具有品质因素好,自共振频率高,可获得较大的感应电流,漏磁小等优点。TCRS 阻流线圈系列,符合 RoHS 标准,无铅焊接技术及 100% 无铅。提供完整线圈电感器尺寸,感量范围齐全,可依客户的需求制造,若需特殊规格型式,请与德键业务联系,并提供更有竞争力的价格和快速交货服务。

下载 PDF 版本: 抗流电感器 闭磁式 (TCRS)

特长 :
  1. 闭磁路构造设计
  2. 各种电子机器电源回路应用
用途 :
  1. 手机、宽频数据机、游戏机、
  2. 笔记型电脑、喷墨印表机、影印机、
  3. 彩色电视、录放影机、摄影机、显示监视器,
  4. 微波炉、照明设备、汽车电子产品。

闭磁式 (TCRS) 结构及尺寸

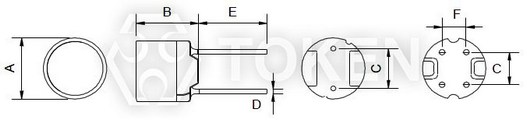

闭磁式抗流线圈电感器 (TCRS) 尺寸图
闭磁式抗流线圈电感器 (TCRS) 尺寸图TCRS XXXX C TYPE
Part NO A±1.0 B±1.0 C D(Ref) E(Ref) F(Ref)
TCRS0606C 6.0 6.5 4.0 0.5 15 FIG1
TCRS0807C 7.8 7.5 5.0 0.7 15 FIG1
TCRS1008C 10 8.5 5.0 0.7 15 FIG1(4.0±0.3)
TCRS1010C 10 10.5 5.0 0.7 15 FIG1(4.0±0.3)

Note: 可依客户特殊需求设计。

闭磁式 (TCRS) 电性表

MARKING Inductance
(μH)
电感值
TCRS0606C TCRS0807C TCRS1008C TCRS1010C
DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A) DCR(Ω)
Max
IDC (A)
100 10         0.05 2.80 0.023 3.51
120 12         0.06 2.50 0.024 3.24
150 15         0.07 2.30 0.036 2.88
180 18         0.08 2.10 0.039 2.61
220 22 0.13 0.96 0.08 1.6 0.09 2.00 0.042 2.34
270 27 0.18 0.87 0.10 1.4 0.10 1.76 0.045 2.16
330 33 0.21 0.78 0.14 1.3 0.11 1.60 0.057 1.89
390 39 0.26 0.72 0.15 1.2 0.12 1.38 0.076 1.80
470 47 0.29 0.66 0.17 1.1 0.14 1.28 0.10 1.62
560 56 0.33 0.60 0.19 0.99 0.15 1.20 0.11 1.44
680 68 0.36 0.55 0.21 0.89 0.16 1.00 0.15 1.35
820 82 0.39 0.50 0.27 0.81 0.18 0.96 0.16 1.26
101 100 0.54 0.45 0.32 0.74 0.20 0.92 0.19 1.08
121 120 0.62 0.41 0.36 0.67 0.24 0.80 0.21 0.99
151 150 0.72 0.37 0.51 0.60 0.35 0.73 0.23 0.90
181 180 0.88 0.34 0.57 0.55 0.40 0.64 0.26 0.82
221 220 0.99 0.30 0.76 0.50 0.54 0.61 0.29 0.74
271 270 1.52 0.27 0.86 0.45 0.76 0.56 0.36 0.67
331 330 1.69 0.25 0.97 0.41 0.86 0.50 0.51 0.61
391 390 1.85 0.23 1.28 0.37 0.93 0.44 0.69 0.55
471 470 2.85 0.21 1.44 0.34 1.23 0.41 0.98 0.51
561 560 3.21 0.19 1.62 0.31 1.34 0.38 1.10 0.46
681 680 3.60 0.17 2.07 0.28 1.53 0.34 1.20 0.42
821 820 4.87 0.16 2.33 0.26 2.10 0.32 1.30 0.38
102 1000 5.56 0.14 2.72 0.23 2.30 0.28 1.50 0.35
122 1200     3.98 0.21
152 1500     4.50 0.19
182 1800     6.81 0.17
222 2200     7.56 0.16
272 2700     8.54 0.14
332 3300     9.74 0.13
392 3900     12.9 0.12
472 4700     14.7 0.11
562 5600     20.4 0.099
682 6800     23.0 0.089
822 8200     30.6 0.081
103 10000     35.0 0.074
Note:
  • 测试频率:1KHz / 0.25V。
  • 操作温度:-40°C ~ +85°C。
  • 感量下降 = 10% typ. at IDC。

闭磁式(TCRS) 料号标识

TCRS 0606 - 220 M

型号
TCRS
尺寸
0606 6.0×6.5mm
0807 7.8×7.5mm
1008 10.0×8.5mm
1010 10.0×10.5mm

电感值
220 22.00µH
101 100.00µH
102 1000.00µH
103 10000.00µH
误差值
J 5%
K 10%
L 15%
M 20%
N 30%
Y min
