色码电感器 色环电感器 - (TCAL) 产品简介

固定电感满足各种制造方式的需要。

< >
  • 色环色码电感器 - TCAL 系列
  • Provides 0204, 0307, 0410, and 0510 Size Fixed Inductor - TCAL Series
  • Provides 0204, 0307, 0410, and 0510 Size Fixed Inductor - TCAL Series

德键电子 TCAL 色码电感器系列,采用特殊铁芯材质,结构坚固,外层用环氧树脂处理,具有高 Q 值及自共振频率,电感范围大,可靠度高,价格低廉。适合消费类电子如数字机顶盒 (DVB),数字视盘播放机 (DVD),录影机 (VCR),电视机 (TV),电脑,音响设备,移动通信,电话机,以及各种通用电子应用。

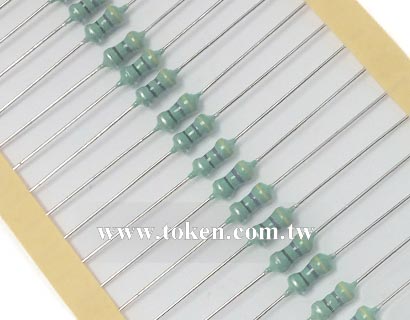

德键 TCAL 色环电感器系列,以高效率自动化制程生产,提供全系列的高品质电感产品,完全适合自动插件作业,提供 0204,0307,0410,和 0510 尺寸型号,德键提供色环电感多种选项,包括卧式轴向引线编带,成型立式径向引线编带,F 弯型加工,U 弯型加工,Pana 弯型加工,和各种散装产品,满足各种制造方法的需要。

德键 TCAL 系列固定电感器均符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志。提供完整线圈电感器尺寸,感量范围齐全,可依客户的需求制造,若需特殊规格型式,请与德键业务联系。

下载 PDF 版本: 色码电感器 色环电感器 (TCAL)

特性 :
  1. 树脂涂装,可耐环境干燥,使用寿命长。
  2. 体积小,重量轻,低成本。
用途 :
  1. 电子产品,通讯器材。
  2. 电脑周边设备,电视机、摄影机。

一般型 (长编带 & 短编带) TCAL 尺寸(单位:mm)

色环电感 (TCAL) 编带尺寸色环电感 (TCAL) 编带尺寸
型号 Φ A(max) B(max) C ± 3.0 Φ D ± 0.05 E ± 1.5
TCALN0204 2.8 5.0 29.5 0.50 62.5
TCALS0204 2.8 5.0 16.0 0.50 36.5
TCALN0307 3.0 7.0 28.0 0.50 62.5
TCALS0307 3.0 7.0 15.0 0.50 36.5
TCALN0410 4.0 10.0 26.0 0.65 62.5
TCALS0410 4.0 10.0 14.0 0.65 36.5
TCALN0510 5.0 10.0 26.0 0.65 62.5
TCALS0510 5.0 10.0 14.0 0.65 36.5

引线 F 弯型加工 TCAL 尺寸(单位:mm)

色环电感 (TCAL) 引线 F 弯型尺寸色环电感 (TCAL) 引线 F 弯型尺寸
Sym. TCALFB0204 TCALFB0307 TCALFB0410 TCALFB0510
A (max) 2.80 3.00 4.00 5.00
B (max) 5.00 7.00 10.00 10.00
C (max) 6.00 6.00 6.00 6.00
D (min) 3.60 3.60 4.00 4.00
W ± 0.05 0.50 Φ 0.50 Φ 0.65 Φ 0.65 Φ

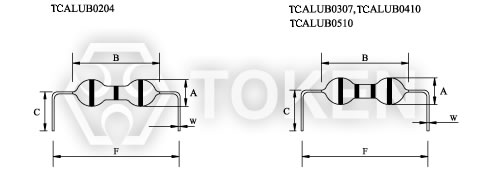

引线 U 弯型加工 TCAL 尺寸(单位:mm)

色码色环电感 (TCAL) 引线 U 弯型尺寸图色码色环电感 (TCAL) 引线 U 弯型尺寸图
Sym. TCALUB0204 TCALUB0307 TCALUB0410 TCALUB0510
A (max) 2.80 3.00 4.00 5.00
B (max) 5.00 7.00 10.00 10.00
C (min) 3.60 3.60 3.60 3.60
F 6 ~ 15 10 ~ 20 12.5 ~ 20 12.5 ~ 20
W ± 0.05 0.50 Φ 0.50 Φ 0.65 Φ 0.65 Φ

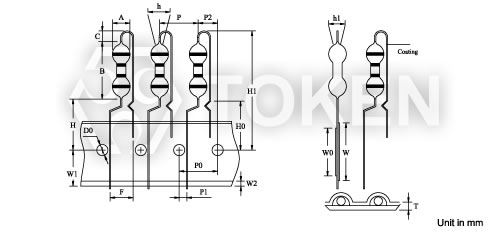

引线 Pana 弯型加工 TCAL0307 尺寸(单位:mm)

色环色码电感器 (TCAL) 引线 Pana 弯型尺寸图色环色码电感器 (TCAL) 引线 Pana 弯型尺寸图
A B C D0 F H H0 H1 h h1
3.00 (max) 7.00 (max) 3.00
+0.00
-1.00
4.00±0.3 5.00
+0.80
-0.20
19.00
+1.00
-0.30
16.00
±0.5
28.50 (max) 0.00
±2.0
(±5°)
0.00
±2.0
(±5°)

P P0 P1 P2 T W W0 W1 W2
12.7±1.0 12.7±0.3 3.85±0.7 6.35±1.3 0.7±0.2 18.00
+1.00
-0.50
13.00±1.0 9.00
+0.75
-0.50
4.00 (max)

轴向引脚电感 卷轴规格尺寸及包装数量

色码电感器 (Axial Lead Type)打带及卷轴规格尺寸色码电感器 (Axial Lead Type)打带及卷轴规格尺寸
Sym. Dimensions Sym. Dimensions Sym. Dimensions
A 52.00 ± 1.50 E 0.00 ± 0.50 T' 45.00 ± 0.50
A' 26.00 ± 1.50 F 1.00 (max) W 76.00 ± 0.50
B 5.00 ± 0.50 G 1.00 (max) W' 50.00 ± 0.50
C 6.00 ± 1.00 K 355.00 ± 0.50
D 26.00 ± 0.50 R 15.00 ± 0.50
D' 13.00 ± 0.50 T 71.00 ± 0.50

轴向引脚电感 卷装数量

Item TCAL0204 TCAL0307 TCAL0410 TCAL0510
Q' TY/ Reel 5,000 PCS 5,000 PCS 5,000 PCS 3,000 PCS
GW/Reel (Approx.) 1.4 Kgm 1.6 Kgm 2.0 Kgm 2.0 Kgm
Q' TY/CTN. 25,000 PCS 25,000 PCS 25,000 PCS 15,000 PCS
NW/CTN. (Approx.) 7.0 Kgm 8.0 Kgm 10.0 Kgm 10.0 Kgm
GW/CTN. (Approx.) 8.0 Kgm 9.0 Kgm 11.0 Kgm 11.0 Kgm
Carton Size (mm) 397 × 397 × 479 397 × 397 × 479 397 × 397 × 479 397 × 397 × 479

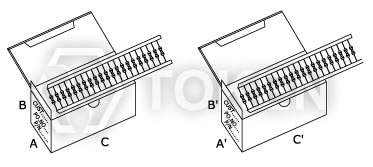

轴向引脚电感 盒装规格尺寸 (unit: mm)

TCAL 盒装规格尺寸TCAL 盒装规格尺寸
Sym. Dimensions Sym. Dimensions Sym. Dimensions
A 74.00 ± 0.30 B 108.00 ± 0.30 C 260.00 ± 0.30
A' 48.00 ± 0.30 B' 105.00 ± 0.30 C' 255.00 ± 0.30

轴向引脚电感 盒装数量

项目 TCAL0204 TCAL0307 TCAL0410 TCAL0510
一盒数量 3,000 PCS 3,000 PCS 2,000 PCS 1,500 PCS
大约一盒总重 0.8 KGM 0.9 KGM 1.0 KGM 0.7 KGM
一箱数量 30,000 PCS 30,000 PCS 20,000 PCS 10,000 PCS
大约一箱净重 6.0 Kgm 7.0 Kgm 8.0 Kgm 5.0 Kgm
大约一箱总重 8.0 Kgm 9.0 Kgm 10.0 Kgm 7.0 Kgm
外箱尺寸 (mm) 438 × 295 × 270 438 × 295 × 270 438 × 295 × 270 438 × 295 × 270

轴向引脚电感 散装数量

项目 TCAL0204 TCAL0307 TCAL0410 TCAL0510
一包数量 1,000 PCS 1,000 PCS 1,000 PCS 500 PCS
大约一包总重 0.1 Kgm 0.15 Kgm 0.3 Kgm 0.3 Kgm

色码色码电感器 (TCAL) 料号标识

TCAL N TR 0204 - R10 M

型号
TCAL
型式
N 一般长带
S 短带
F F 型
U U F 型
P Pana 弯型不涂脚漆
PC Pana 弯型涂脚漆
包装方式
P 散装
TR 编带卷装
TB 盒装
尺寸 (单位:mm)
0307 3.0×7.0mm
0410 4.0×10.0mm
0510 5.0×10.0mm

电感值
R10 0.10µH
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J 5%
K 10%
M 20%
