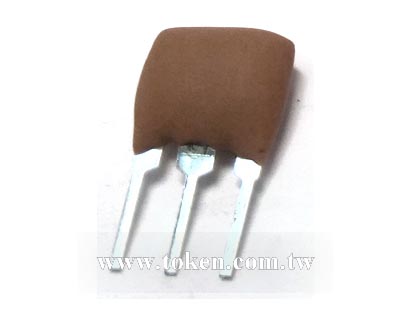

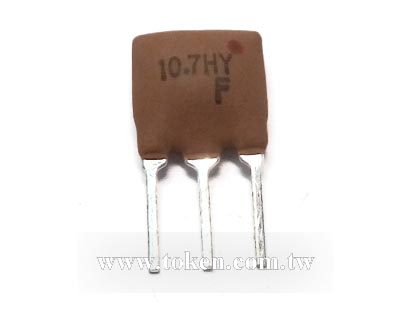

调频用陶瓷滤波器 (LT10.7)

(LT10.7) 调频用陶瓷滤波器 - 产品简介

陶瓷滤波器 (LT10.7) 波形对称性好,色散小,选择性高。.

< >
  • 调频用村田陶瓷滤波器 SFE10M7 相容 (LT10.7)
  • 调频用村田 SFE10M7 FM-IF 相容陶瓷滤波器 (LT10.7)
  • 调频用陶瓷滤波器 (LT10.7)村田 SFE10M7相容

德键调频用 (LT10.7M) 系列是利用能量俘获厚度振动模式的单片装置,单块集成的电路,有着高选择性、高稳定性、低假响应等特点。这一工作原理是基于设计理论参数,获得具有低阻带衰耗的优良共振元件。这些参数包括压电元件的物理尺寸、电极图案和电极的相关质量负载效应。

根据中心频率等级对 (LT10.7M) 进行组分。组分等级给定将用色标规格表列出的颜色进行标记,并在技术特性表中显示中心频率。

德键生产的陶瓷滤波器、谐振器、鉴频器等压电陶瓷产品符合 RoHS 标准,可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。

下载 PDF 版本: 调频用陶瓷滤波器 (LT10.7)。

主要特性 :
  • 厚度振动,单块集成的电路。
  • 尺寸(单位 mm):7.0±2.0 × 7.0±2.0 × 4.0 max 。
  • 调频接收机用 LT10.7M 输入/输出阻抗 (Ω):330Ω。
  • 调频接收机用 LT10.7M 系列与村田滤波器 SFE10M7 FM-IF 系列相容。
  • 低损耗型 LT10.7M A10 输入/输出阻抗 (Ω):330Ω。
  • 低损耗型 LT10.7M A10 系列与村田滤波器 SFE10M7 A10 系列相容。
  • 宽窄带型 LT10.7M 输入/输出阻抗 (Ω):470Ω(MA19), 330Ω(MA20,MHY), 600Ω(MFP)。
  • 宽窄带型 LT10.7M 系列与村田滤波器 SFE10M7 DBS Receiver 系列相容。

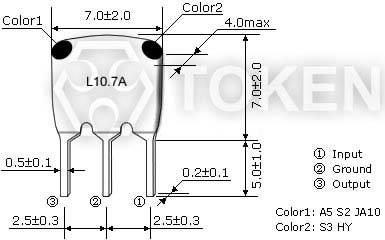

(LT10.7) 外形尺寸 (单位: mm)

LT10.7 系列 尺寸图 尺寸图 (单位: mm)
(LT10.7) 调频用陶瓷滤波器
型 号 长W*高H 尺寸 (单位: mm)
LT10.7Mxx 7.0±2.0*7.0±2.0 mm
LT10.7MFP 10.0±2.0*10.0±2.0 mm

(LT10.7M) 技术特性 - 调频接收机用(与村田滤波器 SFE10M7 FM-IF 系列相容)

型 号 3 分贝带宽 (KHz) 20 分贝带宽 (KHz) max 插入损耗 (dB) max 阻带衰耗 (9-12MHz)(dB)min
LT10.7MA5 280±50 650 6 30
LT10.7MS2 230±50 600 6 40
LT10.7MS3 180±40 520 7 40
  • 输入/ 输出阻抗:330Ω。

(LT10.7M A10) 技术特性 - 低损耗型(与村田滤波器 SFE10M7 A10 系列相容)

型 号 3 分贝带宽 (KHz) 20 分贝带宽 (KHz) max 插入损耗 (dB) max 阻带衰耗 (9-12MHz)(dB)min
LT10.7MA5A10 280±50 590 2.5±2.0 30
LT10.7MS2A10 230±50 520 3.0±2.0 35
LT10.7MS3A10 180±40 470 3.5±1.5 35
LT10.7MJA10 150±40 360 4.5±2.0 35
  • 输入/ 输出阻抗:330Ω。

(LT10.7M) 技术特性 - 宽窄带型(与村田滤波器 SFE10M7 DBS Receiver 系列相容)

型 号 3 分贝带宽 (KHz) 20 分贝带宽 (KHz) max 插入损耗 (dB) max 阻带衰耗 (9-12MHz)(dB)min
LT10.7MA19 350min 950 3.0±2.0 20
LT10.7MA20 330±50 680 4.0±2.0 30
lt10.7mhy 110±30 350 7.0±2.0 30
LT10.7MFP 20min 95 6.0max 24(10.7±1.0MHz)
  • 输入/ 输出阻抗:470Ω(MA19), 330Ω(MA20,MHY), 600Ω(MFP)。

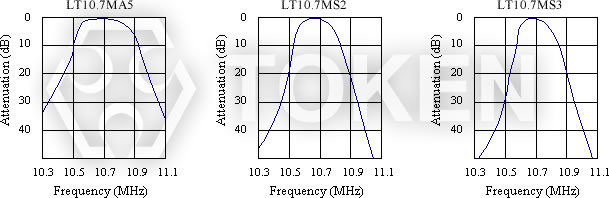

(LT10.7) 特性曲线

LT10.7M系列 特性曲线 LT10.7M系列 特性曲线

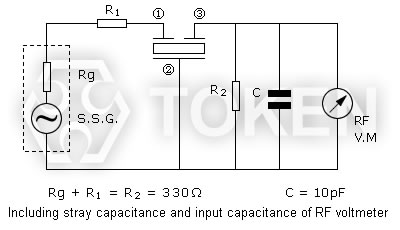

(LT10.7) 测试电路

LT10.7M系列 测试电路 (LT10.7) 系列 测试电路
(LT10.7M) 陶瓷过滤器注意事项:
  1. 使用滤波器时,最重要的是将输入/输出负载与阻抗 330Ω 匹配 (LT10.7MA19 为 4700Ω 匹配)。当输入/输出负载增加阻抗时,波形对称性受损。

  2. 两个直接连接的过滤器可用于高选择性。为了减少波形变化,建议在滤波器之间输入缓冲放大器 (AMP)。

  3. (LT10.7M) 系列采用输入/输出对称结构,理论上没有输入/输出方向性。实际电路可能使用不同的输入/输出负载条件 (例如,阻抗不匹配) 或电容负载。在这种情况下,波形会随着滤波器的输入/输出方向而略有变化。(LT10.7M) 宽频带,20dB 时为 950 kHz,20dB 时为 95 kHz (兼容Murata 滤波器 SFELF10M7DBS 接收机)。

(LT10.7) 标准色标规格

中心频率 色标
D:10.64MHz±30KHz
B:10.67MHz±30KHz
A:10.70MHz±30KHz
C:10.73MHz±30KHz
E:10.76MHz±30KHz

(LT10.7) 料号标识

LT10.7MA5 - A P

型号
LT10.7MA5
LT10.7MS2
LT10.7MS3
LT10.7MA5A10
LT10.7MS2A10
LT10.7MS3A10
LT10.7MJA10
LT10.7MA19
LT10.7MA20
lt10.7mhy
LT10.7MFP

中心频率色码
A 10.70MHz±30KHz 红色点
B 10.67MHz±30KHz 蓝色点
C 10.73MHz±30KHz 橙色点
D 10.64MHz±30KHz 黑色点
E 10.76MHz±30KHz 白色点
包装方式
P 散装
TB 编带盒装
