因应市场需求,提高精度和稳定性,德键电子扩大了其薄膜晶片电阻器 (AR) 镍铬合金系列,并分为三大部分:标准系列,高精度系列,高功率系列。
除了提供宽广的阻值范围,紧密的公差精度,和低温度系数 TCR,德键更提供在温度波动下的高稳定度性 2ppm/°C,和低至 ± 0.01% 的超精密度公差,定义了表面贴装电阻器的总轮廓。
德键 (AR) 精密贴片系列提供下列产品的解决方案:高精度的测试与测量,和电压调整设计于工业、军事、和医疗监测设备市场。展现出严格紧密的公差,高稳定性的低温度系数 TCR,和高性能的额定功率。
德键 (AR) 系列现在还提供了额外的贴片尺寸。主要增强功能包括提供各种标准尺寸的 AR01(0201), AR02(0402), AR03(0603), AR05(0805), AR06(1206), AR13(1210), AR10(2010), 到 AR12(2512)。
精密 (AR) 的优势是其内部结构的防渗钝化层外加正常的保护涂层。在构建 (AR) 芯片系列时,镍/铬薄膜材料选择性沉积在高纯氧化铝衬底上,加上两端镀一层镍,锡金属。 经过热处理的 (AR) 贴片,使所需温度系数(TCR)更加稳定,精确激光控制过程中调整出精确的电阻值。
德键 (AR) 系列提供 4Kpc,5Kpc,10Kpc 编带封装,符合 RoHS 标准和 100% 无铅。
常规外的参数或技术要求及特殊应用,请与德键联系。
下载 PDF 版本: 精密贴片电阻器 (AR)。
|
|||||||||||||||||
品名 | L (Unit: mm) | W (Unit: mm) | T (Unit: mm) | D1 (Unit: mm) | D2 (Unit: mm) | 重量(g)/(1000pcs) | |||||||||||
AR01 (0201) | 0.58±0.05 | 0.29±0.05 | 0.23±0.05 | 0.12±0.05 | 0.15±0.05 | 0.14 | |||||||||||
AR02 (0402) | 1.00±0.05 | 0.50±0.05 | 0.30±0.05 | 0.20±0.10 | 0.20±0.10 | 0.54 | |||||||||||
AR03 (0603) | 1.55±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.83 | |||||||||||
AR05 (0805) | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.25 | 4.71 | |||||||||||
AR06 (1206) | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.42±0.20 | 0.35±0.25 | 9.02 | |||||||||||
AR13 (1210) | 3.10±0.15 | 2.40±0.15 | 0.55±0.10 | 0.40±0.20 | 0.55±0.25 | 10 | |||||||||||
AR10 (2010) | 4.90±0.15 | 2.40±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 23.61 | |||||||||||
AR12 (2512) | 6.30±0.15 | 3.10±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 38.06 |
品名 | 额定功率 at 70°C |
使用温度 | 最大 工作电压 |
最大 负载电压 |
精度公差 (%) |
阻值范围 (Ω) |
温度系数 PPM/°C |
AR01 (0201) |
1/32W | -55 ~ +155°C | 15V | 30V | ±0.5% ±1% |
49.9Ω~4.99KΩ | ±25 |
49.9Ω~33KΩ | ±50 | ||||||
AR02 (0402) |
1/16W | -55 ~ +155°C | 25V | 50V | ±0.05% | 49.9Ω~12KΩ | ±25, ±50 |
±0.1% | 10Ω~255KΩ | ||||||
±0.25%, ±0.5%, ±1% | 4.7Ω~511KΩ | ||||||
AR03 (0603) |
1/16W | -55 ~ +155°C | 50V | 100V | ±0.05% | 4.7Ω~332KΩ | ±25, ±50 |
±0.1% | 4.7Ω~1MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~1MΩ | ||||||
AR05 (0805) |
1/10W | -55 ~ +155°C | 100V | 200V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~2MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~2MΩ | ||||||
AR06 (1206) |
1/8W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~2.49MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~2.49MΩ | ||||||
AR13 (1210) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~2.49MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~2.49MΩ | ||||||
AR10 (2010) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~3MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~3MΩ | ||||||
AR12 (2512) |
1/2W | -55 ~ +155°C | 150V | 300V | ±0.05% | 4.7Ω~1MΩ | ±25, ±50 |
±0.1% | 4.7Ω~3MΩ | ||||||
±0.25%, ±0.5%, ±1% | 1Ω~3MΩ |
品名 | 额定功率 at 70°C |
使用温度 | 最大 工作电压 |
最大 负载电压 |
精度公差 (%) |
阻值范围 (Ω) |
温度系数 PPM/°C |
AR02 (0402) |
1/16W | -55 ~ +155°C | 25V | 50V | ±0.01%, ±0.05%, ±0.1% | 49.9Ω~4.99KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 49.9Ω~4.99KΩ | ±5 | |||||
±0.01%, ±0.05% | 49.9Ω~12KΩ | ±10, ±15 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 49.9Ω~60KΩ | ±10 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 49.9Ω~69.8KΩ | ±15 | |||||
AR03 (0603) |
1/16W | -55 ~ +155°C | 50V | 100V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~15KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~15KΩ | ±5 | |||||
±0.01% | 24.9Ω~100KΩ | ±10, ±15 | |||||
±0.05% | 4.7Ω~332KΩ | ±10, ±15 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~511KΩ | ±10, ±15 | |||||
AR05 (0805) |
1/10W | -55 ~ +155°C | 100V | 200V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~30KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~30KΩ | ±5 | |||||
±0.01 | 24.9Ω~200KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 | |||||
AR06 (1206) |
1/8W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MKΩ | ±10, ±15 | |||||
AR13 (1210) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 | |||||
AR10 (2010) |
1/4W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~100KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~100KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 | |||||
AR12 (2512) |
1/2W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~100KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~100KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15 |
品名 | 额定功率 at 70°C |
使用温度 | 最大工作电压 | 最大负载电压 | 精度公差 (%) |
阻值范围 (Ω) |
温度系数 PPM/°C |
AR03 (0603) |
1/10W | -55 ~ +155°C | 75V | 150V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~15KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~15KΩ | ±5 | |||||
±0.01% | 24.9Ω~100KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05% | 4.7Ω~332KΩ | ±10, ±15, ±25, ±50 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~332KΩ | ±10, ±15 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±25, ±50 | |||||
1/6W | -55 ~ +155°C | 100V | 150V | ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 10Ω~332KΩ | ±25, ±50 | |
AR05 (0805) |
1/8W | -55 ~ +155°C | 150V | 300V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~30KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~30KΩ | ±5 | |||||
±0.01% | 24.9Ω~200KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05% | 4.7Ω~511KΩ | ±10, ±15, ±25, ±50 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~511KΩ | ±10 | |||||
±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±15 | |||||
±0.1% | 4.7Ω~1MΩ | ±25, ±50 | |||||
±0.25%, ±0.5%, ±1% | 1Ω~1MΩ | ±25, ±50 | |||||
1/4W | -55 ~ +155°C | 150V | 300V | ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 10Ω~499KΩ | ±25, ±50 | |
AR06 (1206) |
1/4W | -55 ~ +155°C | 200V | 400V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15, ±25, ±50 | |||||
1/3W | -55 ~ +155°C | 200V | 400V | ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 10Ω~1MΩ | ±25, ±50 | |
AR13 (1210) |
1/3W | -55 ~ +155°C | 200V | 400V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15, ±25, ±50 | |||||
AR10 (2010) |
1/3W | -55 ~ +155°C | 200V | 400V | ±0.01%, ±0.05%, ±0.1% | 24.9Ω~49.9KΩ | ±2, ±3 |
±0.01%, ±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 24.9Ω~49.9KΩ | ±5 | |||||
±0.01% | 24.9Ω~499KΩ | ±10, ±15, ±25, ±50 | |||||
±0.05%, ±0.1%, ±0.25%, ±0.5%, ±1% | 4.7Ω~1MΩ | ±10, ±15, ±25, ±50 | |||||
AR12 (2512) |
3/4W | -55 ~ +155°C | 200V | 400V | ±0.01% | 24.9Ω~2KΩ | ±10, ±15, ±25, ±50 |
±0.05%, ±0.1% | 4.7Ω~2KΩ | ±10, ±15, ±25, ±50 | |||||
±0.25%, ±0.5%, ±1% | 1Ω~2KΩ | ±10, ±15, ±25, ±50 | |||||
1W | -55 ~ +155°C | 200V | 400V | ±0.1% | 4.7Ω~100Ω | ±25, ±50 | |
±0.25%, ±0.5%, ±1% | 1Ω~100Ω | ±25, ±50 |
|
|||||||||||||||||
项目 | 规格 | 测试方法 | |||||||||||||||
Tol.≤0.05% | Tol.>0.05% | ||||||||||||||||
温度系数 | 如规格 | MIL-STD-202F 304 方法 +25/-55/+25/+125/+25°C 温度系数 |
|||||||||||||||
短时间过负荷 | ΔR±0.05% | ΔR±0.5% | JIS-C-5202-5.5 RCWV*2.5或最大过负荷电压 5 秒 |
||||||||||||||
ΔR±0.5% for high power rating | |||||||||||||||||
耐电压 | 依规格而定 | MIL-STD-202F 301方法, 施以最大工作电压一分钟 |
|||||||||||||||
绝缘阻抗 | >1000M Ω | MIL-STD-202F 302 方法, 施以 100VDC 一分钟 |
|||||||||||||||
热冲击 | ΔR±0.05% | ΔR±0.25% | MIL-STD-202F 107G 方法, -55°C~150°C,100 循环 |
||||||||||||||
负载寿命 | ΔR±0.05% | ΔR±0.2% | MIL-STD-202F 108A 方法, RCWV, 70°C, 1.5 小时开, 0.5 小时关, 1000~1048 小时 |
||||||||||||||
>7KΩ ΔR±0.5% | |||||||||||||||||
ΔR±0.5% for high power rating | |||||||||||||||||
耐湿 (稳定状况下) |
ΔR±0.05% | ΔR±0.3% | MIL-STD-202F 103B 方法, 40°C, 90~95%RH, RCWV 1.5 小时开, 0.5 小时关, 1000~1048 小时 |
||||||||||||||
ΔR±0.5% for high power rating | |||||||||||||||||
耐干热 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-7.2 96 小时 @ +155°C 无负载状况下 |
||||||||||||||
低温测试 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-7.1 1 小时, 于 -65°C 下做 45 分钟的 RCWV |
||||||||||||||
ΔR±0.5% for high power rating | |||||||||||||||||
抗弯强度 | ΔR±0.05% | ΔR±0.2% | JIS-C-5202-6.1.4 弯幅 3mm, 10 秒钟 |
||||||||||||||
可焊性 | 95%min coverage | MIL-STD-202F 208H 方法, 260°C±5°C, 2±0.5(sec) |
|||||||||||||||
抗焊温度 | ΔR±0.05% | ΔR±0.2% | MIL-STD-202F 210E 方法, 260±5°C, 10±1 秒钟 |
|
|||||||||||||||||
料号 | A (mm) | B (mm) | C (mm) | ||||||||||||||
AR12 | 4.90 | 1.60 | 3.10±0.2 | ||||||||||||||
AR10 | 3.60 | 1.40 | 2.50±0.2 | ||||||||||||||
AR13 | 2.00 | 1.15 | 2.50±0.2 | ||||||||||||||
AR06 | 2.00 | 1.15 | 1.70±0.2 | ||||||||||||||
AR05 | 1.00 | 1.00 | 1.35±0.2 | ||||||||||||||
AR03 | 0.80 | 1.00 | 0.90±0.2 | ||||||||||||||
AR02 | 0.50 | 0.50 | 0.60±0.2 | ||||||||||||||
AR01 | 0.25 | 0.30 | 0.40±0.2 |
|
|
|||||||||||||||||
料号 | ΦA | ΦB | ΦC | W | T | 纸带 (PCS) | 内衬塑胶带 (PCS) | ||||||||||
AR01 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000 | - | ||||||||||
AR02 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 10,000 | - | ||||||||||
AR03 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | ||||||||||
AR05 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | ||||||||||
AR06 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | ||||||||||
AR13 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 9.5±1.0 | 11.5±1.0 | 5,000 | - | ||||||||||
AR10 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000 | ||||||||||
AR12 | 178.0±1.0 | 60.0±1.0 | 13.5±0.7 | 13.5±1.0 | 15.5±1.0 | - | 4,000 |
|
|||||||||||||||||
料号 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |||||||
AR01 | 0.40±0.05 | 0.70±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55±0.05 | 0.265±0.05 | |||||||
AR02 | 0.70±0.05 | 1.16±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 2.00±0.05 | 2.00±0.05 | 1.55±0.05 | 0.40±0.03 | |||||||
AR03 | 1.10±0.05 | 1.90±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.60±0.03 | |||||||
AR05 | 1.60±0.05 | 2.37±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |||||||
AR06 | 2.00±0.05 | 3.55±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.55±0.05 | 0.75±0.05 | |||||||
AR13 | 2.75±0.05 | 3.40±0.05 | 8.00±0.10 | 1.75±0.05 | 3.5±0.05 | 4.00±0.10 | 4.00±0.10 | 2.00±0.05 | 1.60±0.10 | 0.75±0.05 |
|
|||||||||||||||||

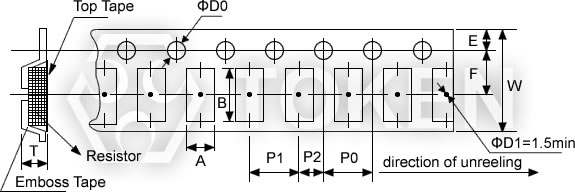

料号 | A | B | W | E | F | P0 | P1 | P2 | ΦD0 | T | |||||||
AR10 | 2.85±0.10 | 5.45±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 | |||||||
AR12 | 3.40±0.10 | 6.65±0.10 | 12.0±0.10 | 1.75±0.10 | 5.5±0.05 | 4.00±0.05 | 4.00±0.10 | 2.00±0.05 | 1.50+0.10 | 1.00±0.20 |
|
AR | 05 | B | TR | C3 | X | 4700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
