陶瓷鉴频器通讯系列 (JTM)

陶瓷鉴频器通讯系列 (JTM) 产品简介

< >
  • 陶瓷鉴频器通讯系列 JTM

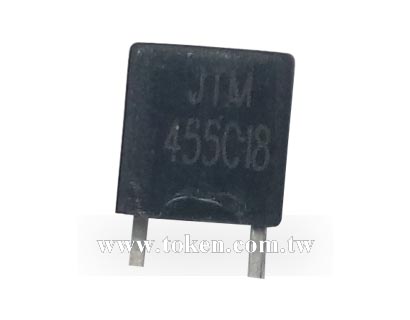

  • Discriminator for Communication - JTM455C18

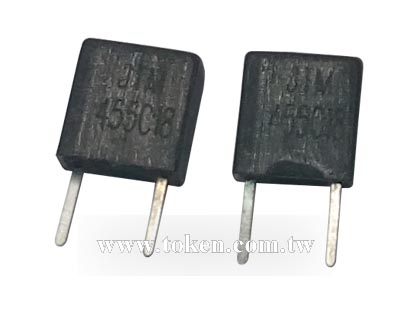

  • Discriminator for Communication - JTM455C18

德键电子 JTM 通讯系列由宽带的压电陶瓷组成,是理想的通讯元器件,具有体积小、重量轻、免调整测试电路、高选择性、稳定性佳的特点。

下载 PDF 版本: 通讯系列陶瓷鉴频器 (JTM)。

主要特性 :
  1. 稳定,高灵敏度,重量轻
  2. 多种规格可供多种 IC 搭配选择。
  3. 操作温度范围:-20 ~ +80 (°C)。
  4. 储藏温度范围:-40 ~ +85 (°C)。
  5. 小体积尺寸(单位 mm):6.0 × 6.0 × 3.0。
  6. 中心频率 kHz:455±2,447.5±1.5,429.0±2.0。

JTM 通讯系列 鉴频器尺寸(单位 mm)

陶瓷鉴频器 JTM 通讯系列 尺寸图陶瓷鉴频器 JTM 通讯系列 尺寸图

JTM 通讯系列 技术特性

型 号 中心频率
(fo) (kHz)
解调音频 3分贝带宽
(kHz) min
解调音频输出
(mV) min
失真度
(At fo) (%) max
适用 IC
JTM455C18 455±2 ±3.0 180±40 2.0 MC3371
JTM455C24 455±2 ±4.0 100±40 2.0 TA31136
JTM455C28 455±2 ±4.0 40±20 3.0 TA31142
JTM455C29 455±2 ±4.0 125±30 2.5 NE605
JTM455C32 455±2 ±4.0 40±20 3.0 TA31143
JTM455C47 455±2 - 140±20(fo)
140±20(fo±4.8)
- TA31147
JTM455C50 455±2 ±4.0 64±6.4 4.0 CXA3117N

型号 谐振频率
(Fr) (kHz)
反谐振频率
(Fa) (kHz)
带 宽
Fa-Fr (kHz)
谐振阻抗
(Ω) max
静电容量
pF±20%
适用 IC
JTM455C2 447.5±1.5
(at |Z|=2.05kΩ)
463.0±1.5
(at |Z|=10kΩ)
    140 TA8104
JTM455C3   455.0±1.5 48.0±5.0 70 600 CXA1184M
JTM455C4   470.0±1.0 43.0±2.0 300 140 LA8610
JTM455C10 429.0±2.0   51.0±5.0 70 580 TA8103F
JTM455C15   463.5±1.0 43.0±2.0 300 140 CXA1483M
JTM455C25   465.0±1.5 45.0±4.0 300 135 CXA1484

JTM 通讯系列 陶瓷鉴频器料号标识

JTM455C24 P
型号
包装方式
